6 Управление

18

Руководство по установке и техническому обслуживанию atmoTEC pro, atmoTEC plus 0020195914_01

▶

Подключите изделие с помощью ста-

ционарного подключения и разъеди-

нительного устройства с раствором

контактов не менее 3 мм (например,

предохранителей или силовых выклю-

чателей).

▶

В качестве сетевого кабеля, проходя-

щего через кабельный ввод в изделие,

используйте гибкий провод.

▶

Соблюдайте все действующие предпи-

сания.

1.

Откройте блок электроники. (→ страница 17)

2.

Выньте штекер из гнезда для подключения к элек-

тросети на электронной плате.

3.

Отвинтите штекер установленного на заводе-изгото-

вителе кабеля подключения к сети.

4.

Используйте вместо подключенного на заводе-изго-

товителе, подходящий, соответствующий стандарту,

трехжильный кабель подключения к электрической

сети.

5.

Выполните электромонтаж. (→ страница 17)

6.

Подключите блок электроники. (→ страница 17)

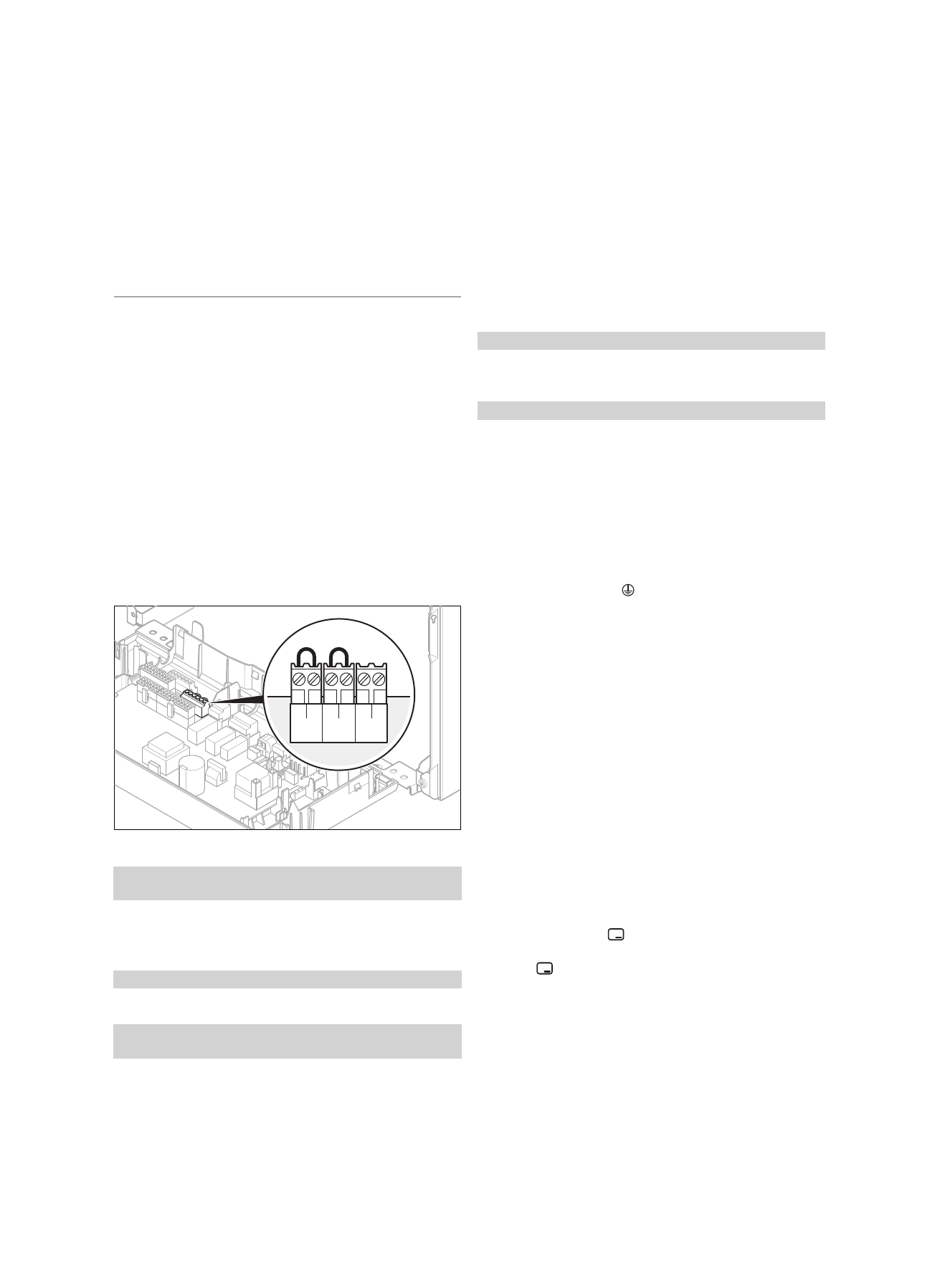

5.5.4 Подключение регулятора к блоку

электроники

1.

При необходимости смонтируйте регулятор.

2.

Откройте блок электроники. (→ страница 17)

– +

24V=

RT BUS

Burner

off

3.

Выполните электромонтаж. (→ страница 17)

Условия: Подключение погодозависимого регулятора или комнатного
регулятора температуры через шину данных eBUS

▶

Подключите регулятор к разъему eBUS.

▶

Перемкните разъем „24 V = RT”, если такой пере-

мычки еще нет.

Условия: Подключение низковольтного регулятора (24 В)

▶

Подключите регулятор к разъему „24 V = RT”.

Условия: Подключение ограничительного термостата к напольному
отоплению

▶

Подключите ограничительный термостат к разъёму

„Burner off‟.

4.

Подключите блок электроники. (→ страница 17)

5.

Переключите многоконтурный регулятор D.18 Ре-

жим работы насоса с 0 (повторно-кратковременное

включение насоса) на 2 (продолжающий работать

насос).

5.6

Подключение дополнительных

компонентов

С помощью многофункционального модуля можно осу-

ществлять управление двумя другими компонентами.

5.6.1 Установка многофункционального модуля

(2 из 7)

1.

Установите многофункциональный модуль по при-

лагаемому руководству в блоке электроники.

Условия: Компонент подключен к реле 1

▶

Выберите параметр D.27 Реле 1 принадлеж. в Меню

диагностики, чтобы присвоить реле 1 функцию.

Условия: Компонент подключен к реле 2

▶

Выберите параметр D.28 Реле 2 принадлеж. в Меню

диагностики, чтобы присвоить реле 2 функцию.

5.6.2 Установка циркуляционного насоса ГВС

1.

Выполните электрический монтаж циркуляцион-

ного насоса аналогичным образом, как описано в

гл. „Подключение регулятора к блоку электроники”

(→ страница 18).

2.

Соедините провод внешнего кнопочного выключа-

теля с клеммами 1

(0) и 6 (FB) торцевого разъема

X41, поставляемого вместе с регулятором.

3.

Вставьте торцевой разъем в гнездо X41 печатной

платы в изделии.

6

Управление

6.1

Концепция управления

Концепция управления, управление изделием, а также

возможности считывания и настройки уровня пользова-

теля описаны в руководстве по эксплуатации.
Обзор возможностей считывания и настройки уровня

специалиста вы найдете в таблице „Уровень специали-

ста – Обзор” в приложении.
Уровень специалиста – Обзор (→ страница 31)

6.2

Вызов уровня специалиста

1.

Перейдите к Меню → Уровень спец-та и подтвер-

дите с помощью

.

2.

Настройте значение 17 (код) и подтвердите с помо-

щью

.
