Руководство по монтажу eloBLOCK 0020094388_00
1
2

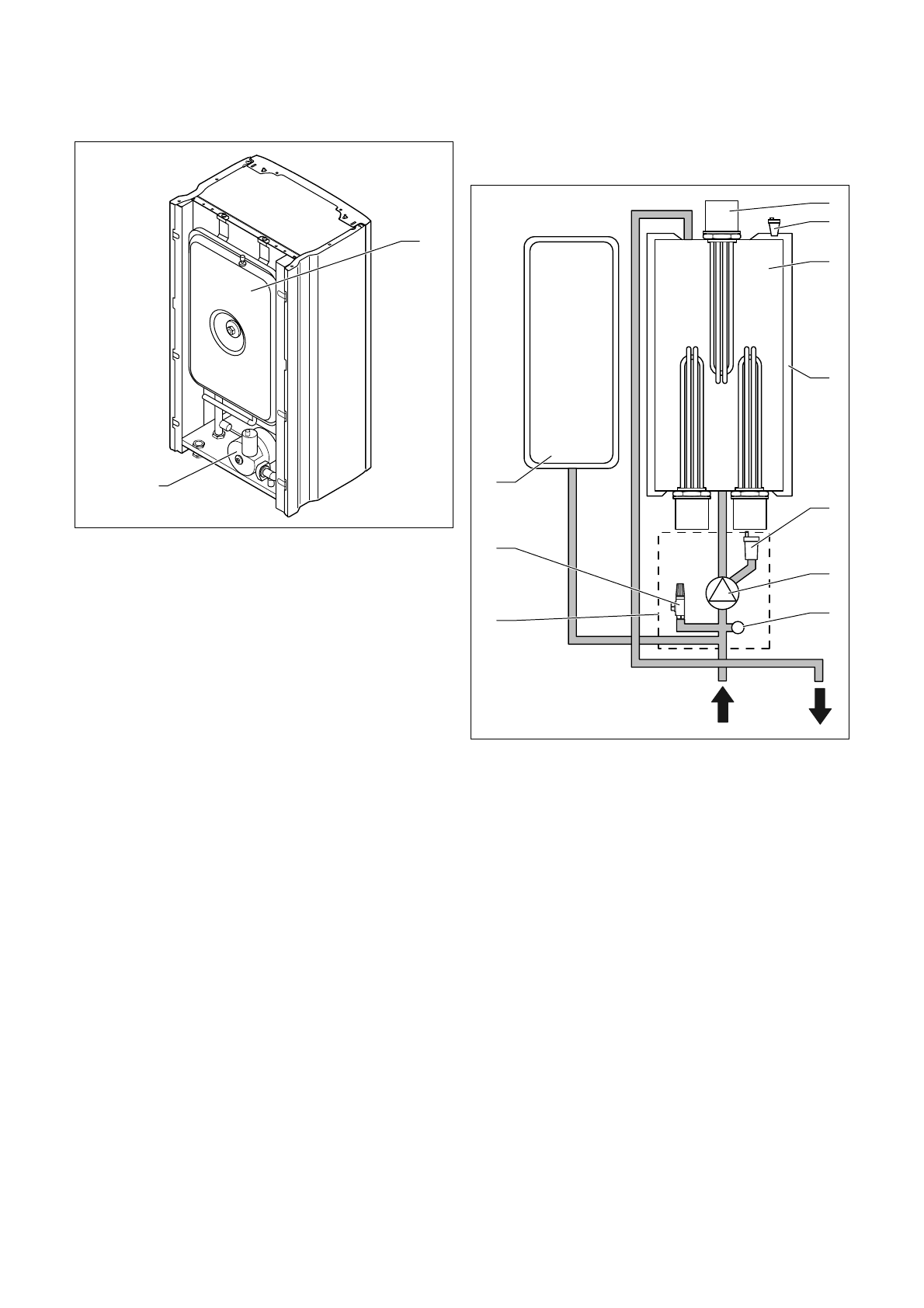

Рис. 3.2 Вид сзади, открытый прибор
Пояснения к рисунку
1 Расширительный бак
2 Насос отопительной системы
3.3
Функциональные элементы
TS
1
10
11
12
2
3
4
5
6
7
8
9
Рис. 3.3 Функциональные элементы прибора
Пояснения к рисунку
1 Нагревательные элементы
2 Клапан для выпуска воздуха
3 Водонагреватель/теплообменник
4 Изоляция
5 Автоматический быстродействующий воздухоотводчик
6 Насос отопительной системы
7 Датчик давления
8 Подающая линия системы отопления
9 Обратная линия системы отопления
10 Гидравлическая группа
11 Предохранительный клапан
12 Расширительный бак
Настенный электрический котел состоит из цилиндрического теп-
лообменника с ТЭНами и гидравлической группы, которая, со
своей стороны, состоит из насоса отопительной системы, дат-
чика давления и предохранительного клапана. Сервисный кла-
пан в гидравлической группе служит быстродействующим возду-
хоотводчиком. Для компенсации теплового расширения воды в
отопительной системе встроен мембранный расширительный
бак емкостью 7 л.
3 Описание прибора
