Руководство по монтажу eloBLOCK 0020094388_00
11
4.3
Необходимые минимальные расстояния/
свободное пространство для монтажа
A
A
B
C
D

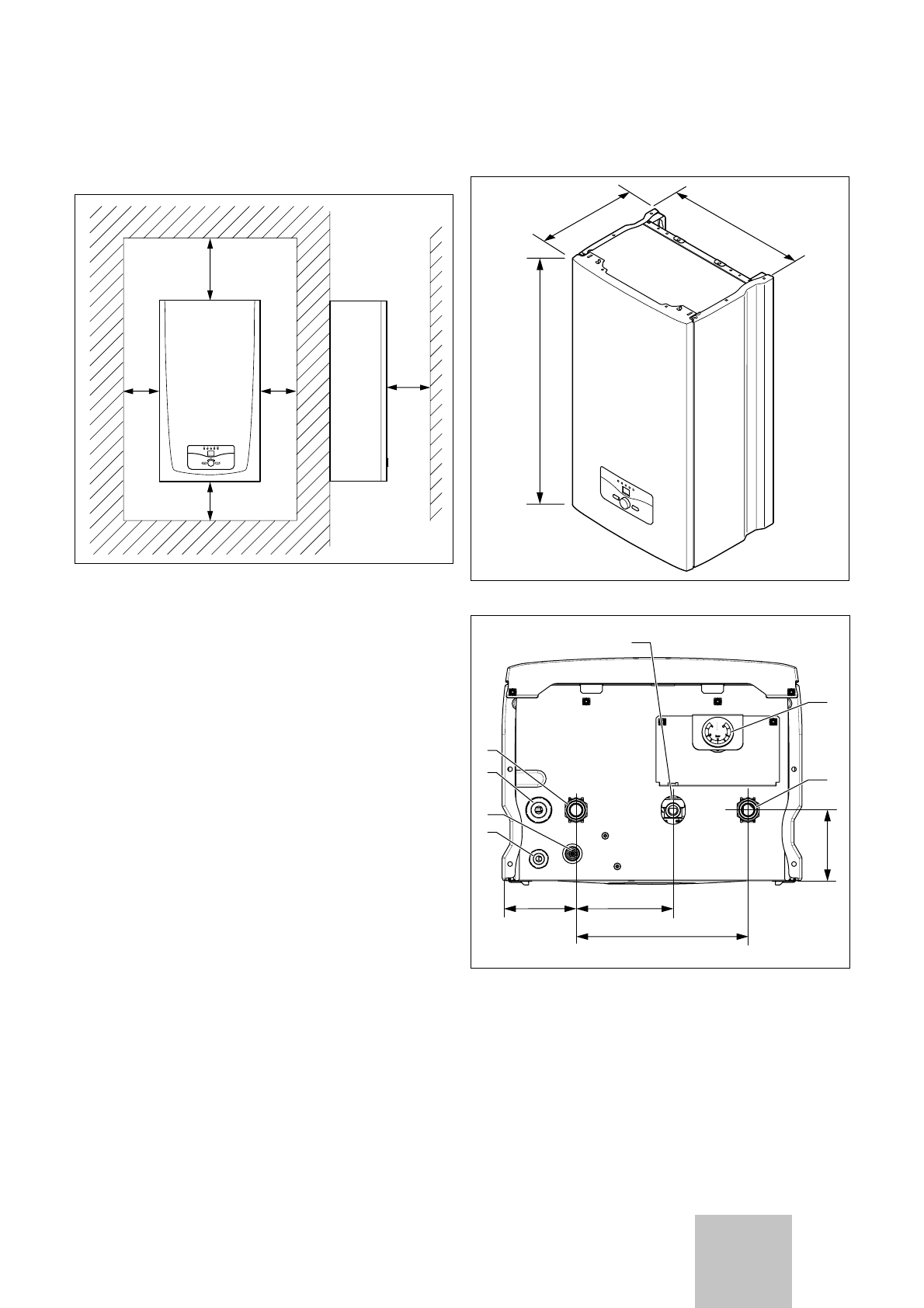

Рис. 4.3 Необходимые минимальные расстояния/свободные
пространства для монтажа
Как для монтажа прибора, так и для последующего проведения
технического обслуживания требуются следующие минимальные
расстояния и свободные пространства для монтажа:
(
A
) боковое расстояние: 50 мм
(
B
) расстояние до нижней стороны: 500 мм
(
C
) расстояние до верхней стороны: 800 мм
(
D
) расстояние до передней стороны: 700 мм
Нет необходимости в соблюдении расстояния между прибором
и воспламеняющимися строительными элементами, т. к. при
номинальной тепловой мощности прибора достигается более
низкое значение температуры, чем макс. допустимое значение
85 °C.
–
–
–
–
4.4
Габаритные и монтажные размеры
410 mm
310 mm
740 mm
Рис. 4.4 Монтажные размеры в мм
100 mm
100 mm
133 mm
235 mm
6
1
2
7
3
5
4
Рис
.
4.5 Расстояния в мм
Пояснения к рисунку
1 Манометр
2 Подающая линия системы отопления 3/4"
3 Кабельный ввод
4 Вентиль опорожнения
5 Кабельный ввод для сетевого подключения
6 Обратная линия системы отопления 3/4"
7 Перепуск для предохранительного клапана
Монтаж и установка 4
RU
