Руководство по монтажу eloBLOCK 0020094388_00
15
5.2
Подключение к электросети
Настенные электрические котлы Vaillant eloBLOCK предназна-
чены для подключения к электросети 3 x 230/400 В.
Приборы VE 6 и VE 9 могут подключаться к 1 x 230 В с
помощью перемычки.
Номинальное напряжение каждой фазы сети должно составлять
230 В; при напряжении сети свыше 253 В и ниже 190 В
возможны эксплуатационные неисправности.
PE
W
V
U
N
N
1

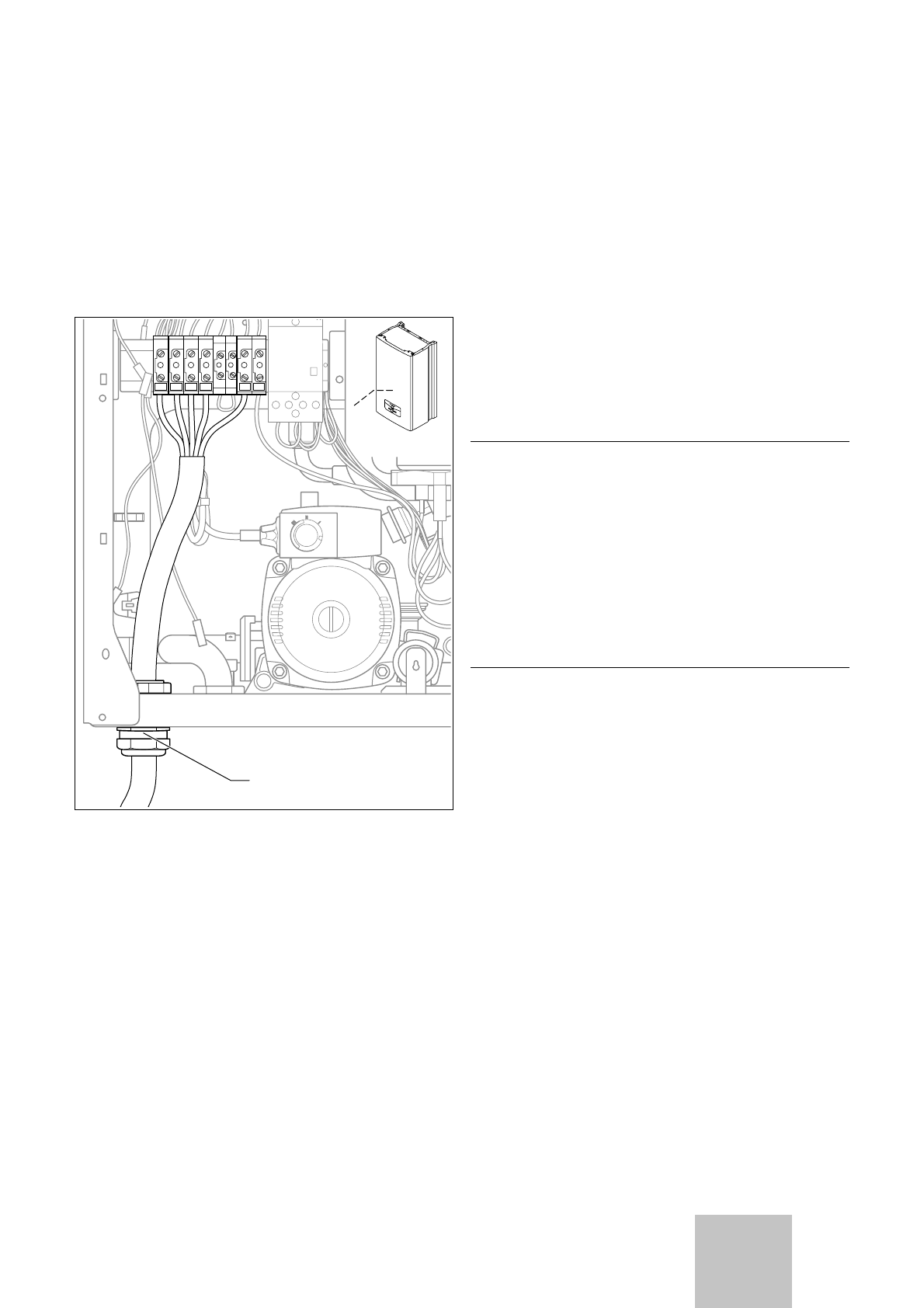

Рис. 5.1 Подключение к сети (здесь: eloBLOCK VE 24, VE 28)
Снимите лицевую обшивку прибора.
Смонтируйте прилагаемый крепеж для кабельного ввода
сетевого подключения.
Проведите сетевую подводящую линию через кабельный ввод
(
1
) слева на нижней стороне прибора.
Удалите оболочку с сетевой подводящей линии прибл. на
2 – 3 см и зачистите изоляцию жил.
Подсоедините соединительный кабель к соответствующим
винтовым клеммам (
¬
Рис. 5.2 – 5.4
).
i
Жилы должны быть механически прочно закреплены
в винтовых клеммах кабельного ввода.
Установите лицевую обшивку на место.
>
>
>
>
>
>
5.3
Эксплуатация с двухтарифным счетчиком
электроэнергии
Снабжением энергией по обычному тарифу может прерываться
в часы пиковой нагрузки. В таком случае отопительный режим
возможен только в период действия низкого тарифа.
Продолжительность и частота подачи энергии по низкому
тарифу определяется энергоснабжающей организацией либо
оговаривается с ней.
Снимите перемычку с клеммы J3 (мощность на нагрев)
(
¬
Рис. 5.2 – 5.4
).
Подсоедините контакт приемника сигнала пульсационного
контроля к клемме J3.
5.4
Заземление
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током, обусловленного коротким
замыканием в приборе.
Чтобы исключить воздействие на прибор возмож-
ного короткого замыкания (например, обусловлен-
ного попаданием воды), к корпусу отопительного
аппарата необходимо подсоединить дополнительный
заземляющий кабель.
Соедините заземляющий контакт отопительного
аппарата с подходящим заземляющим контактом
здания.
5.5
Подключение регулирующих приборов,
принадлежностей и внешних компонентов
установки
Монтаж производится согласно соответствующему руководству
по эксплуатации. Требуемые соединения с электроникой отопи-
тельного аппарата (например, внешних регулирующих уст-
ройств, датчиков наружной температуры и т. п.) выполняются сле-
дующим образом:
Снимите лицевую обшивку прибора.
Проведите соединительные провода подключаемых компо-
нентов через кабельные вводы слева или справа на нижней
стороне прибора.
Удалите оболочку с соединительных проводов прибл. на
2 – 3 см и зачистите изоляцию жил.
Подсоедините соединительный кабель к соответствующим
винтовым клеммам (
¬
Рис. 5.2 – 5.4
).
i
Обеспечьте прочное механическое крепление
соединительного кабеля в винтовых клеммах.
Установите лицевую обшивку на место.
>
>
>
>
>
>
>
>
Электроподключение 5
RU
