Руководство по монтажу eloBLOCK 0020094388_00
13
4.7
Подключение гидравлического контура настенного
электрического котла
b
Осторожно!
Опасность повреждения из-за загрязнений в
подающей и обратной линиях системы
отопления!
Такие загрязнения, как остатки от сварки, окалина,
пенька, замазка, ржавчина, крупная грязь и пр. в
трубопроводах могут откладываться в приборе и
приводить к неисправностям.
Тщательно промойте систему отопления перед
подключением прибора, чтобы удалить возможно
имеющиеся загрязнения!
a
Опасно!
Опасность материального ущерба и/или травм
людей из-за ненадлежащего монтажа!
Монтаж прибора Vaillant eloBLOCK разрешается
выполнять только аттестованной специализированной
организации. Это предприятие также берет на себя
ответственность за правильность монтажа и первого
ввода в эксплуатацию.
Монтаж прибора должно выполнять только аккре-
дитованное специализированное предприятие.
i
Для подключения прибора со стороны отопительной
системы используйте гидравлические соединитель-
ные принадлежности, рекомендованные Vaillant.
Для должного слива от продувочного трубопровода предох-
ранительного клапана должна быть отведена устанавливае-
мая пользователем сливная труба с впускной воронкой и
сифоном. Должна иметься возможность наблюдения за
сливом!
Приборы оснащены расширительным баком (7 л/0,75 бар).
Перед монтажом прибора проверьте, достаточно ли этого
объема. Если это не так, необходимо установить дополнитель-
ный расширительный бак со стороны установки на стороне
всасывания насоса.
Для упрощения длительного выпуска воздуха из системы отоп-
ления воздуховыпускные клапаны должны быть конструктивно
установлены во всех высоко расположенных точках отопитель-
ной системы и на всех радиаторах.
Для заполнения и опорожнения системы отопления конструк-
ция должна содержать кран для наполнения и опорожнения
системы и запорные краны для греющей и горячей воды.
>
>
–
–
–
–
4.7.1
Подключение настенного электрического котла к
отопительному контуру
a
Опасно!
Опасность ожога и/или повреждения вследствие
утечки воды!
Возможные негерметичности в трубопроводах!
Обратите внимание на то, чтобы монтаж присо-
единительных линий проходил без напряжения,
чтобы это не привело к негерметичности в
системе отопления!

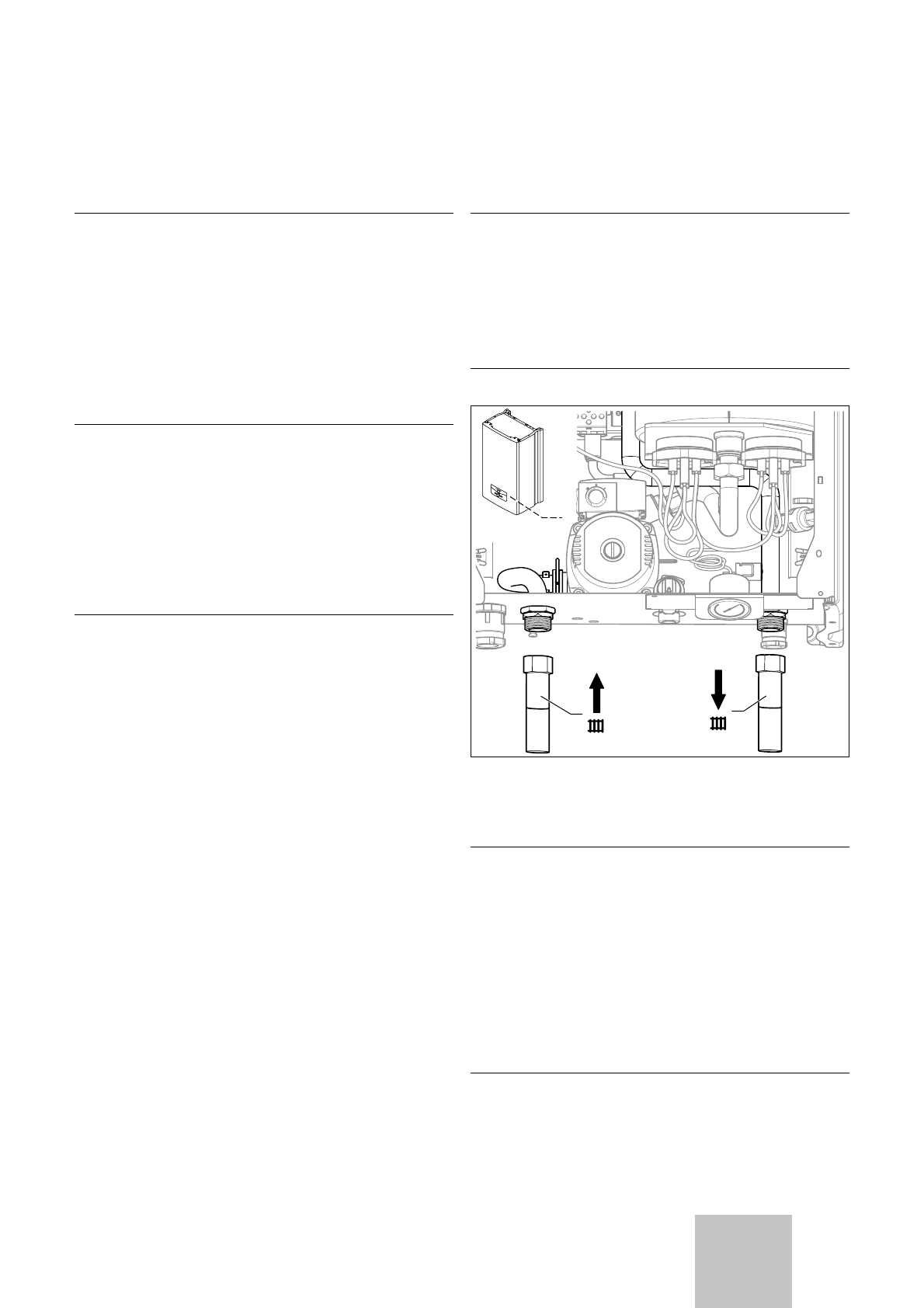

Рис. 4.8 Монтаж подающей и обратной линий
Соедините подающую и обратную линию системы отопления
с патрубками подающей и обратной линий на приборе.
b
Осторожно!
Опасность повреждения прибора при отсутствии
перепускного клапана, монтируемого эксплуати-
рующей стороной!
Когда все клапаны отопительных элементов закрыты,
а настенный электрический котел работает, нагретая
вода направляется через перепускной клапан с
целью контролируемого снижения давления в котле.
Вследствие контролируемого снижения давления в
настенном электрическом котле предотвращаются
аварийные отключения и возможные повреждения.
Смонтируйте перепускной клапан.
>
>
>
