Принцип функционирования настенного электрического котла

8

Руководство по эксплуатации eloBLOCK 0020094389_02

4

4

Принцип функционирования настенного
электрического котла

4.1 Функциональные

элементы

TS

1

10

11

12

2

3

4

5

6

7

8

9

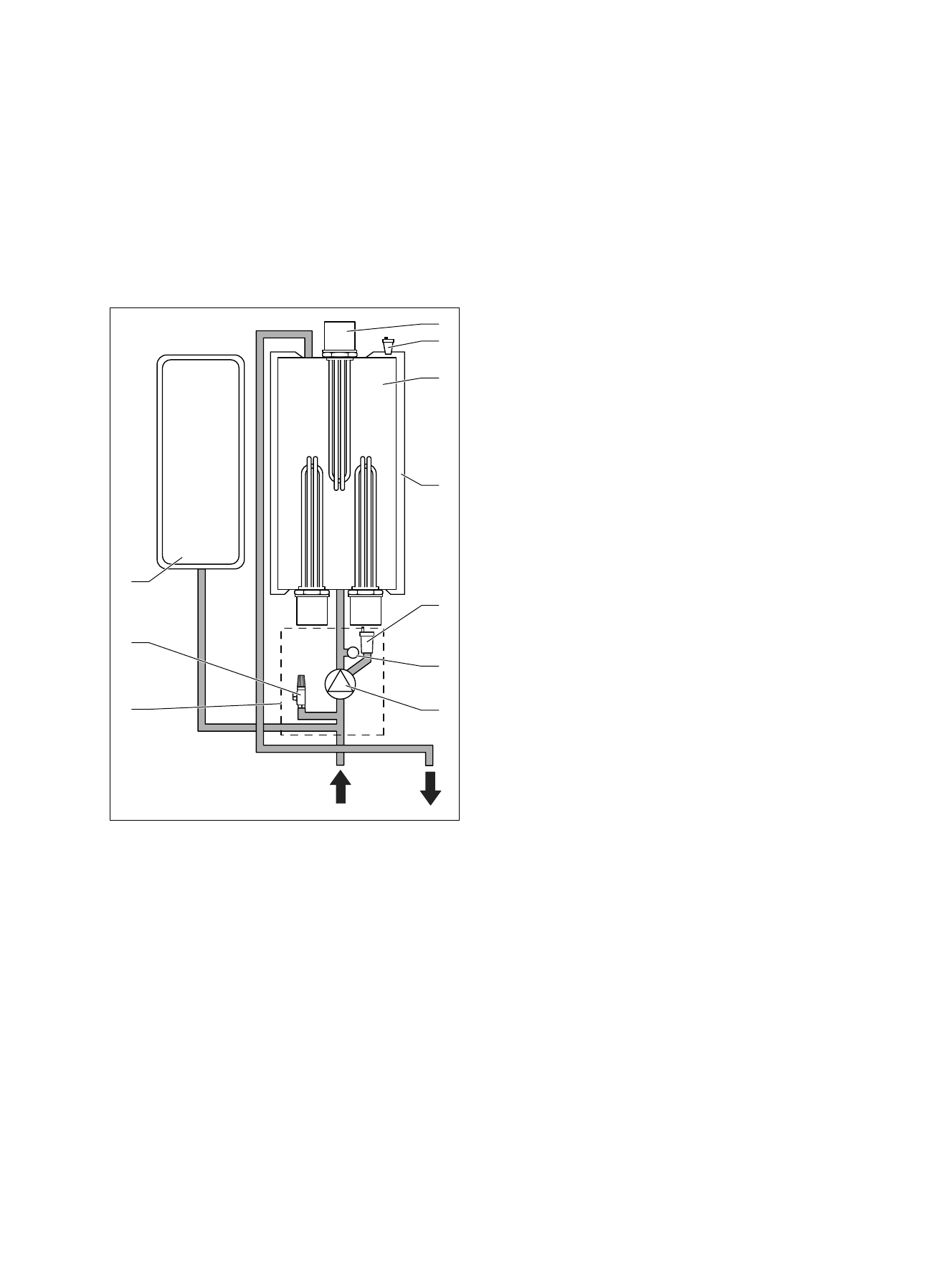

4.1 Функциональные элементы аппарата

Пояснения к рисунку:

1 Нагревательные

элементы

2  Клапан для выпуска воздуха
3 Водонагреватель/теплообменник
4 Изоляция
5  Автоматический быстродействующий воздухоотводчик
6 Датчик

давления

7  Насос отопительной системы
8  Подающая линия системы отопления
9  Обратная линия системы отопления
10 Гидравлическая группа
11  Предохранительный клапан
12 Расширительный бак

Настенный электрический котел состоит из цилиндрического тепло-
обменника с 2–4 ТЭНами (в зависимости от типа аппарата) и
гидравлической группы, которая состоит из насоса отопительной
системы, датчика давления и предохранительного клапана.
 Сервисный клапан в гидравлической группе служит быстродействую-
щим воздухоотводчиком. Для компенсации теплового  расширения
воды в отопительной системе встроен мембранный расширительный
бак емкостью 10 л.

4.2 Общее

описание

функционирования

Аппараты eloBLOCK фирмы Vaillant предназначены для использова-
ния в системах отопления – горячего водоснабжения с принудитель-
ной циркуляцией воды.

Насос (

7

) включается только при необходимости, тем самым эконо-

мится энергия и снижается механический износ. После выключения
насос продолжает работать в течение примерно 1 минуты, чтобы
использовать энергию воды, возвращающейся в водонагреватель или
теплообменник.

Во время периодов разблокировки при действии выгодного низкого
тарифа на электроэнергию обеспечивается теплоснабжение, а при
наличии опционального промежуточного водонагревателя его
содержимое нагревается и впоследствии, во время блокировки,
используется для отопления квартиры.

Настенный электрический котел имеет стальной корпус. Вход и
выход для греющей воды (

8

 и

9

) и электрический разъем

 расположены на нижней стороне аппарата.

Аппараты eloBLOCK предназначены для монтажа на стену. Для полу-
чения высокой выходной мощности настенные электрические котлы
включаются каскадом и управляются только одним регулятором тем-
пературы помещения; этот регулятор подключен к первичному
настенному электрическому котлу.

Настенный электрический котел – проточного типа; нагревает воду
для отопления посредством встроенного теплообменника (

3

). Нагре-

тая вода расширяется. Для поддержания постоянного давления в
системе отопления настенный электрический котел имеет расшири-
тельный бак (

12

).

Насос (

7

) прокачивает греющую воду через систему отопления.

Горячая греющая вода направляется через подающую линию (

8

)

системы отопления далее в отопительные элементы.

Если все вентили радиаторов закрыты и настенный электрический
котел работает, нагретая вода поступает через смонтированный экс-
плуатирующей стороной перепускной клапан с целью контролируе-
мого снижения давления в котле. Вследствие  контролируемого сни-
жения давления в настенном электрическом котле предотвращаются
аварийные отключения и  возможные повреждения.
