Rukovanje

Upute za uporabu eloBLOCK 0020094389_02

9

5

5 Rukovanje

5.1

Puštanje uređaja u rad

5.1.1

Otvaranje slavine za održavanje

i

  Slavine za održavanje nisu uključene u opseg

isporuke vašeg uređaja. Njih će na licu mjesta
ugraditi Vaš ovlašteni serviser.
Neka Vam objasni položaj i rukovanje tim dijelo-
vima.

5.1.2

Provjera tlaka u sustavu

2

1

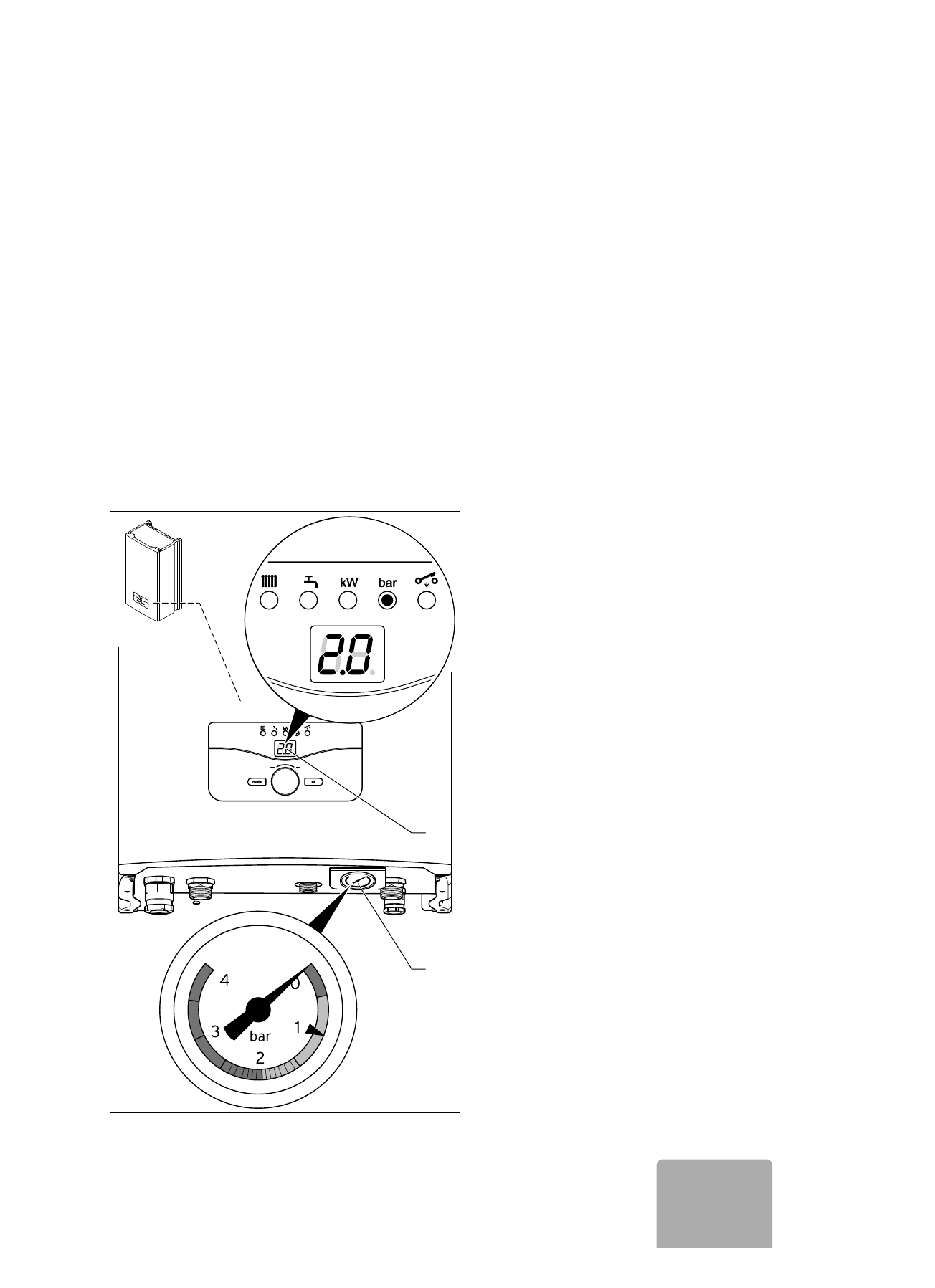

5.1  Provjera tlaka punjenja u sustavu grijanja

Za besprijekoran rad sustava grijanja, pokazivač na mano-
metru se treba nalaziti na zelenom području dok je sustav
hladan. To odgovara tlaku punjenja između 0,1 i 0,2 MPa
(1,0 i 2,0 bara) (izmjereno kada crpka ne radi). Ako se poka-
zivač nalazi u crvenom području (< 0,08 MPa (0,8 bar)),
morate napuniti vodu prije stavljanja uređaja u rad (

¬

pog.

5.3

).

>

Provjerite tlak punjenja sustava na manometru (

2

).

i

  eloBLOCK uređaj ima manometar (

2

) i digitalni

prikaz tlaka (

1

). Manometar Vam i kod isključe-

nog uređaja omogućuje da brzo  prepoznate
nalazi li se tlak punjenja u zadanom području ili
ne. Ako uređaj radi, na displeju možete očitati
točnu vrijednost tlaka. Okrenite zakretni gumb
udesno dok dioda „bar“ ne zasvijetli. Tlak punje-
nja se prikazuje na displeju.

i

  Kako biste izbjegli rad sustava s preniskom koli-

činom vode i time spriječili moguće posljedične
štete, vaš uređaj ima senzor tlaka.  Senzor tlaka
kod tlaka manjeg od 0,08 MPa (0,8 bara) signali-
zira nedostatak tlaka treperenjem diode „bar“.
Kod nepostizanja tlaka od 0,06 MPa (0,6 bara)
uređaj se isključuje. Na displeju se pojavljuje
dojava greške „

F.22

“. Kako biste uređaj ponovno

stavili u rad, u sustav morate  najprije napuniti
vodu.

Proteže li se sustav grijanja kroz više katova, može biti
potreban i veći tlak punjenja u sustavu. U tom slučaju raspi-
tajte se kod Vašeg ovlaštenog servisera.

5.1.3

Uključivanje uređaja

Električni zidni uređaj za grijanje se uključuje čim se pri-
ključi na strujnu mrežu. Na displeju se pojavljuje trenutna
temperatura grijanja polaznog voda.
Pročitajte

poglavlja 5.3

 do

5.5

 kako biste pogon grijanja i

po potrebi i pripremu tople vode podesili prema vašim
željama.

Kako bi uređaji za zaštitu od smrzavanja i za nadzor ostali
aktivni, vaš električni zidni uređaj za grijanje biste trebali
uključivati i isključivati samo preko opcionalnog regulacij-
skog uređaja (informacije o tome ćete pronaći u odgovara-
jućoj uputi za uporabu vašeg regulacijskog  uređaja).
Kako svoj električni zidni uređaj za grijanje možete u potpu-
nosti staviti izvan pogona, pronaći ćete u

 poglavlju 5.7

.
