Način funkcioniranja električnog zidnog uređaja za grijanje

8

Upute za uporabu eloBLOCK 0020094389_02

4

4

Način funkcioniranja električnog
zidnog uređaja za grijanje

4.1 Funkcijski

elementi

TS

1

10

11

12

2

3

4

5

6

7

8

9

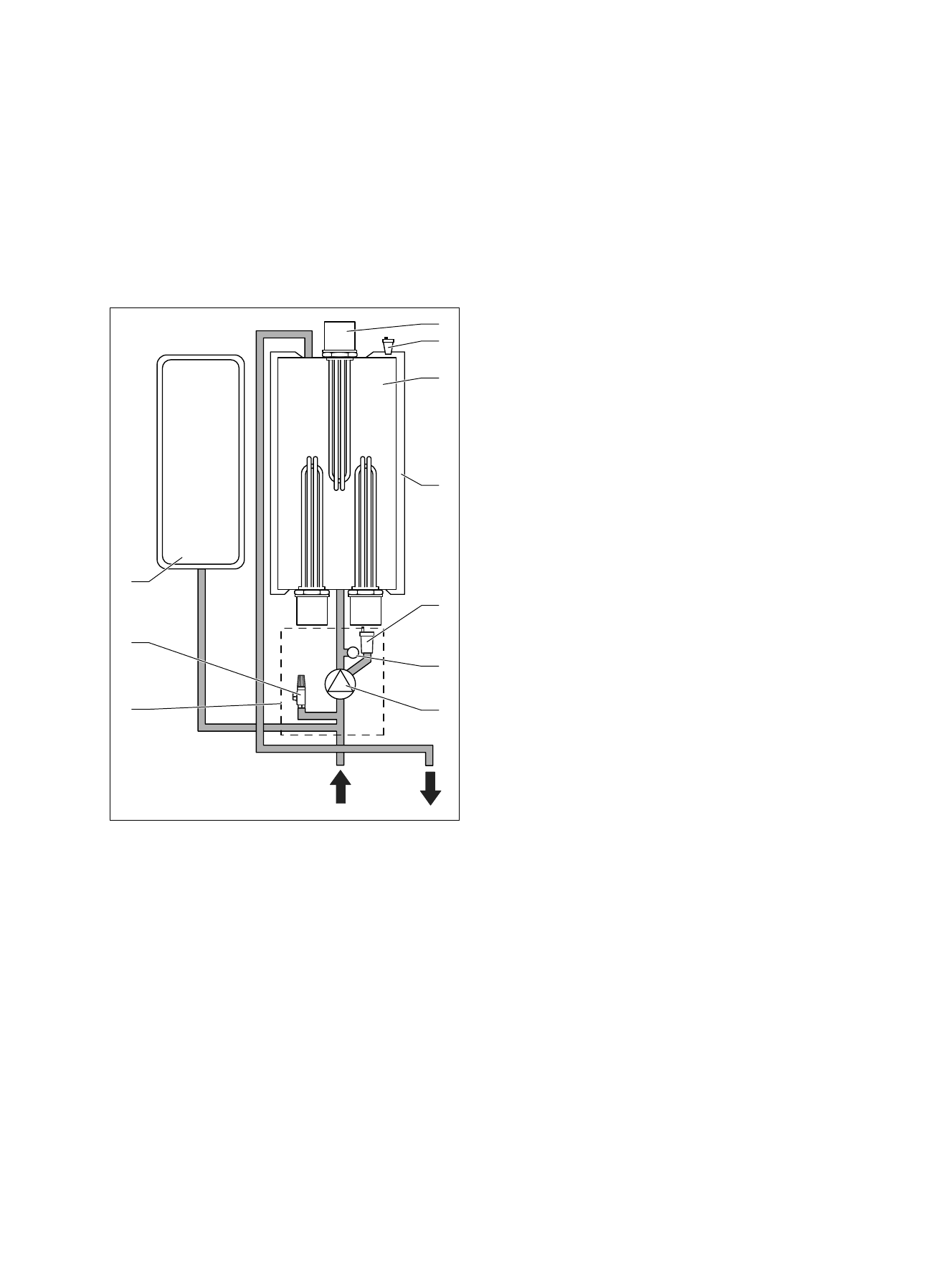

4.1  Funkcijski elementi uređaja

Legenda:

1 Grijači
2  Ventil za odzračivanje
3 Spremnik/izmjenjivač

topline

4 Izolacija
5  Automatski brzi odzračnik
6 Senzor tlaka
7  Crpka za grijanje
8  Polazni tok grijanja
9  Povratni vod grijanja
10 Hidraulična grupa
11 Sigurnosni ventil
12 Ekspanzijska posuda

Električni zidni uređaj za grijanje sastoji se od cilindričnog
izmjenjivača topline s 2 do 4 grijača (ovisno o vrsti uređaja)
i jednom hidrauličnom grupom koja se sastoji od crpke za
grijanje, senzora tlaka i sigurnosnog ventila. Ventil za održa-
vanje kod hidraulične grupe služi kao brzi odzračnik. Za

kompenzaciju širenja vode uvjetovano toplinom u sustavu
grijanja ugrađena je membranska ekspanzijska posuda od
10 litara.

4.2 Opći

način

funkcioniranja

Vaillant eloBLOCK uređaji konstruirani su za rad u toplovod-
nim sustavima grijanja s prisilnim optokom vode.

Crpka (

7

) radi samo ako je potrebno, na taj način štedi

energiju i smanjuje mehaničko trošenje. Nakon isključivanja,
crpka dodatno radi još cca. 1 minutu, kako bi se iskoristila
energija povratne vode u spremnik odn. izmjenjivač topline.

Tijekom vremena uključivanja povoljnije niskotarifne cijene
osigurava se opskrba toplinom a kod opcionalnog među-
spremnika se zagrijava sadržaj spremnika, koji se potom
tijekom vremena isključivanja povoljnije niskotarifne cijene
koristi za zagrijavanje stana.

Električni zidni uređaj za grijanje ima čelično kućište. Ulaz i
izlaz za vruću vodu (

8

 i

9

) i električni priključak nalaze se

na donjoj strani uređaja.

eloBLOCK uređaji predviđeni su za zidnu montažu. Kako bi
se postigla veća izlazna snaga, električni zidni uređaji za
grijanje mogu se sastavljati u kaskade i njima se može
upravljati preko samo jednog regulatora temperature u pro-
storiji; regulator je priključen na primarni  električni zidni
uređaj za grijanje.

Električni zidni uređaj za grijanje radi kao protočni grijač te
preko integriranog izmjenjivača topline zagrijava (

3

) toplu

vodu. Zagrijana topla voda se rasteže. Kako bi se osigurao
konstantni tlak u sustavu grijanja, električni zidni uređaj za
grijanje ima i ekspanzijsku posudu za  grijanje (

12

).

Crpka (

7

) crpi vruću vodu kroz sustav grijanja. Preko pola-

znog toka grijanja (

8

) vruća voda prolazi u sustav grijanja i

dalje u radijatore.

Kada su svi ventili radijatora zatvoreni a električni zidni ure-
đaj za grijanje je u radu, zagrijana vruća voda prolazi kroz
instalirani prestrujni ventil kako bi se električni zidni uređaj
za grijanje mogao kontrolirano isključiti. S kontroliranim
isključivanjem električnog zidnog uređaja  sprječavaju se
ometana isklapanja te moguća oštećenja na uređaju.

Senzor tlaka vode nadzire tlak vode sustava grijanja. Kako
biste izbjegli rad sustava s preniskom količinom vode i time
spriječili moguće posljedične štete, vaš se uređaj isklapa pri
tlaku manjem od 0,06 MPa (0,6  bara). Da biste uređaj
ponovno stavili u rad, morate u sustav najprije napuniti
vodu. Sigurnosni ventil (

11

) se otvara pri tlaku iznad 0,3 MPa

(3 bara), kako bi se sprječila oštećenja na sustavu grijanja.

NTC osjetnici nadziru temperature vruće i pitke vode, a na
taj se način utvrđuju npr. temperatura polaznog i povratnog
voda, temperatura spremnika itd..
