Upute za uporabu eloBLOCK 0020094389_02

5

5.2

Upoznavanje i rukovanje regulatorom

1

6

7

8

9

10

2

3

4

5

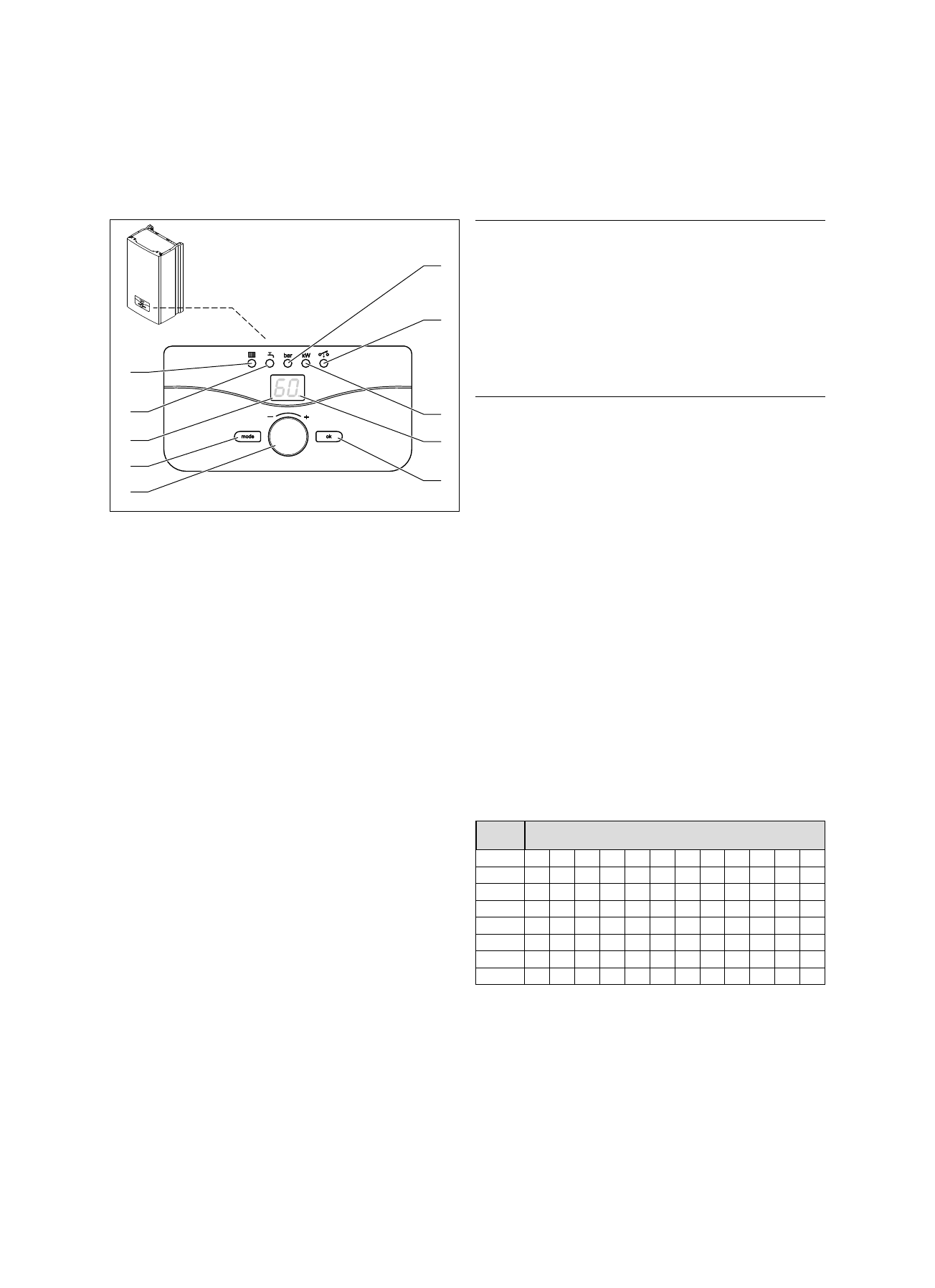

5.2  Poslužni elementi uređaja

Poslužni elementi imaju sljedeće funkcije:

1

 Dioda

bar

 (tlak) za prikaz tlaka u sustavu  grijanja

2

 Doda pogona grijanja

trajno na:

pogon grijanja aktivan

treperi:

smetnja na kontaktoru

3

 Dioda

kW

 (snaga) za prikaz ili podešavanje snage

4 decimalna

točka

trajno na:

 predstoji toplotni zahtjev sustava
grijanja

 treperi:

predstoji toplotni zahtjev spre-
mnika tople vode (opcionalno)

5

 Tipka

OK

 za potvrdu promijenjene vrijednosti

6

 Zakretna sklopka za prikaz parametara ili za pro-
mjenu parametarskih vrijednosti

7

 Tipka

MODE

 za podešavanje temperature polaznog

voda grijanja, temperature tople vode u spremniku
(opcionalno), snage, krivulje grijanja i pomicanje
krivulje grijanja

8

 Displej za prikaz podešenih radnih parametara

9

 Dioda

Topla voda

 za prikaz temperature tople vode

u spremniku (opcionalno)

10

 Dioda

Grijanje

 za prikaz ili podešavanje tempera-

ture polaznog voda grijanja

5.3

Podešavanja za pogon grijanja

b

 Oprez!

Materijalna oštećenja zbog visoke tempe-
rature polaznog voda kod podnog grijanja!

Temperature polaznog voda iznad 40 °C
mogu kod podnog grijanja uzrokovati ošte-
ćenja na cijevima grijanja i podnim oblo-
gama.

>

Kod podnog grijanja ne podešavajte
 temperaturu polaznog voda na više od
40 °C.

Ovlašteni serviser je kod puštanja u rad podesio prema
vašim uvjetima i zahtjevima vaš električni zidni uređaj za
grijanje tako da je sve radne parametre podesio na odre-
đene vrijednosti i da električni zidni uređaj za grijanje na taj
način može optimalno raditi. S nadalje opisanim mogućno-
stima podešavanja možete vašim željama naknadno indivi-
dualno podesiti i prilagoditi način rada i funkcije vašeg
sustava.

i

  Postavke na parametrima za pogon grijanja

mogu dovesti do toga da temperature prostorije
koje se mogu postići nisu dovoljne za zagrijava-
nje stana. U tom slučaju raspitajte se kod Vašeg
ovlaštenog servisera.

5.3.1  Podešavanje maksimalne snage električnog

zidnog uređaja za grijanje

Maksimalna snaga električnog zidnog uređaja za grijanje
može se podesiti ovisno o vrsti uređaja prema vašim aktual-
nim potrebama i prema slijedećoj tabeli.
U tabeli su navedeni pojedini stupnjevi snage uređaja prema
vrsti uređaja.

Vrsta
uređaja

Stupnjevi snage u kW

VE 6

1

2

3

4

5

6

VE 9

1

2

3

4

5

6

7

8

9

VE 12

2

4

6

8

10

12

VE 14

2

4

7

9

11

14

VE 18

2

4

6

8

10

12

14

16

18

VE 21

2

4

7

9

11

14

16

18

21

VE 24

2

4

6

8

10

12

14

16

18

20 22 24

VE 28

2

4

7

9

11

14

16

18

21

23 25 28

5.1 Stupnjevi snage
