Установка 5
0020029176_02 ecoTEC plus Руководство по установке и техническому обслуживанию
15
5.3.3 Подключение линии отвода конденсата
Опасность!
Опасность для жизни в результате утечки
отходящих газов!
Сифонную трубку для слива конденсата
нельзя соединять со сливным трубопрово-
дом, иначе у внутреннего конденсатного
сифона может начаться всасывание вхо-
лостую, и произойти утечка отработанного
газа.
▶
Не соединяйте линию отвода конден-
сата герметично с канализационным
трубопроводом.
2
1

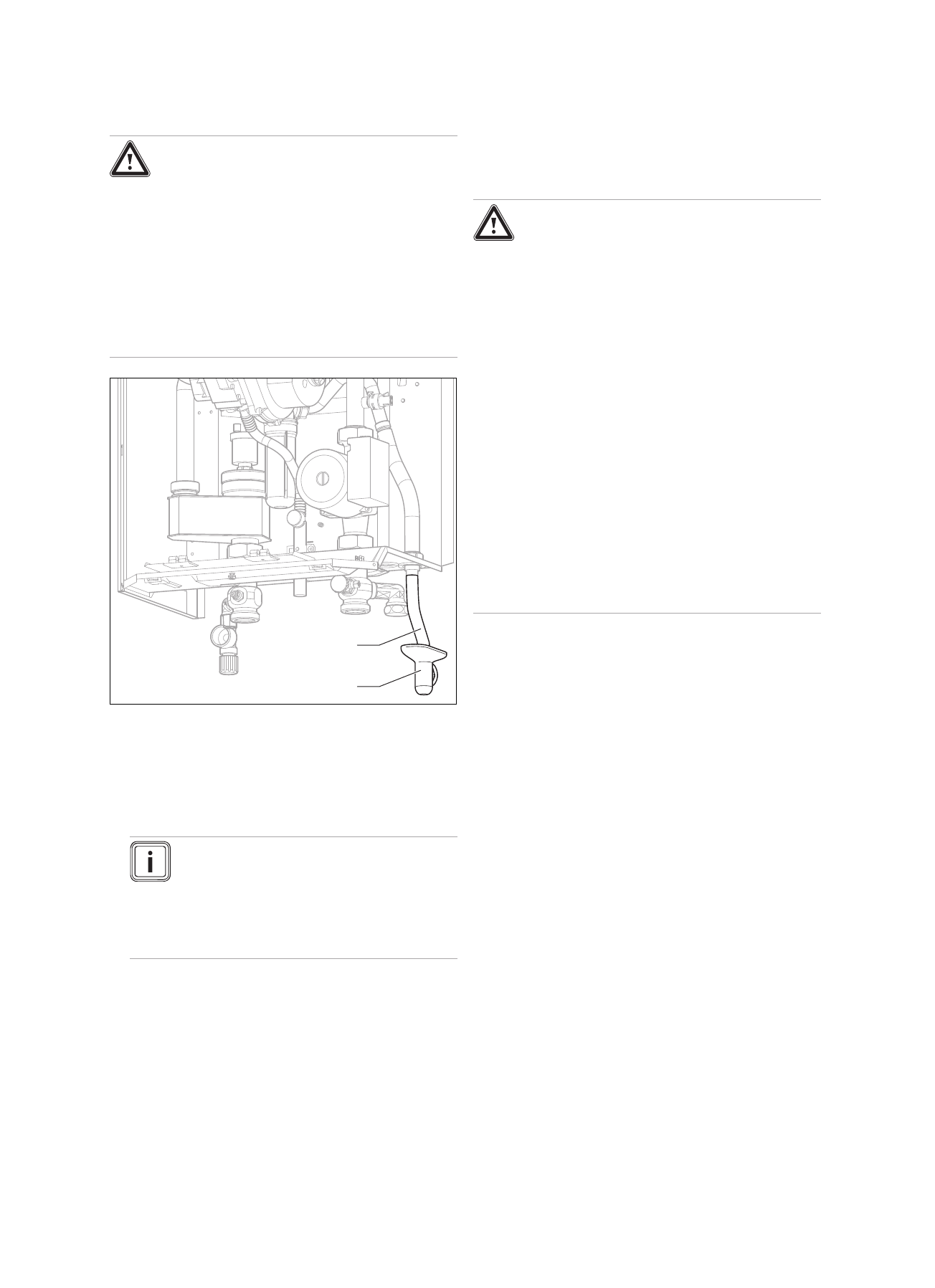

В результате сгорания топлива в изделии образуется
конденсат. Линия отвода конденсата (1) отводит конден-
сат через сливную воронку (2) к присоединительному па-
трубку канализации.
▶
Смонтируйте прилагаемый шланг отвода конденсата
(1).
Указание
Если длины прилагаемого шланга не хва-
тает, то для линии отвода конденсата и для
канализационного трубопровода исполь-
зуйте исключительно трубы из кислотостой-
кого материала (например, пластмассо-
вые).
▶
Подвесьте линию отвода конденсата над заранее
установленной сливной воронкой (2).
5.4
Монтаж системы воздуховодов/дымоходов
1.
Используемые системы воздуховодов/дымоходов
указаны в прилагаемом руководстве по монтажу
системы воздуховодов/дымоходов.
Опасность!
Возможные травмы и материальный
ущерб в результате использования си-
стем дымоходов/воздуховодов без соот-
ветствующего допуска!
Отопительные приборы Vaillant прошли
сертификацию системы совместно с
оригинальными системами дымохо-
дов/воздуховодов Vaillant. Применение
других принадлежностей может стать
причиной травм, материального ущерба и
функциональных нарушений. Для монтажа
B23P разрешено также использовать
принадлежности сторонних производите-
лей (см. технические характеристики в
приложении).
▶
Используйте только оригинальные
системы дымоходов/воздуховодов
Vaillant.
▶
Если для B23P разрешено использо-
вать принадлежности сторонних произ-
водителей, обеспечьте надлежащую
укладку, уплотнение и фиксацию от
сдвига труб отходящих газов.
2.
Выполните монтаж системы дымохо-
дов/воздуховодов в соответствии с руководством по
монтажу.
5.4.1 Указания к установке B23
Удаление отходящих газов согласно типу аппарата B23
(газовые настенные отопительные аппараты с забором
воздуха из помещения) требует тщательного планирова-
ния и перестановки. Во время планирования соблюдайте
технические характеристики изделия и руководствуйтесь
общепризнанными технологическими правилами.
5.4.2 Указания и информация для установки
B23P
Удаление отходящих газов должно соответствовать по
меньшей мере классификации T 120 P1 W 1 согласно EN
1443. Максимальная длина трубы должна быть рассчи-
тана из допустимой разницы давления, указанной в тех-
нических характеристиках.
Максимальная длина трубы (только прямая труба) со-
ответствует максимально допустимой длине трубы от-
ходящих газов без отводов. Если используются отводы,
то в этом случае нужно уменьшить максимальную длину
трубы в соответствии с динамическими свойствами по-
тока в отводах. Отводы не должны следовать слишком
часто друг за другом, так как при этом возникает очень
большая потеря давления.
В особенности если труба отходящих газов устанавли-
вается в холодных помещениях или снаружи здания, то
на поверхности внутренней стороны трубы может воз-
никать температура замерзания. Если планировка си-
