5 Установка
12
Руководство по установке и техническому обслуживанию ecoTEC plus 0020029176_02

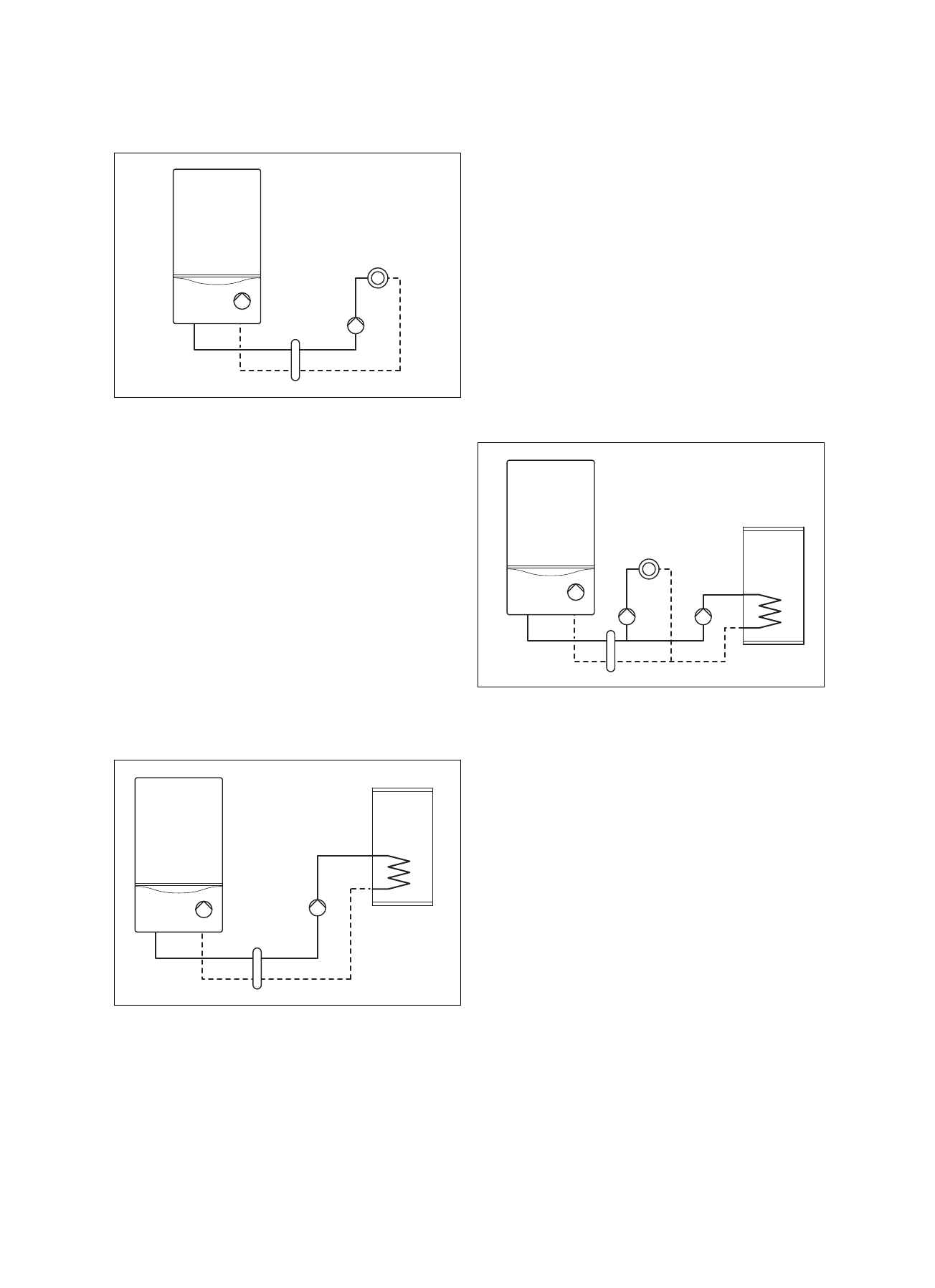

5.1.1 Подключение к отопительному контуру с
помощью гидравлического разделителя
1
2
3
4
1
Изделие с внутренним
насосом
2
Гидравлический раз-
делитель
3
Внешний насос си-
стемы отопления
4
Потребитель (напри-
мер, отопительный
контур)
Изделие может напрямую управлять отопительным кон-
туром через гидравлический разделитель.
▶
Выберите за гидравлическим разделителем подходя-
щий для системы насос системы отопления.
▶
На многоконтурных системах позаботьтесь также о
принадлежностях, относящихся к управлению.
Внутренний насос настроен на заводе.
▶
Подключите внешний насос системы отопления к
серому штекеру ProE X13.
▶
Установите пункт диагностики d.26 на 2.
5.1.2 Приоритетная схема включения
накопителя через гидравлический
разделитель
1
2
3
4
1
Изделие с внутренним
насосом
2
Гидравлический раз-
делитель
3
Внешний насос за-
грузки накопителя
4
Потребитель (напри-
мер, контур загрузки
накопителя)
Электроника изделия разработана таким образом, что
вы можете подключать контур загрузки накопителя и ото-
пительный контур напрямую без использования принад-
лежностей. Подключение контура загрузки накопителя за
гидравлическим разделителем позволяет подобрать па-
раметры накопителя с учетом индивидуальных потреб-
ностей, а также насос загрузки накопителя.
▶
Обратите внимание, что в определенных случаях тре-
буется установка обратных клапанов гравитацион-
ного типа или смесительных контуров, чтобы бло-
кировать поперечные потоки к другим контурам или
влияние высоких температур контура загрузки нако-
пителя.
▶
Подключите насос загрузки накопителя к штекеру
ProE X6.
Для ввода насоса загрузки накопителя в эксплуатацию
не требуется настройка пункта диагностики. Гнездо на
электронной плате зарезервировано для насоса загрузки
накопителя.
5.1.3 Приоритетная схема включения
накопителя и отопительный контур через
гидравлический разделитель
1
2
3
4
5
6
1
Изделие с внутренним
насосом
2
Гидравлический раз-
делитель
3
Внешний насос си-
стемы отопления
4
Потребитель (напри-
мер, отопительный
контур)
5
Внешний насос за-
грузки накопителя
6
Водонагреватель
Электроника изделия разработана таким образом, что
вы можете подключать стандартную систему (1 отопи-
тельный контур и 1 контур загрузки накопителя) без ис-
пользования специальных принадлежностей. Если тре-
буется использование нескольких контуров, то в этом
случае понадобятся специальные принадлежности и ре-
гуляторы. Остаточного напора изделия будет хватать до
разделителя. Подключение контура загрузки накопителя
за гидравлическим разделителем вы можете выполнить
в соответствии с индивидуальными потребностями (па-
раметры накопителя, параметры насоса загрузки накопи-
теля и т. д.).
▶
Обратите внимание, что в определенных случаях тре-
буется установка обратных клапанов гравитацион-
ного типа или смесительных контуров, чтобы бло-
кировать поперечные потоки к другим контурам или
влияние высоких температур контура загрузки нако-
пителя.
Для ввода насоса загрузки накопителя в эксплуатацию
не требуется настройка пункта диагностики. Гнездо на
электронной плате зарезервировано для насоса загрузки
накопителя.
