4 Монтаж
10
Руководство по установке и техническому обслуживанию ecoTEC plus 0020029176_02
1
Подключение к си-
стеме дымоходов
Ø 80/80 мм
2
Держатель аппарата
3
Газовая труба Ø 20
мм, подсоединение
газа R1“
4
Патрубок для слива
конденсата
5
Патрубок расшири-
тельного бака
6
Патрубок обратной
линии отопления
7
Патрубок подающей
линии отопления
8
Патрубок для предо-
хранительного кла-
пана
9
Устройство заполне-
ния и опорожнения
Возьмите размер A из прилагаемого монтажного шаб-
лона.
4.4
Минимальные расстояния и свободное
пространство для монтажа
A
B
A
350 мм
B
250 мм
▶
При использовании принадлежностей учитывайте
минимальное расстояние и свободное пространство
для монтажа.
4.5
Расстояние к воспламеняющимся деталям
Соблюдение расстояния от изделия к деталям из вос-
пламеняющихся материалов не требуется, так как при
номинальной тепловой мощности изделия не возникает
температур, которые превышали бы максимальную допу-
стимую температуру 85°C.
4.6

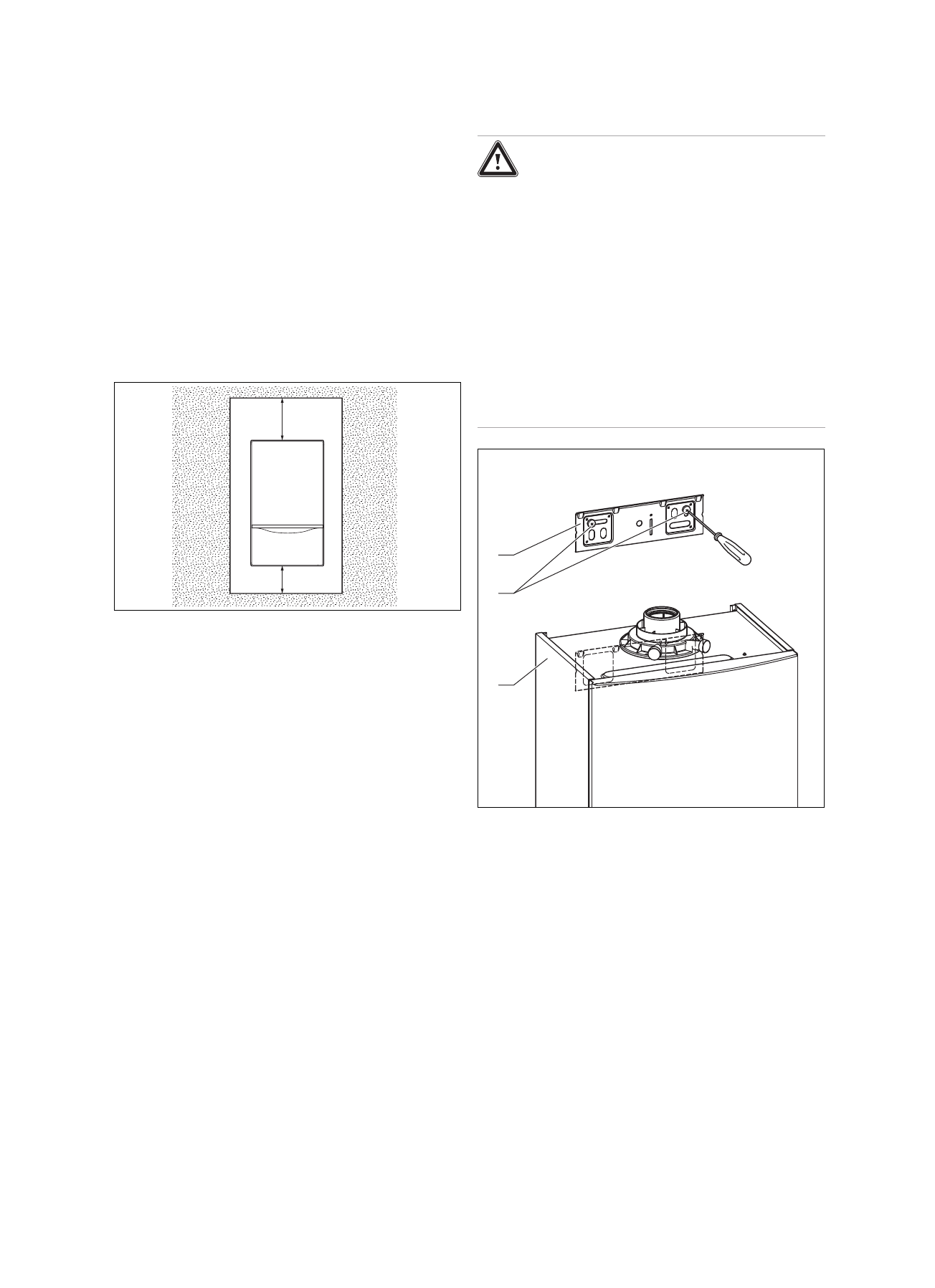

Использование монтажного шаблона
1.
Расположите монтажный шаблон на месте монтажа
в вертикальном положении.
2.
Закрепите шаблон на стене.
3.
Отметьте на стене все необходимые для установки
места.
4.
Снимите монтажный шаблон со стены.
5.
Просверлите необходимые отверстия.
6.
Сделайте все необходимые проходы.
4.7
Навешивание изделия
Опасность!
Опасность из-за недостаточного крепле-
ния
Используемый крепеж должен соответ-
ствовать конструкции стены. В противном
случае изделие может отсоединиться от
стены и упасть. Возникающее при этом
нарушение герметичности подключений
может создавать опасность для жизни.
▶
Убедитесь в достаточной несущей спо-
собности стены для рабочей массы из-
делия.
▶
Используйте крепеж, подходящий для
ваших конкретных стен.
▶
При необходимости используйте под-
порки.
1
3
2
1.
Смонтируйте на стене держатель аппарата (1) с по-
мощью дюбелей и винтов (2) из комплекта поставки.
2.
Навесьте изделие (3) сверху с помощью подвесной
скобы на держатель аппарата.
