50
Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
10 Замена конструктивных узлов
Работы, указанные далее в этом разделе, должны выполняться
только квалифицированным специалистом.
>
Для ремонтных работ используйте только оригинальные запча-
сти.
>
Убедитесь в правильности монтажа деталей, а также в соблю-
дении их исходного положения и выравнивания.
10.1
Указания по технике безопасности
Для своей собственной безопасности и во избежание поврежде-
ний аппарата при каждой замене конструктивных узлов соблю-
дайте следующие указания по технике безопасности.
>
Выведите аппарат из эксплуатации.
e
Опасность!
Опасность для жизни в результате поражения
током на токоведущих разъёмах!
Питающие клеммы аппарата постоянно находятся
под напряжением, в том числе при выключенном
основном выключателе.
>
Перед началом работ на аппарате всегда отклю-
чайте подвод тока к аппарату и предотвратите
несанкционированное повторное включение!
>
Закройте сервисные краны в подводящей линии газа, а также
в подводящей и отводящей линиях отопления.
>
Закройте сервисный кран в подводящей линии холодной
воды.
>
Слейте воду из устройства, если Вы хотите заменить его водо-
проводящие детали!
>
Следите за тем, чтобы вода не капала на токоведущие кон-
структивные узлы (напр., распределительную коробку)!
>
Используйте только новые уплотнения и кольца круглого сече-
ния!
>
После окончания работ выполните проверку на предмет газо-
непроницаемости, а также эксплуатационную проверку (см.
раздел 8.8)!
10.2 Замена
горелки
a
Опасность!
Опасность травмирования и/или материального
ущерба в результате непринятия во внимание
указаний по технике безопасности!
>
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в разделе 10.1.
>
Демонтируйте компактный термомодуль, как описано в раз-
деле 8.4.1.
1

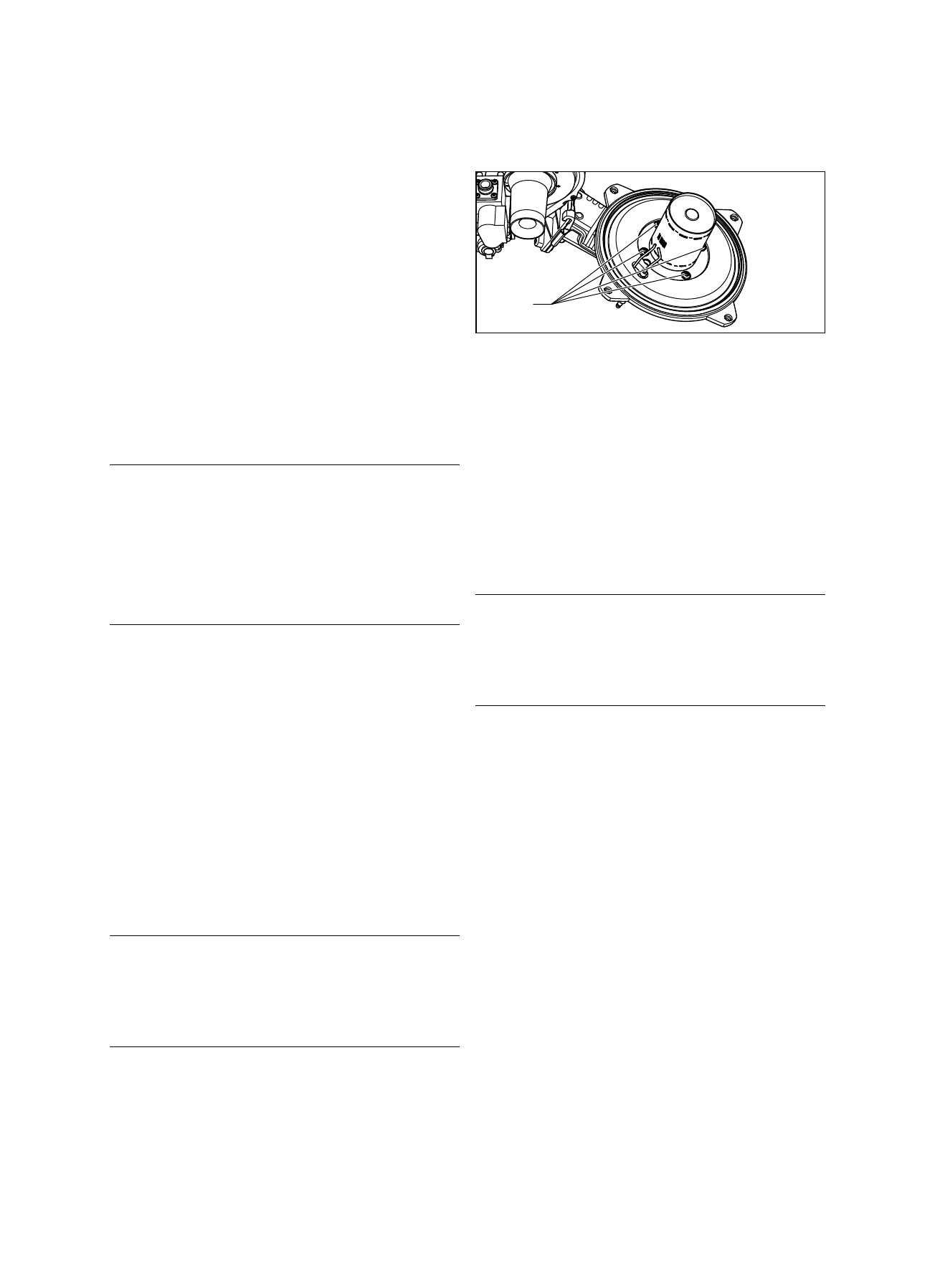

Рис. 10.1 Замена горелки
>
Ослабьте 4 болта (
1
) на горелке и снимите ее.
>
Монтируйте новую горелку с новым уплотнением. Просле-
дите за тем, чтобы выступ окошка горелки попал на уплотне-
ние в выемку в горелке.
>
Снова монтируйте компактный термомодуль, как описано в
разделе 8.4.4.
>
После окончания работ выполните проверку на предмет газо-
непроницаемости, а также эксплуатационную проверку (см.
раздел 8.8)!
10.3
Замена воздуходувки или газовой арматуры
a
Опасность!
Опасность травмирования и/или материального
ущерба в результате непринятия во внимание
указаний по технике безопасности!
>
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в разделе 10.1.
10 Замена конструктивных узлов
