Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
5.3
Подсоединение аппаратов VUW со стороны воды
a
Опасность!
Опасность ошпаривания и опасность поврежде-
ния вытекающей водой!
Возможная негерметичность водопровода.
>
Обеспечьте монтаж соединительных линий без
напряжений.
b
Осторожно!
Опасность повреждения вытекающей водой!
В случае использования аппарата в гелиоустановках
для догревания горячей воды (d.58 настроено на 1
или 2), температура на присоединительном
патрубке холодной воды аппарата (соединённом с
выходом горячей воды накопителя гелиоустановки)
не должна превышать 70 °C.
>
Установите перед и после аппарата термостати-
ческие смесительные клапаны.
4
5
6
7
8
9
10
1
2
3

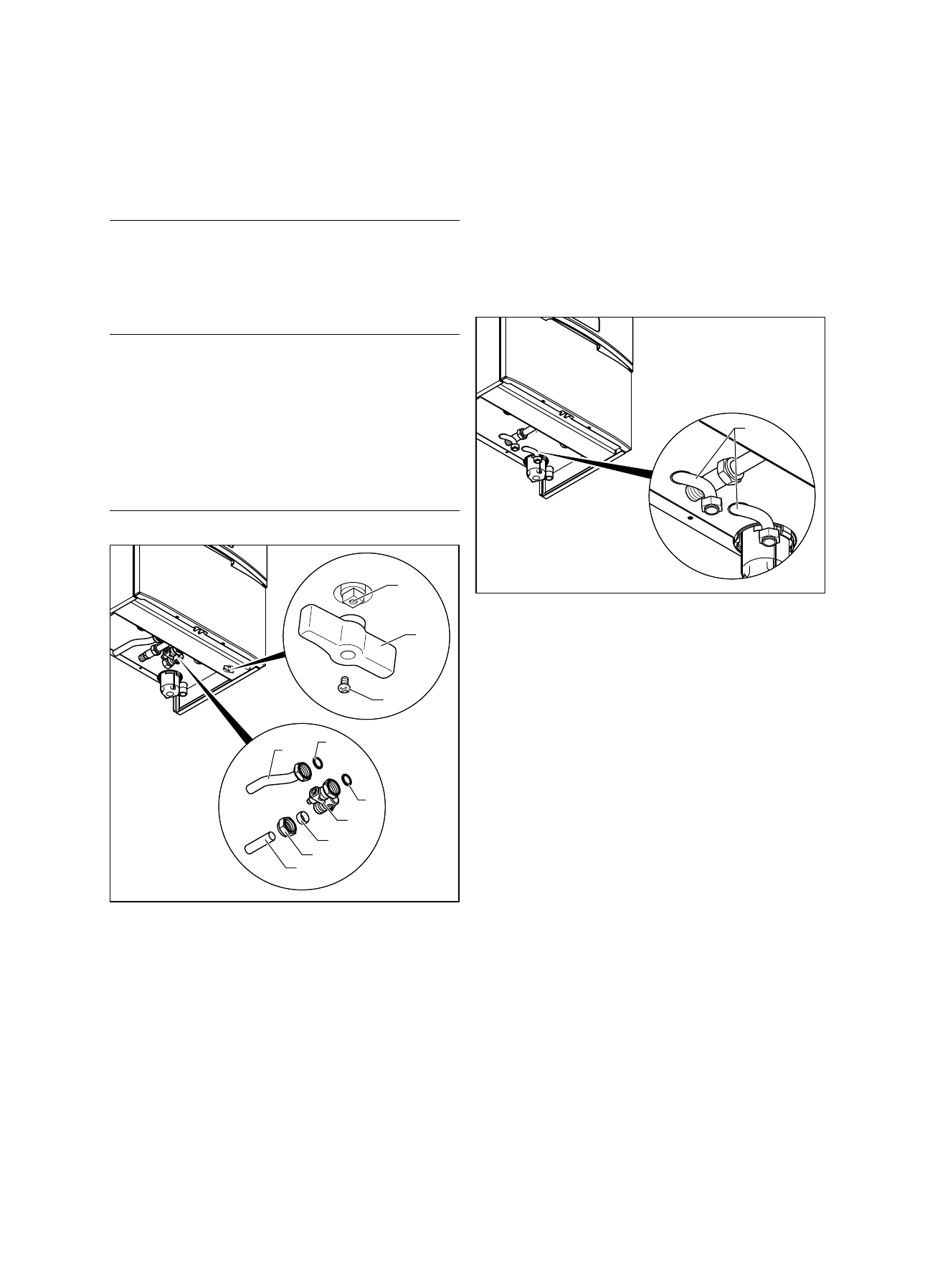

Рис. 5.2 Монтаж патрубков холодной и горячей воды
>
Закрепите ручку (
2
) посредством болта (
3
) на наполнитель-
ном кране (
1
).
Для соединения патрубков холодной и горячей воды с 15 мм
медными трубопроводами требуются соединительные принад-
лежности, входящие в объем поставки.
>
Вставьте уплотнение (
4
) и привинтите запорный клапан (
5
) к
патрубку холодной воды аппарата.
>
Вставьте накидную гайку (
7
) и зажимное кольца (
6
) на мед-
ный трубопровод (
8
). Диаметр трубопровода должен состав-
лять 15 мм.
>
Вставьте трубопровод до упора в соединитель. Прочно затя-
ните накидную гайку в этом положении.
>
Вложите уплотнение (
10
) в накидную гайку и привинтите мед-
ный трубопровод (
9
) к патрубку горячей воды аппарата. Диа-
метр трубопровода составляет 15 мм.
5.4
Патрубок накопителя аппаратов VU
1
Рис. 5.3 Монтаж патрубка накопителя
>
Соедините патрубок накопителя (
1
) с накопителем горячей
воды, для этого можно использовать опциональный набор для
подсоединения накопителя, см. главу 4.2 Принадлежности.
5 Установка
