Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
A
20
64
2
72
0
12
5
100
100
440
55
55
130
180
80
75
45
B
7
6
1
2
3
4
5
9
1
2
3
4
5
10
11

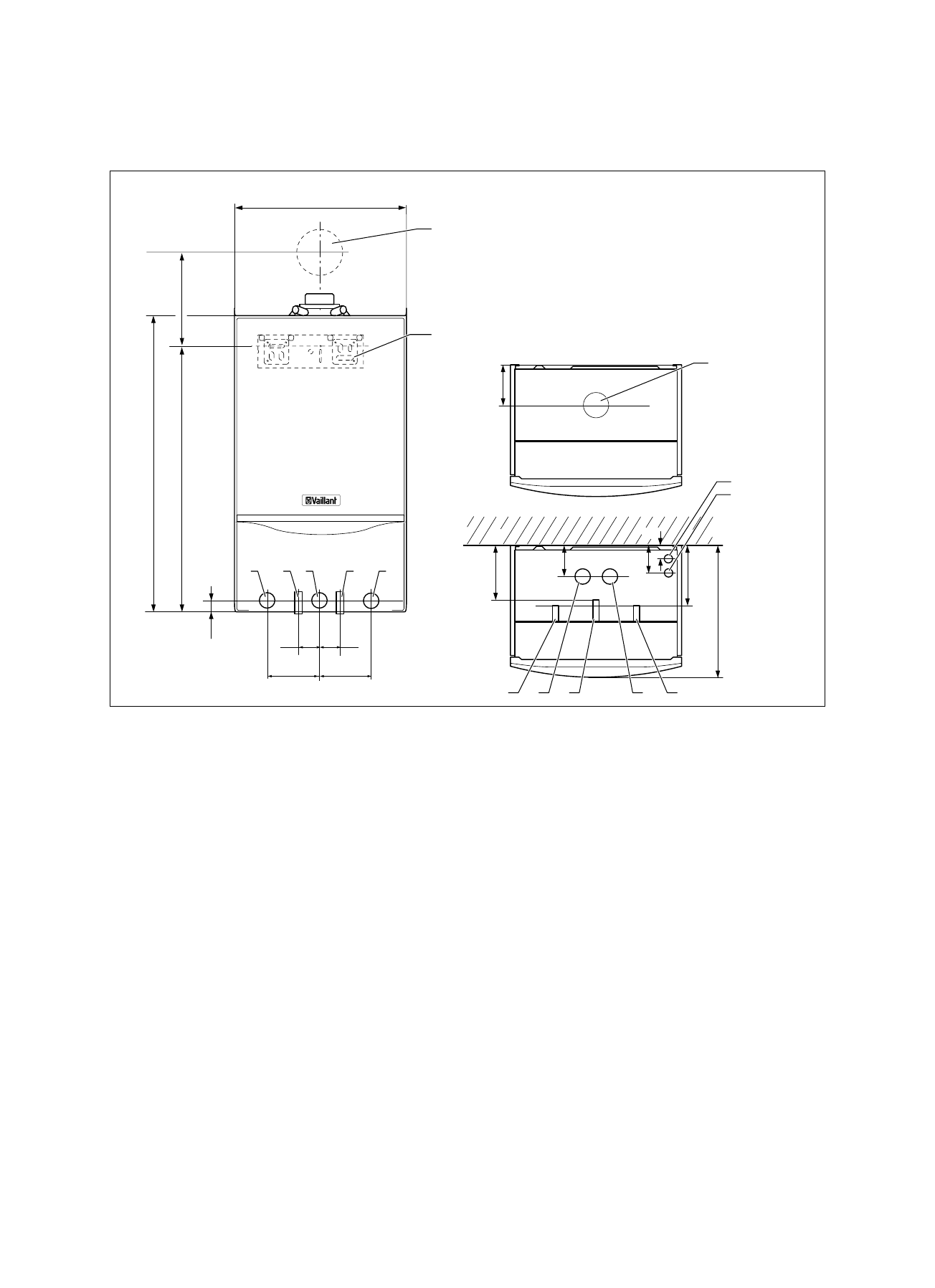

Рис. 4.4 Присоединительные размеры в мм (аппараты VU)
Пояснение к рис. 4.4
1 Патрубок отводящей линии отопления Ø 22 мм
2 Патрубок холодной воды G 1/2
3 Подсоединение газа Ø 15 мм
4 Патрбук горячей воды G 1/2
5 Патрубок подающей линии отопления Ø 22 мм
6 Кронштейн
аппарата
7 Ввод воздухопровода/газоотвода через стену
9 Патрубок
воздухопровода/газоотвода
10 Патрубок конденсатоотводчика Ø 19 мм
11 Патрубок предохранительного клапана отопительной установки Ø 15 мм
4 Монтаж
