Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
5.6 Предохранительный
клапан
отопительной
установки
min.
180
1
2
3

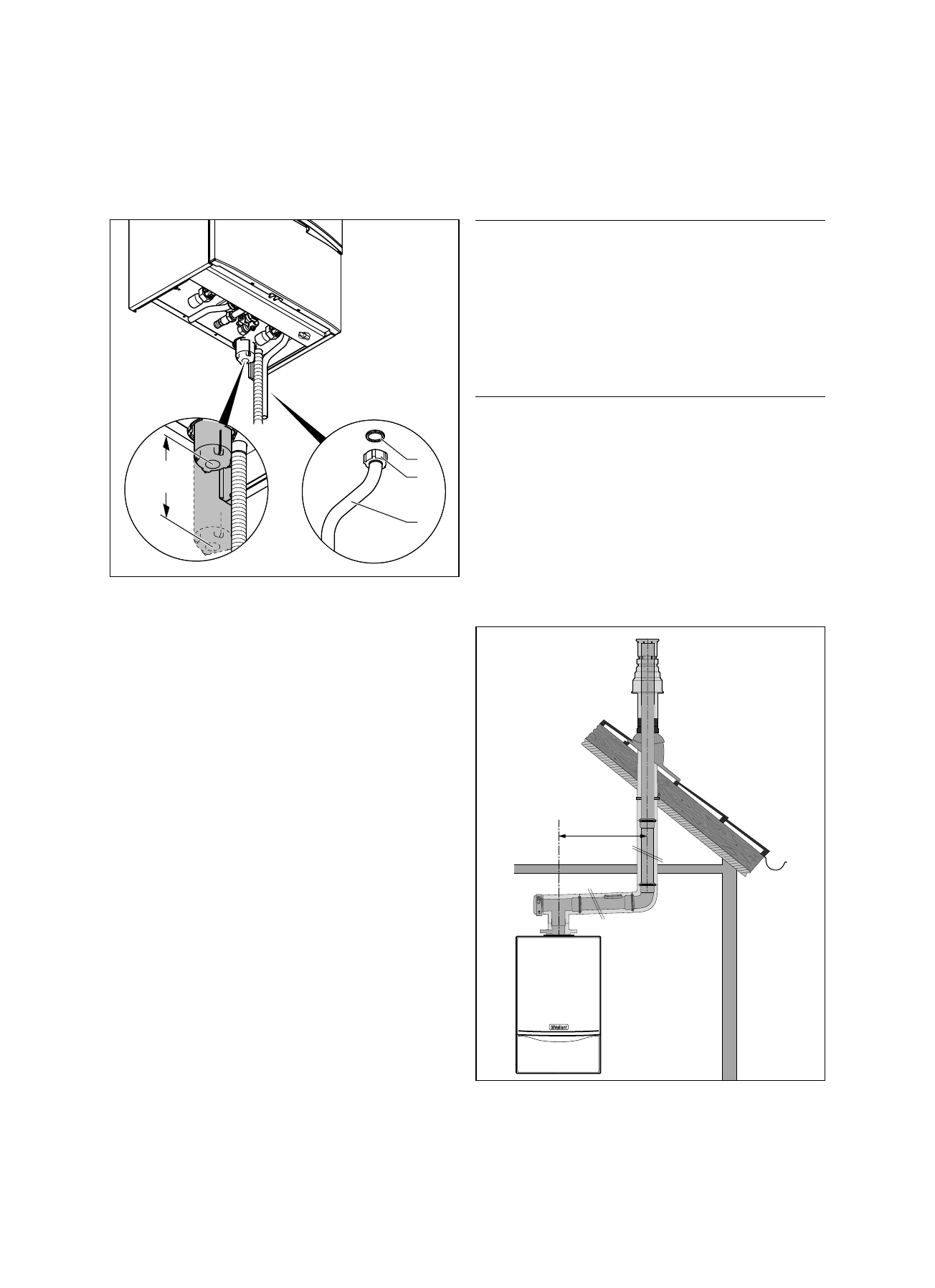

Рис. 5.6 Монтаж сливной трубы на предохранительном клапане (при-
мер: аппарат VUW)
i
Сливная линия предохранительного клапана должна
быть установлена так, что она не мешала при снятии
и установки нижней части сифона. Ме рекомен-
дуем не укорачивать поставленную сливную трубу.
Под сифоном должно остаться пространство для
монтажа как минимум 180 мм.
Предохранительный клапан отопительной установки встроен в
отопительный аппарат.
>
Вложите уплотнение (
1
) в накидную гайку (
2
) и привинтите
сливную трубу (
3
) на предохранительном клапане.
>
Прокладываемая сливная линия должна быть максимально
короткой и с уклоном от аппарата.
>
Линия должна заканчиваться так, чтобы выходящие вода или
пар не травмировали людей и не повреждали кабели или
другие электрические детали. Обратите внимание на то, что
конец линии должно быть видно.
5.7 Воздухопровод/газоотвод
a
Опасность!
Опасность для жизни от отходящих газов!
Аппараты фирмы Vaillant сертифицированными
совместно с оригинальными системами дымоходов/
воздуховодов фирмы Vaillant. В случае применения
других принадлежностей возможны функциональные
нарушения, которые могут привести к отравлению и
материальному ущербу.
>
Используйте только оригинальные системы дымо-
ходов/воздуховодов фирмы Vaillant.
Следующий воздухопровод/газоотвод предлагается в виде при-
надлежности и может быть скомбинирован с аппаратом:
– Концентрическая система, пластик, Ø 60/100 мм
– Концентрическая система, пластик, Ø 80/125 мм
Стандартно все аппараты ecoTEC plus оснащены патрубком
дымохода/воздуховода Ø 60/100 мм либо Ø 80/125 мм
(VU OE 376/3-5). Выбор оптимально подходящей системы зави-
сит от индивидуального случая монтажа и применения.
>
Установите дымоход/воздуховод на основании руководства
по монтажу, входящего в объем поставки аппарата.
X
Рис. 5.7 Пример монтажа: Вертикальный кровельный ввод
5 Установка
