Wassermenge)

– h ä u f i g e s   E i n l e i t e n   v o n   Wa s s e r   z u m

Auffüllen der Anlage

– falls die Anlage teilweise oder vollständig

geleert werden muss.

4.4

MONTAGE DES ZUBEHÖRS

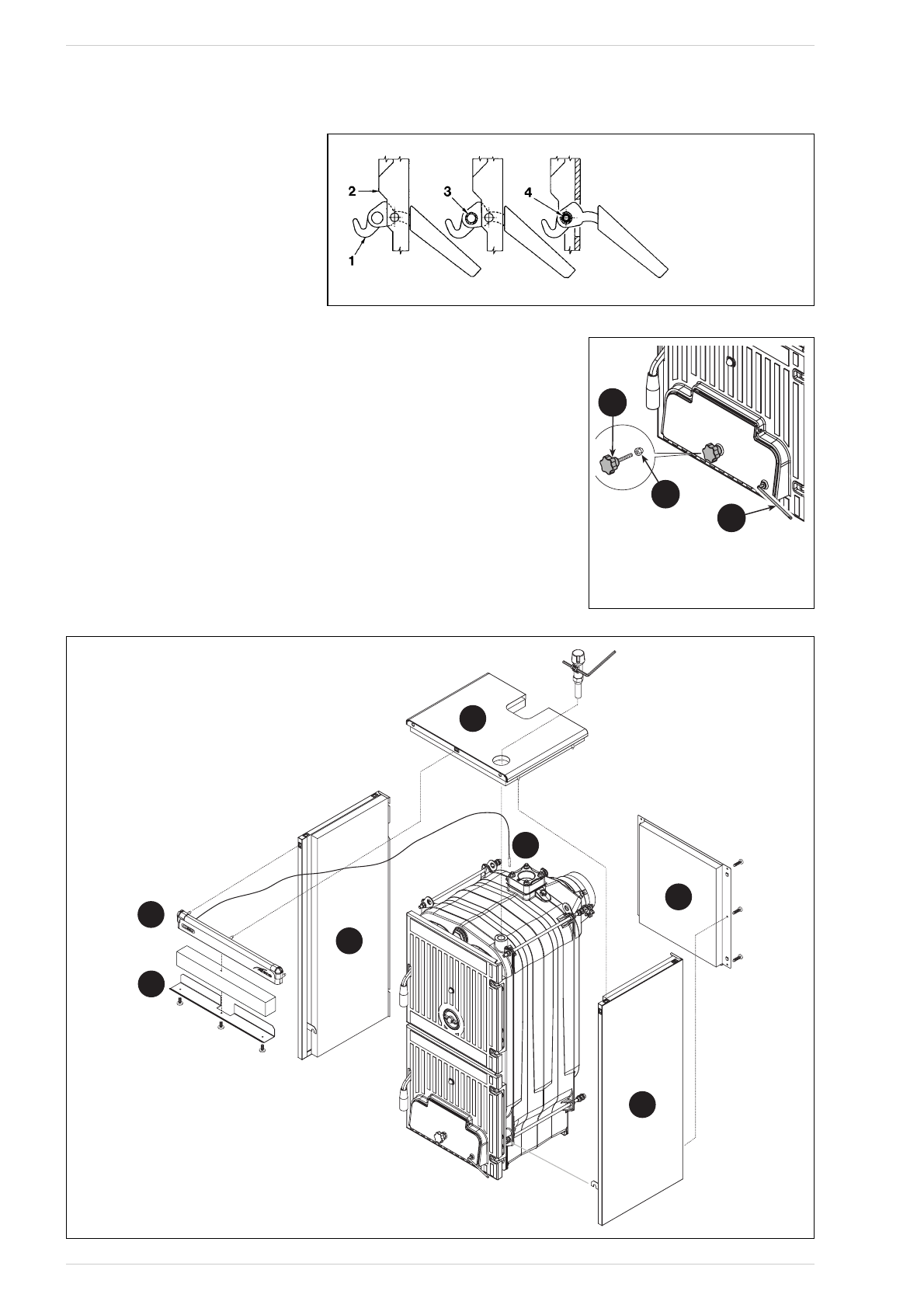

(Abb. 5 - Abb. 5/a)

Die Griffe zum Verschließen der Türen und
die Schraube mit dem Einstellknauf für den
Schieber für die Zuluf t wer den separ at
geliefer t, da sie während des Transpor ts
beschädigt wer den könnt en. Sowohl die
Griffe wie die Schraube mit Knauf befinden
sich in Nylontüten im Ascheauf fangbehäl-
ter. Für die Montage der Griffe wie folgt vor-
gehen (Abb. 5):
– Einen Griff (1) nehmen, in den Schlitz der

Tür zur Befüllung (2) einführen und das
Röllchen (3) in die Bohrung des Grif f s
einse tzen; dur ch Einse tzen des elas ti-
schen Splints (4) den Griff feststellen.

– Dieselbe Vorgehensweise für die Tür des

Aschenkastens anwenden.

Für die Montage der Schraube mit Knauf
wie folgt vorgehen (Abb. 5/a):
– Die Befestigungsschraube M8 x 60 des

Schieber s der Zuluf t auf der Tür des

Aschenkastens entfernen und die Sch-
raube mit dem Knauf aus Bakelit (1), die
in der Verpackung enthalten ist, einsch-
rauben. Auf das Ende der Schraube M10
die Blindmutter mit Kappe (2) setzen.

– Den Hebel M6 (3) am Zuluf tschieber

befestigen, indem er gegen rechts in die
waagerechte Stellung gebracht wird. An
dem Ende des Hebels befindet sich eine
Bohrung, durch die die Kette des Ther-
mostatreglers geführt wird.

4.5

MONTAGE DES MANTELS (Abb. 6)

Auf der Rückseite des Heizkessels sind auf
die beiden oberen Zugst angen drei Mut-
tern geschraubt: Die zweite und dritte Mut-

6

5

1

7

4

2

8

Abb. 6

67

LEGENDE
1 Griff
2 Tür zur Befüllung
3 Röllchen
4 Elastischer Splint

Abb. 5

1

2

3

LEGENDE
1 Schraube mit Knauf M10 x 70
2 Blindmutter mit Kappe
3 Hebel M6

Abb. 5/a
