O   S I S T E M A   D E   A Q U E C I M E N T O   N O S
SEGUINTES CASOS:
– Sistemas muito grandes (com elevados

níveis de água).

– Frequentes adições de água de compen-

sação no sistema.

– Caso seja necessár io o esvaziament o

parcial ou total do sistema.

4.4

MONTAGEM ACESSÓRIOS
(fig. 5 - fig. 5/a)

Os puxadores de fecho de portas e os para-
fusos com manipulo de regulação da válvula
de ar são fornecidos à parte já que poderão
danificar-se durante o transporte.  Tanto os
puxadores como o parafuso com manipulo
estão colocados em sacos de nylon inseri-
dos no interior do reservatório de recolha
de cinzas. Para a montagem dos puxadores
fazer do seguinte modo (fig. 5):
– Pegar num puxador (1), inseri-lo na aber-

tura da por ta de carga (2) e inserir o
rolo (3) no furo do puxador; bloquear o
puxador inserindo a cavilha elástica (4).

– Fazer a mesma operação para o puxa-

dor da porta do cinzeiro.

Para a montagem do parafuso com mani-
pulo fazer do seguinte modo (fig. 5/a):

– Retirar o parafuso M8 x 60 que fixa a

válvula de emissão de ar à porta do cin-
zeiro e apertar o parafuso com manipulo
em baquelite (1) fornecido na embala-
gem. Colocar na extremidade do parafu-
so M10 a porca cega com calota (2).

– Fixar a alavanca M6 (3) à válvula de ar

colocando-a em horizontal em direção à
direita. A alavanca tem na extremidade
um furo ao qual será ligada a corrente
do regulador termostático.

4.5

MONTAGEM DA COBERTURA
(fig. 6)

Do lado posterior da caldeira, sobre duas
ligações superiores, estão aper tadas três

6

5

1

7

4

2

8

Fig. 6

19

LEGENDA

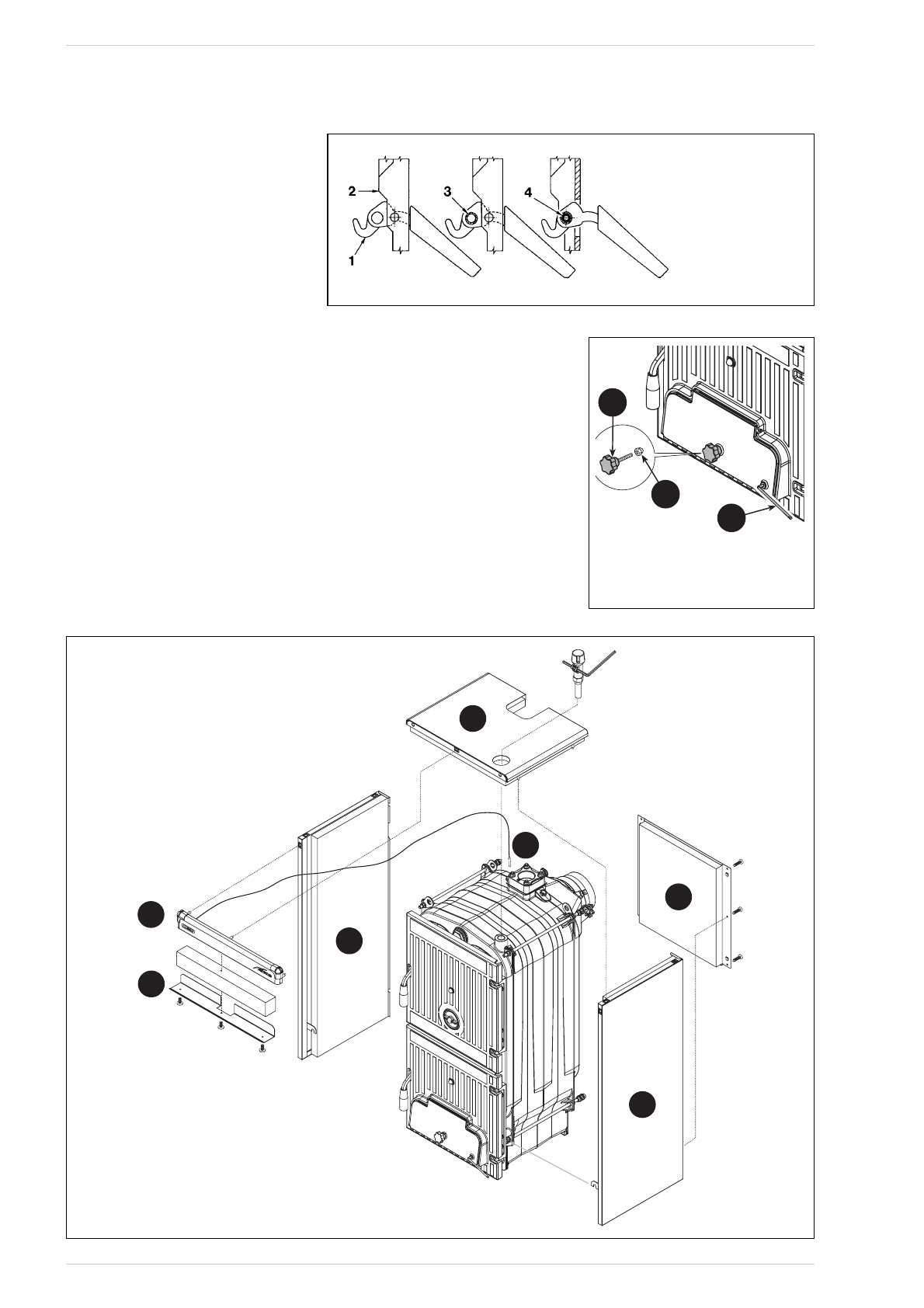

1 Puxador
2 Porta de carregamento
3 Rolo
4 Cavilha elástica

Fig. 5

1

2

3

LEGENDA
1 Parafuso com manipulo M10 x 70
2 Porca cega com calota
3 Alavanca M6

Fig. 5/a
