18

4.1

LOCAL DA CALDEIRA

Verificar se o local tem os requisitos e
características correspondentes às nor-
mas em vigor. É também necessário que o
local tenha o fluxo de ar necessário para
uma combustão correcta.
É portanto necessário efectuar aberturas,
nas paredes do local, com as seguintes
características:
– Ter uma secção livre de pelo menos 6

cm

2

por cada 1,163 kW (1000 kcal/h).

A   s e c ç ã o   m í n i m a   d a   a b e r t u r a   n ã o
deverá ser inferior a 100 cm

2

. A secção

também pode ser calculada utilizando a
seguinte fórmula:

onde “S” é representado em cm

2

e “Q”

em kcal/h

– A aber tura deve encontrar-se na par te

baixa de uma parede ext erna, de pre-
ferência oposta à parede onde se encon-
tra a evacuação dos gases queimados.

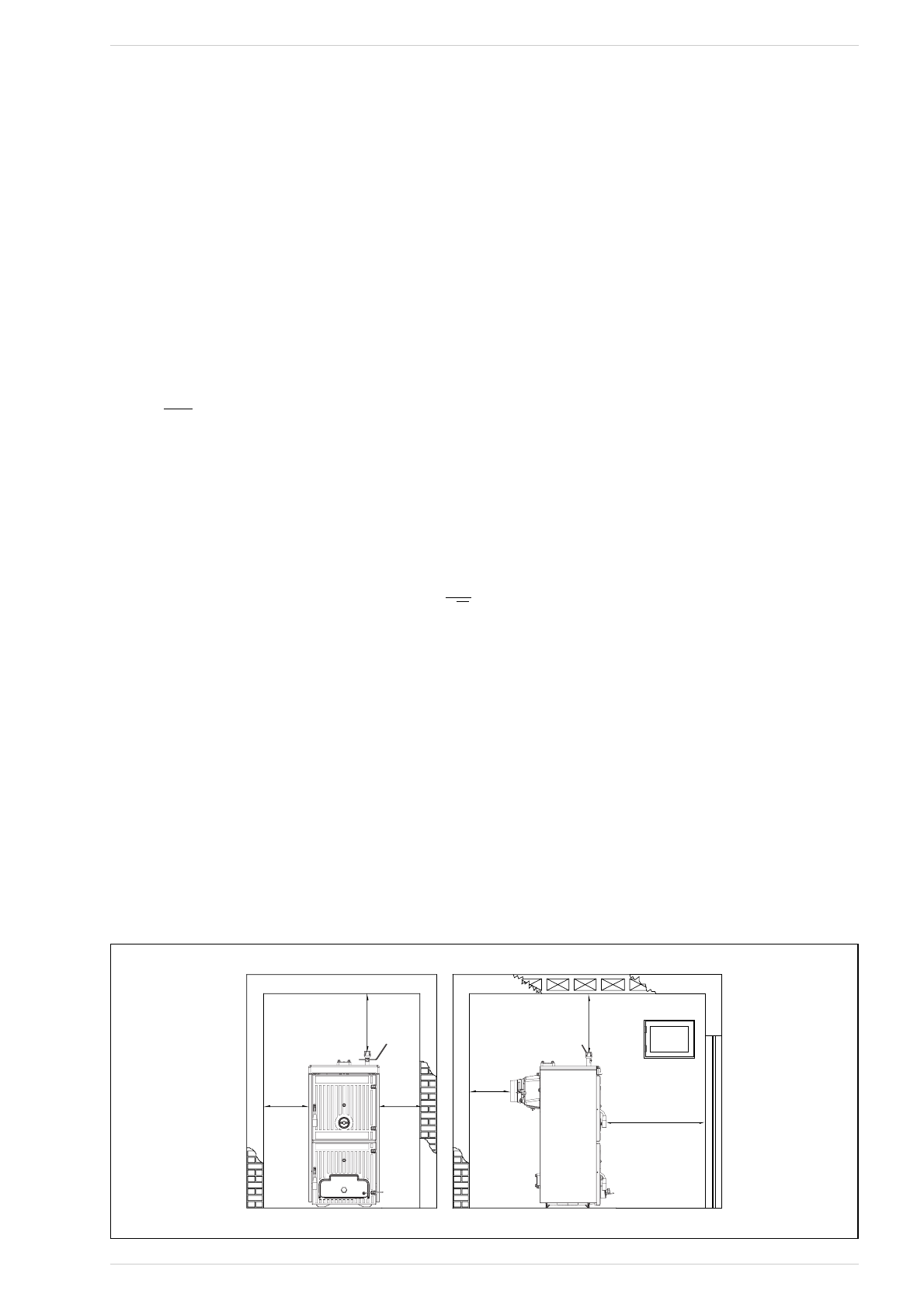

4.1.1

Posicionamento em central
térmica (fig. 4)

A caldeira deve ser instalada em uma base
não combustível. Com a instalação feita a
caldeira deverá estar na horizontal e bem
estável para reduzir as eventuais vibrações
e o ruído. Atrás da caldeira se deverá, de
qualquer forma, deixar um espaço livre, de
f or ma a per mitir a aber tur a e a manu-
tenção do ventilador.

ATENÇÃO: As distâncias mínima indica-
das na figura são obrigatórias e são ape-
nas para modelos tendo potências supe-
riores a 35 kW.

4.2

LIGAÇÃO Á CHAMINÉ

A chaminé deverá ter as seguintes carac-
terísticas:

– Deve ser fabricada em material imper-

meável e resistente à temperatura dos
fumos e respectivas condensações.

– Deve t er r esis tência mecânica e suf i-

ciente e fraca conductibilidade térmica.

– Deve ser perfeitamente estanque, para evi-

tar o arrefecimento da própria chanminé.

– Deve ter uma inclinação o mais vertical

possível e a parte terminal deve ter um
aspirador es t ático que assegur e uma
evacuação ef icient e e cons t ant e dos
produtos da combustão.

– De modo a evitar que o vento possa criar

à volt a da saída zonas de pressão t ais
que obstruam a força de ascenção dos
gases queimados, é necessár io que o
o r i f í c i o   d e   d e s c a r g a   s o b r e s s a i a   p e l o
menos 0,4 metros de qualquer estrutura
adjacente à chaminé (incluindo o cimo do
telhado) distante pelo menos 8 metros.

– A chaminé deve t er um diâmetr o não

inferior ao tubo de saída da caldeira; no
caso das chaminés com secção quadra-
d a   o u   r e c t a n g u l a r,   a   s e c ç ã o   i n t e r n a
deverá ser superior em 10% à secção
do tubo de saída da caldeira.

– A secção útil da chaminé pode ser deter-

minada com a seguinte fórmula:

S

secção em cm

2

K

coeficiente em redução:
– 0,045 para lenha
– 0,030 para carvão

P

potência da caldeira em kcal/h

H

altura da chaminé em metros medi-
da a partir do eixo da chama até à
descarga da chaminé para a atmo-
sfera. Para a dimensão da chaminé,
deve-se tomar em linha de conta a
a l t u r a   e f e c t i v a   d a   c h a m i n é   e m
metros, medida a par tir do eixo da
chama até ao alto, diminuida de:
– 0 , 5 0   m   p o r   c a d a   m u d a n ç a   d e

dir ecção da condut a de ligação
entre a caldeira e a chaminé;

– 1,00 m por cada metro de troço

horizontal da própria ligação.

4.3

LIGAÇÃO DO APARELHO

É necessário que as ligações sejam fáceis
de retirar por meio de tubos com uniões
giratórias. É sempre aconselhável montar
tampas de intersecção nas tubagens do
equipamento de aquecimento.

ATENÇÃO: É obrigatória a montagem da
válvula de segurança na instalação, não
incluídos na entrega.

4.3.1

Enchimento do sistema

Antes de fazer a ligação da caldeira é boa
p r á t i c a   f a z e r   c i r c u l a r   á g u a   n o s   t u b o s
p a r a   e l i m i n a r   o s   e v e n t u a i s   c o r p o s
estranhos que poderão comprometer a
boa funcionalidade do aparelho.

O enchimento é feito lentamente para per-
mitir à bolhas de ar de sair através das
aberturas, colocadas no sistema de aqueci-
mento. Em sistemas de aquecimento de
circuito fechado a pressão de carregamen-
to a frio do sistema e a pressão de pré-car-
regamento do vaso de expansão deverão
corresponder ou, de qualquer forma, não
ser inferiores à altura da coluna estática
do sistema (por exemplo, para uma coluna
estática de 5 metros, a pressão de pré-
carregamento do vaso e a pressão de car-
regamento do sistema deverão correspon-
der pelo menos ao valor mínimo de 0,5
bar).

4.3.2

Características da água
de alimentação

A água de alimentação do circuito de aque-
cimento deve ser tratada em conformida-
de com a Norma UNI-CTI 8065.
É adequado recordar que até as pequenas
i n c r u s t a ç õ e s   d e   a l g u n s   m i l í m e t r o s   d e
espessura provocam, devido à sua baixa
condutividade térmica, um notável sobrea-
quecimento das paredes da caldeira crian-
do graves problemas.
É   A B S O LU TA M E N T E   I N D I S P E N SÁV E L   O
TRATAMENTO DA ÁGUA UTILIZADA PARA

4

INSTALAÇÃO

Q

S

=

100

P

S

= K

√

H

600

1300

1000

600

600

1000

Fig. 4
