2.10
УСТАНОВКА ГОРЕЛОК
П о с л е м о н т а ж а кол л е к т о р а , в к а м е р у
сгорания следует устанавливать отверстиями
кверху одну за другой горелки.
Монтировать таким образом, чтобы основа
горелки поместилась в отверстии панели,
разделяюшей на сектора чугунный корпус
( Ч е р т е ж 1 0 ) . П р и с о е д и н и т ь г о р е л к у к
коллектору при помощи шурупа TCB М5 x 8.
2.11
УСТАНОВКА
ОБЛИЦОВОЧНЫХ
ПАНЕЛЕЙ
Для монтажа панелей необходимо провести
следующие операции (Чертеж 11):
– Ус т а н о в и т ь м е ж д у о с н о в а н и я м и д в у х
торцов опоры передней и задней панели (1).
– Присоединить боковые опоры (2 и 3) к
задней и передней панелям (1), используя
гайки М6, поставляемые в комплекте.
– Прикрепить с помощью пальцевых муфт
п а н е л ь ( 4 ) к п а н е л и ( 5 ) , а п а н е л ь ( 7 ) к
панели (8).
– Присоединить панели (4-5) к панели (6), а
панели (7-8) – к панели (9), вставив в пазы
и для большей надежности закрутить 2
самонарезающих винта 7SP x 1/2”.
– Установить панели (4 и 6) на опору (3),
закрепив их в пальцевые муфты. Ту же
о п е р а ц и ю
н у ж н о
п р о в е с т и
д л я
присоединения панелей (7 и 9) к опоре (2).
– Ус т а н о в и т ь н и ж н ю ю ч а с т ь п е р е д н е й
п а н е л и ( 11 ) , з а к р е п и в ш у р у п а м и ,
находящимися на опорном кронштейне
коллектора и корпуса; прикрепить стенки
панелей (6 и 9) двумя самонарезающими
винтами 7SP x 1/2”.
– Установить переднюю верхнюю стенк у
( 1 2 ) ,
п р и с о е д и н я я
е е
ч е т ы р ь м я
самонарезающими винтами 7SP x 1/2” к
панелям (5-8) и к внутренней стенке (11).
– Закрепить восемью самонарезающими
в и н т а м и 7 S P x 1 / 2 ” , п о с т а в л я е м ы м и в
комплекте, заднюю стенку (13) к панелям
(4-5) и (7-8).
– Закрепить цоколь (14) к панелям (6) и (9).
– Та к и м же о б р а з о м п р и с о е д и н и т ь
внешнюю переднюю панель (16).
– Установить крышку (10) и дверцу (15).
142

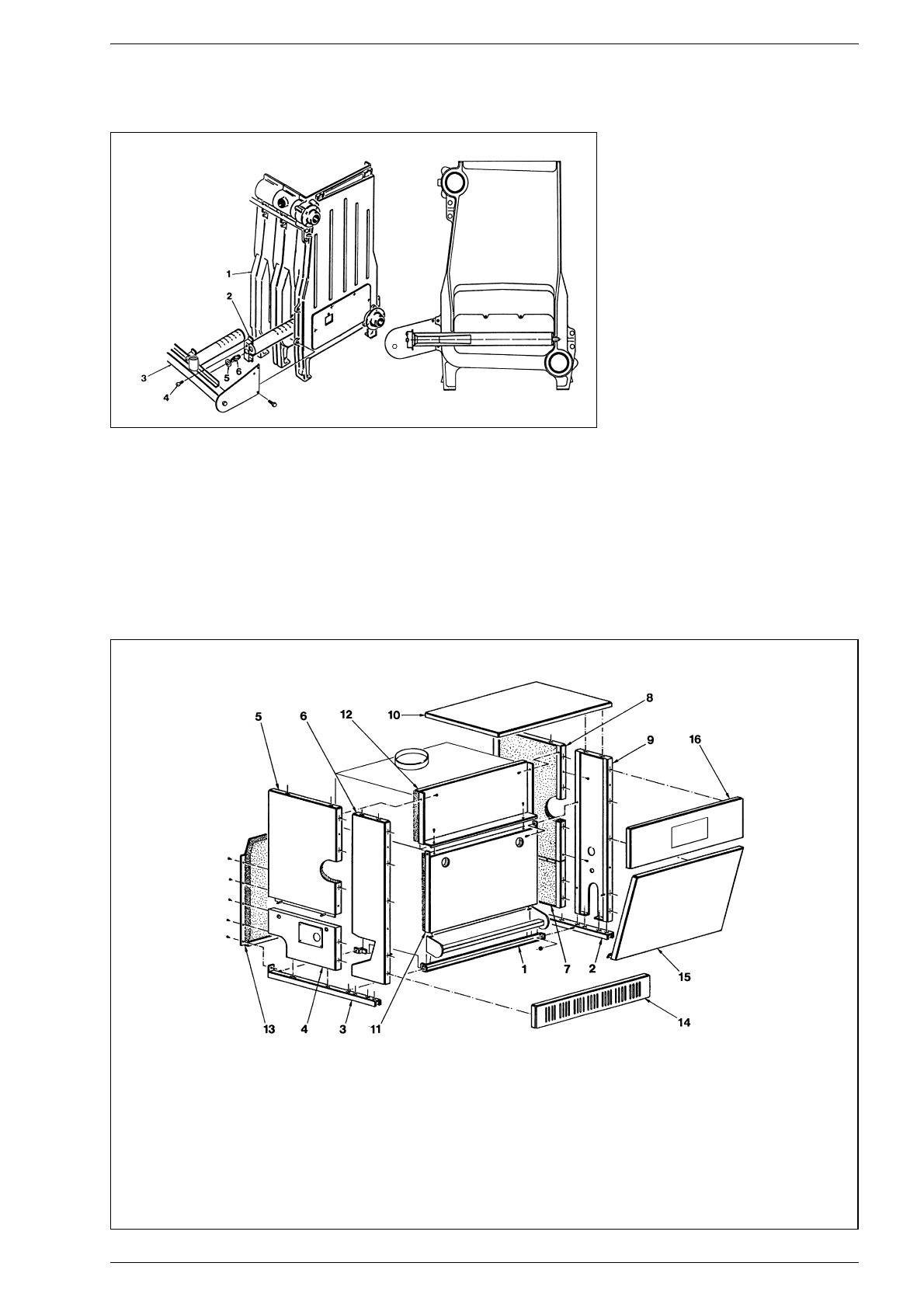

Чертеж 10
ПЕРЕЧЕНЬ
1 Корпус котла
2 Горелка
3 Коллектор горелок
4 Шуруп TCB М5 x 8
5 Алюминиевая
шайба
ø
14
6 Сопло горелки
ПЕРЕЧЕНЬ
1 Опоры передней и задней панели
2 Опора правой боковой панели
3 Опора левой боковой панели
4 Задняя нижняя боковая левая панель
5 Задняя верхняя боковая левая панель
6 Передняя боковая левая панель
7 Задняя нижняя боковая левая панель
8 Задняя верхняя боковая правая панель
9 Передняя боковая правая панель
10 Крышка
11 Передняя нижняя панель
12 Передняя верхняя панель
(панель чистки)
13 Задняя панель
14 Цоколь
15 Дверца
16 Верхняя передняя панель
П Р И М Е Ч А Н И Е : П а н е л и ( 6 ) и ( 9 ) м о г у т
быть взаимозаменены, при этом следует
у ч и т ы в а т ь , ч т о п а н е л ь с от в е р с т и е м
д ол ж н а б ы т ь у с т а н о в л е н а н а т о й
стороне, где расположен газовый блок.
Чертеж 11
