соответствующими комплектующими код
6 0 5 0 9 0 0 ( Ч е р т е ж 6 ) , с д а в л и в а я
одновременно верхнюю и нижнюю втулку.
Е с л и в о в р е м я д а н н о й п р о ц е д у р ы
п р о д в и же н и е эл е м е н т о в н е б уд е т
равномерным и параллельным, следует
вставить зубило в блокирующий участок и
с его помощью добиться параллельности
между элементами. Соединение элементов
можно будет считать оконченым, когда их
внешние края соприкоснутся.
– При завершении сбора секции вставить
шнур в желобок и продолжить соединять
о с т а в ш и е с я эл е м е н т ы д о п ол н о й
комплектации корпуса котла.
ПРИМЕЧАНИЕ: Перед началом общего
монтажа оборудования чугунный корпус
следует испытать на прочность давлением
7,5 Бар.
2.7
СБОРКА ДЫМОХОДА
Дымоход поставляется четырьмя отдельными
частями, соединяемыми между собой винтами,
которые поставляются в комплекте (Чертеж
7 ) . С н а ч а л а с п о м о щ ь ю д е в я т и
с а м о н а р е з а ю щ и х в и н т о в Т Е 1 2 Е x 1 / 2 ”
присоединяется правая боковая (2) к верхней
панели (1). Та же операция проводится с левой
боковой панелью (3). В заключении нужно
присоединить панель чистки (4). По окончании
с б о р к и с л е д у е т у с т а н о в и т ь д ы м о хо д н а д
чугунным корпусом и закрепить, используя
поставляемые в наборе четыре винта ТЕ М8 x
30 с фиксирующими пластинами (Чертеж 7/а).
2.8
УСТАНОВКА ВОДНОГО
РАСПРЕДЕЛИТЕЛЯ
В о д н ы й к р а н р а с п ол оже н н а кол л е к т о р е
обратной трубы, который, в свою очередь,
расположен на правой стороне генератора. В
случае необходимости переноса на левую
сторону, следует убедиться в том, что оба
ряда отверстий распределителя направлены
один на другой, в направлении передней
части котла (Чертеж 8).
2.9
УСТАНОВКА КОЛЛЕКТОРА
ГОРЕЛОК
Для установки коллектора горелок нужно
ввинтить 4 шурупа ТЕ М8 x 16 в нарезные
выступы, находящиеся на дву х торцевых
частях корпуса котла (Чертеж 9).
141

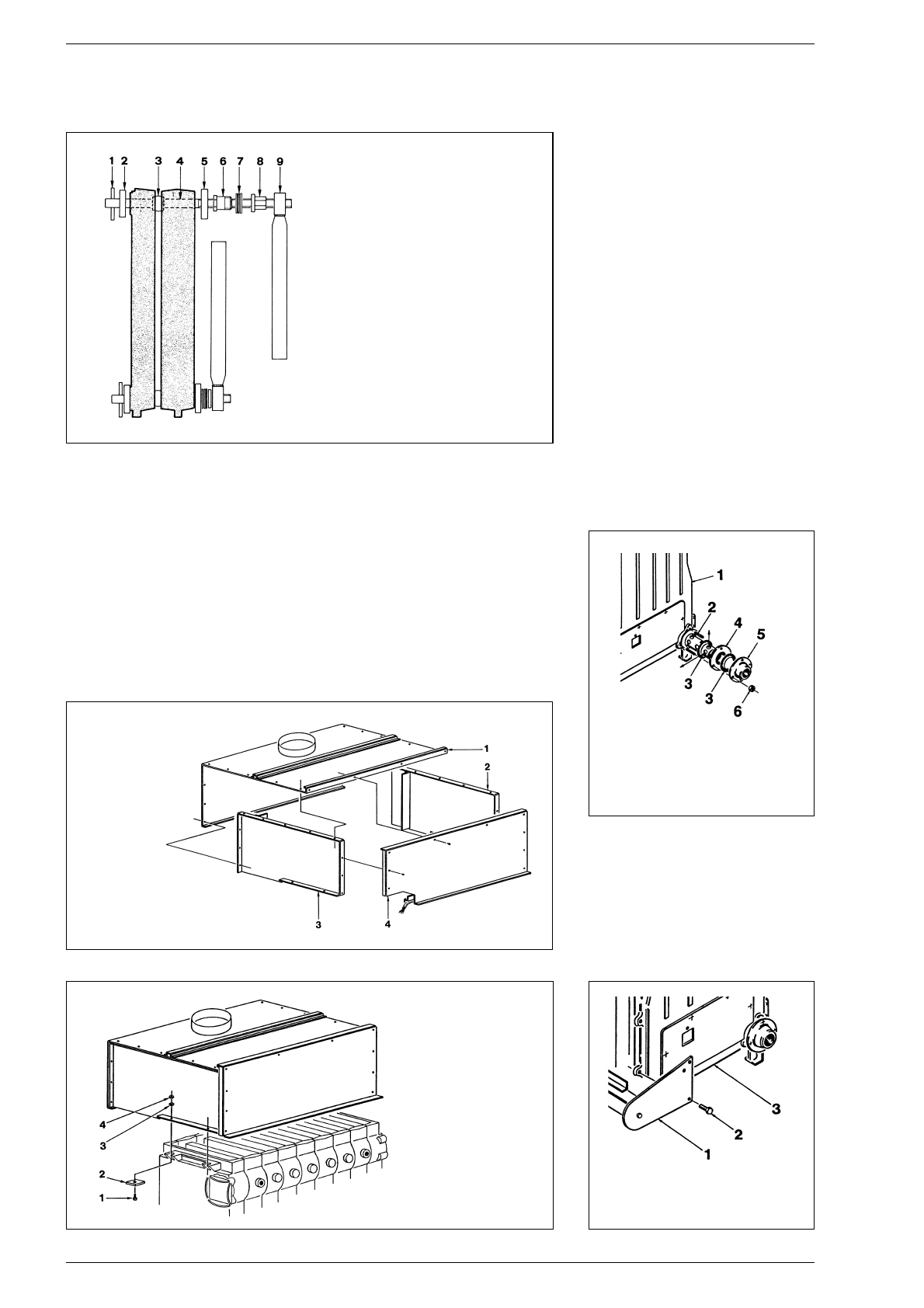

ПЕРЕЧЕНЬ
1 Штифт
2 Фланец
ø
35/87
3 Двойной конус
4 Тяга
5 Фланец
ø
50/87
6 Патрубок
7 Упорная подушка
8 Гайка
9 Гаечный ключ
Чертеж 6
ПЕРЕЧЕНЬ
1 Верхняя панель
2 Боковая правая панель
3 Боковая левая панель
4 Панель чистки
Чертеж 7
Чертеж 7/a
ПЕРЕЧЕНЬ
1 Винт ТЕ М8 x 30
2 Фиксирующая
пластина
3 Шайба
ø
8,4
4 Гайка М8
ПЕРЕЧЕНЬ
1 Корпус котла
2 Конусный болт М12 x 60
3 Уплотнение
ø
65/95 x 2
4 Труба распредилитель
5 Фланец с шейкой DN50 2”
6 Гайка M12
Чертеж 8
Чертеж 9
ПЕРЕЧЕНЬ
1 Коллектор горелок
2 Шурупы ТЕ М8 x 16
3 Правый торец
