3.1
ЭЛЕКТРОННЫЕ УСТРОЙСТВА
“RS Mk.II”
с автоматическим включением (без
искры зажигания) обладает электронным
пультом управления и защиты типа SM 191.1
со встроенным трансформатором (Чертеж
15). Включение и выявление пламени
контролируется
двумя
сенсорами,
установленными на разных концах горелки.
Наличие тяги контролируется дымовым
термостатом.
Включение происходит в самой горелке, при
этом гарантирована полная безопасность,
аварийное выключение и блокировка в
случае отсутствия газа срабатывают в
течение двух секунд.
3.1.1
Рабочий цикл
Перед
включением
котла
следует
проконтролировать
вольтомметром
правильность электрического соединения
контактной панели. Должны быть учтены
позиции фаз и нейтрали, как это отмечено на
схеме. Нажать на основной выключатель. В
этот момент котел запущен, через
электронный блок управления и защиты SM
191.1 посылается пусковому электроду
разряд, и одновременно открывается газовый
клапан. Запуск горелки обычно занимает
одну-две секунды.
Вероятны также случаи, когда включение не
происходит,
и,
в
следствие
этого,
срабатывают сигналы блокировки устройств.
Эти случаи могут быть следующими:
–
Присутствие воздуха в трубах
Устройство регулярно осуществляет цикл,
посылая ток пусковому электроду, который
пробует включиться максимум в течение
восьми секунд. В случае невключения
горелки, устройство блокируется.
Это может случиться при первом запуске
или после долгого периода простоя котла с
попадением воздуха в трубы. Данная
ситуация может быть спровоцирована
закрытым краном газа или поврежденной
катушечной
обмоткой
клапана,
не
позволяющей ему открытие.
–
Пусковой электрод не подает разряда
В котле отмечается только поступление
газа в горелку, по истечении восьми секунд
устройство блокируется.
Причиной может быть повреждение
провода
электрода
или
плохое
фиксирование зажима 10; или же у
оборудования сгорел трансформатор.
–
Отсутствие искры
С момента включения наблюдается
постоянный разряд электрода, несмотря на
то, что горелка является включенной. По
истечении восьми секунд прекращается
разрядка,
выключается
горелка
и
зажигается
сигнальная
лампа
блокирования аппаратуры.
Эта проблема возникает в случае ошибки
подключения, когда не соблюдается
позиция фазы и нейтрального положения в
контактном зажиме. Шнур электрода
обнаружения неисправен или сам электрод
сильно изношен, необходимо заменить его.
ПРИМЕЧАНИЕ:
В
случае
блокирования
аппаратуры
необходимо нажать на сигнальную кнопку,
но прежде следует подождать не менее 20
секунд. В обратном случае аппаратура не
разблокируется.
3.1.2
Система ионизации
Контроль системы ионизации осуществляется
с помощью микроамперметра лучше, если он
будет цифровым со шкалой от 0 до 50 µА.
Концы микроамперметра должны быть
присоединены
последовательным
соединением к электропроводу электрода
обнаружения.
При нормальной работе аппарат должен
показывать 6÷12 µА.
Минимальная величина ионизированного
тока, при котором блокируется оборудование,
- около 1 µА.
В таком случае необходимо проверить
электрические контакты и степень износа
концов электрода и их керамической защиты.
3.2
СТУПЕНЧАТЫЙ РЕГУЛИРУЮЩИЙ
ТЕРМОСТАТ
К о т л ы м о д е л и
“ R S M k . I I ”
о б е с п е ч е н ы
р е г ул и р у ю щ и м т е р м о с т а т о м с д в о й н ы м
контактом обмена и дифференцированным
г р а д у и р о в а н и е м , ко т о р ы й п р о и з в о д и т ,
прежде чем произойдет полное отключение
горелки, понижение мощности с помощью
группы катушек (Чертеж 22), установленных
на регуляторе газового клапана. Эта система
ступенчатой модуляции позволяет получить
следующие преимущества:
– Более высокий КПД котла.
– С о х р а н е н и е в п р е д е л а х д о п у с т и м ы х
параметров повышения температуры в
чугунном корпусе (тепловая инерция) во
время выключения горелки.
3.3
ПРОТИВОПОЛОЖНОЕ
РАСПОЛОЖЕНИЕ ДВУХ КОТЛОВ
По запросу могут быть поставлены детали,
позволяющие для экономии пространства в
котельной, расположить котлы друг напротив
друга.
Объединение
помогает
также
облегчить подводку дымохода, поскольку в
данном случае труба вывода будет единой для
обоих котлов (Чертеж 16-17).
Таблица №2
приводит соотношение между
парой котлов и диаметром дымовой трубы.
146
3
Технические характеристики
SECONDA
ELETTROVALVOLA
GAS
PRESSOSTATO GAS
VALVOLA GAS
BOBINA
2
4
1
3

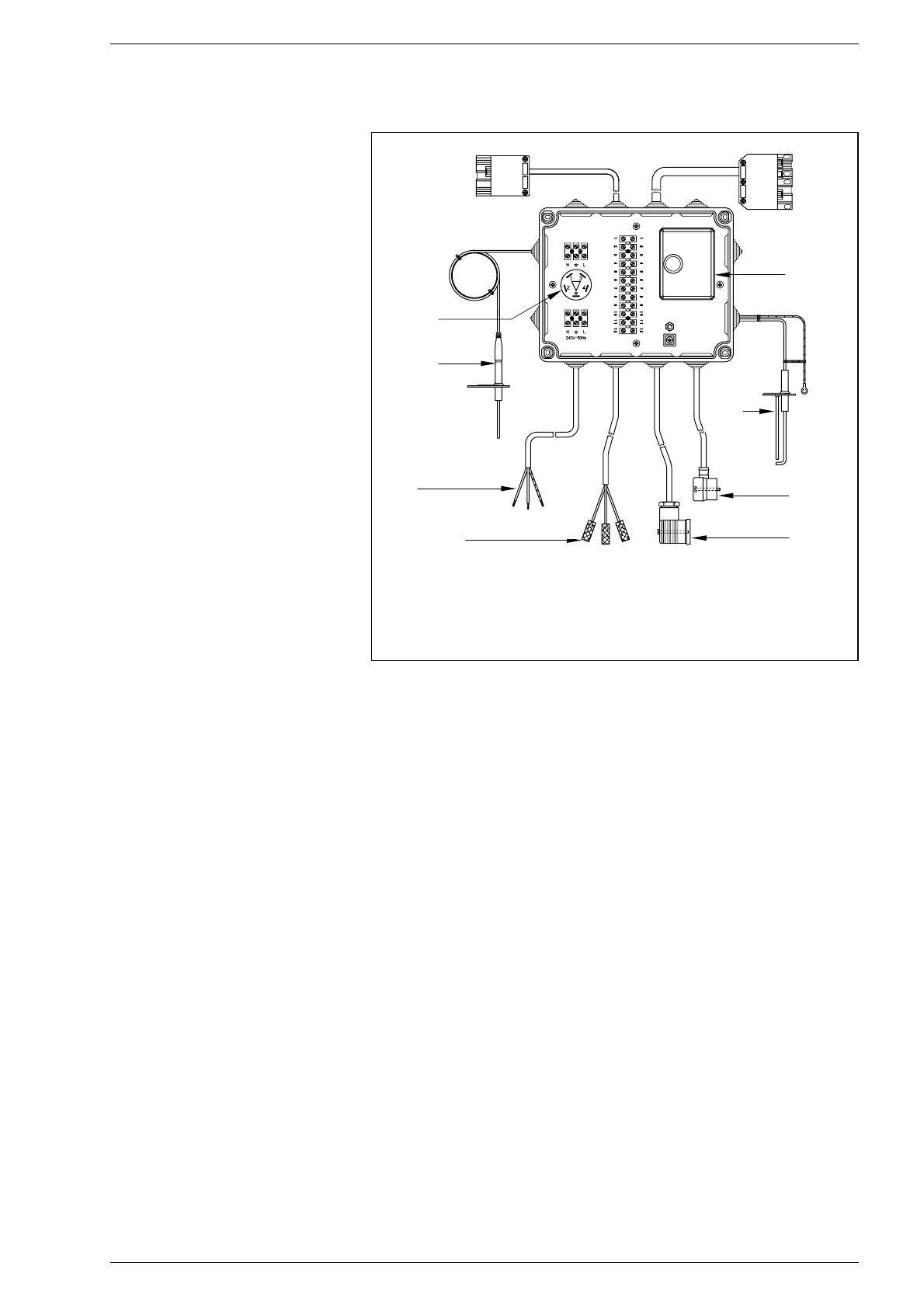

Чертеж 15
ПЕРЕЧЕНЬ
1
Электронный блок управления
и защиты SM 191.1
2 Помехоподавляющий фильтр
3 Пусковой электрод
4 Электрод обнаружения
ВТОРОЙ
ЭЛЕКТРОГАЗОВЫЙ
КЛАПАН
РЕЛЕ ДАВЛЕНИЯ ГАЗА
ГАЗОВЫЙ КЛАПАН
КАТУШКА
