138
1.4
ДОСТАВКА
Термосекции
“RS Mk.II”
поставляются тремя
блоками:
БЛОК №1
Чугунный блок, установленный на палету,
укомплектован следующим образом:
– 2 фл а н ц а с ш е й ко й 2 ” д л я п о д а ч и и
обратного хода,
– 1 глухой фланец,
– 1 крепежный фланец 3/4” для спускного
крана,
– 2 дверцы камеры сгорания со смотровым
люком,
– 2 кожуха для термостатов и термометра,
– 1 распределитель воды для коллектора
о б р а т н о г о хо д а , п р е д л а г а е м ы й в д в у х
вариантах:
длина 406 мм для модели
“151÷194”
длина 851 мм для модели
“215÷279”
.
БЛОК №2
Деревянный ящик включает:
– разобранную дымовую камеру,
– коробку с облицовочной панелью,
– основные горелки в количестве равном
числу секций, предвиденном моделью, без
одного элемента,
– коллектор для горелок,
– пластиковый пакет с находящимися в нем:
• 13 винтов М5 x 8 для присоединения
горелок к коллектору ,
• 32 самонарезающих винта 12Е x 1/2” для
п р и с о е д и н е н и я д ы м о в о й к а м е р ы ко
внешней панели,
• 4 винта М8 x 30 с круглыми пластинками,
гайка М8 для присоединения дымовой
камеры к корпусу котла,
• 1 спускной кран 3/4” с пробкой.
БЛОК №3
Коробка содержит:
– Газовый блок, состоящий из:
• 1 о с н о в н о г о г а з о в о г о к л а п а н а с
катушками,
• реле давления газа,
• отборника давления 1/8”,
• второго электрогазового клапана.
– Электрощит, состоящий из:
• контрольной аппаратуры BRAHMA SM 191.1,
• помехоподавляющего фильтра,
• электродов включения и обнаружения,
• о т в о д о в с о е д и н е н и я с п ул ьт о м
управления,
• фиксирующих винтов.
– Пульт управления, в который входят:
• д в у хс т у п е н ч а т ы й
р е г ул и р у ю щ и й
термостат,
• п р е д о х р а н и т е л ь н ы й т е р м о с т а т с
возможностью ручного включения,
• термометр,
• сигнальная лампа давления газа,
• с и г н а л ь н а я
л а м п а
б л о к и р о в к и
аппаратуры,
• светящийся рубильник,
• фиксирующие винты.
6
7
4
2
3
1
5

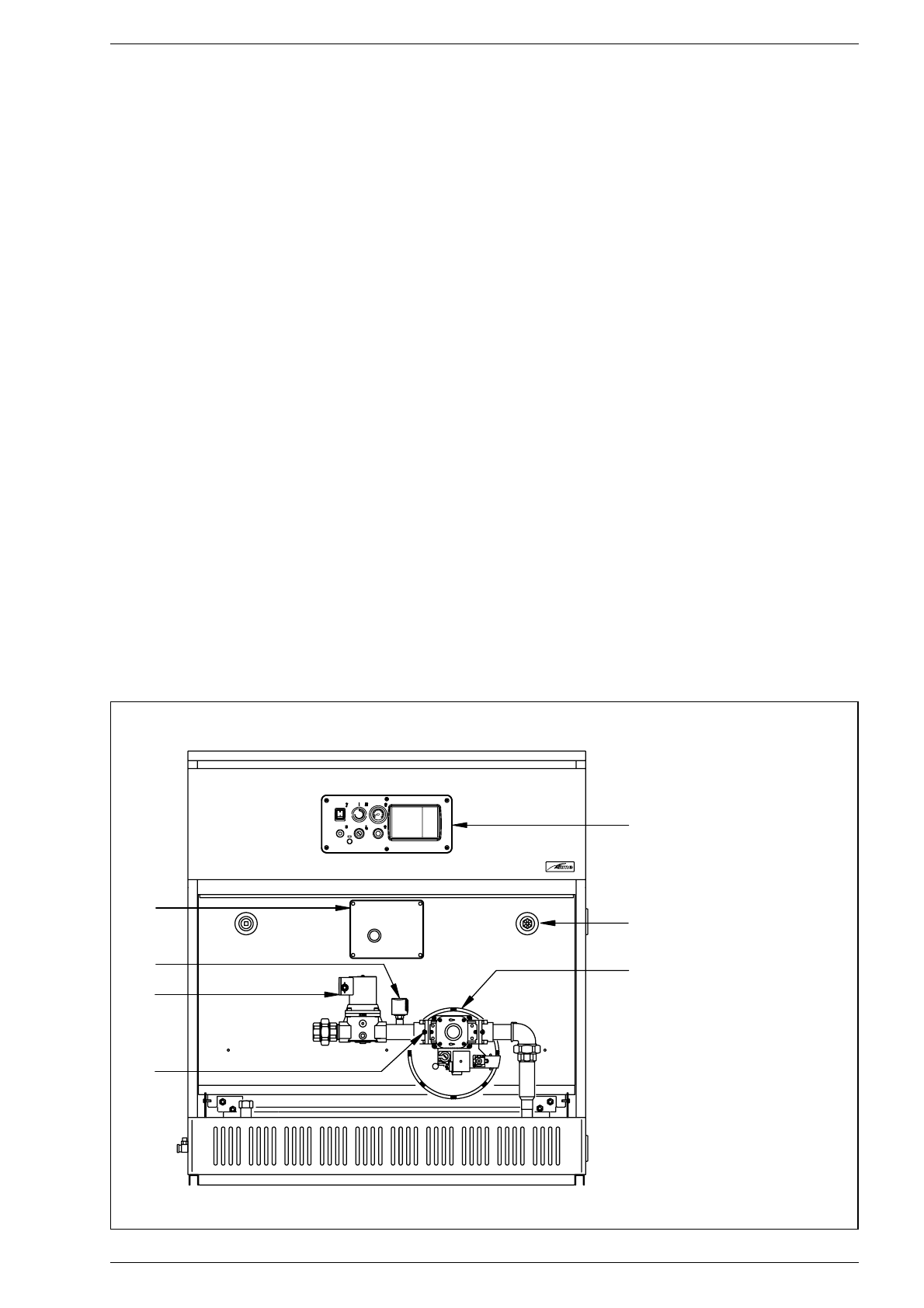

Чертеж 2
ПЕРЕЧЕНЬ
1 Электрощит
2 Реле давления газа
3 Второй газовый электроклапан
4 Отборник давления 1/8”
5 Пульт управления
6 Кожух для размещения
термометра
7 Газовый клапан
1.5
ВНУТРЕННИЙ ВИД ПЕРЕДНЕЙ ЧАСТИ КОТЛА
