7

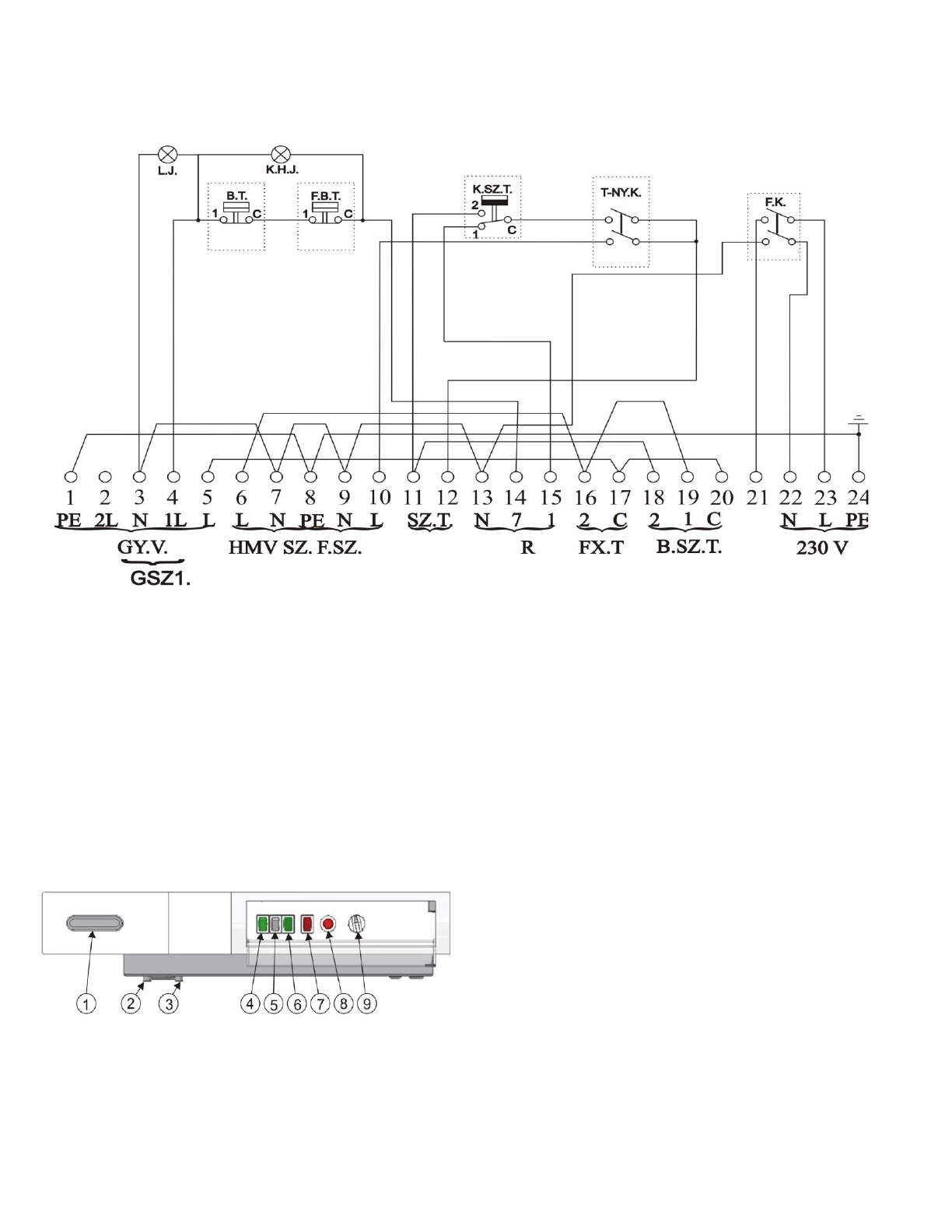

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Krafter ...RAP, RAE

Пояснения:

T-NY.K.

Переключатель режима Лето/Зима

GY.V.

Подключение горелки котла (AE)

F.K.

Включатель с индикатором

G.SZ.

Подключение горелки котла (AP)

K.SZ.T.

Термостат регулирования котла

HMV SZ

Насос хозяйственной воды

B.T.

Термостат ограничения температуры

N

Провод ноль

F.B.T.

Термостат регулирования дымового газа

L

Провод фаза

SZ.T.

Комнатный термостат

PE

Заземление

F.SZ.

Циркуляционный насос отопления

K.H.J

Сигнал помех от ограничителей

1L.

Фаза магнитной катушки газового клапана

L.J.

Индикатор пламени

ПАНЕЛЬ УПРАВЛЕНИЯ

1 –

Термометр котла

2 –

Термостат контроля дымовых газов

3 –

Термостат ограничения температуры

4 –

Главный выключатель

5 –

Переключатель режима Зима/Лето

6 –

Индикатор рабочего режима

7 –

Индикатор неисправности

8 –

Кнопка сброса неисправности с индикатором (reset)

9 –

Термостат котла
