11

МОНТАЖ И СЕРВИС

Монтаж  могут  производить  только  обученные
специалисты  имеющие  все  разрешения  на
данный вид работ.

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Котлы  RÖDA  Krafter  следует  устанавливать  только  в  том
помещении,  которое  соответствует  нормам  по  вентиляции
и  в  котором  организована  приточная  вентиляция.  Для
исключения  попадания  пыли  с  пола  котельной,  котел
необходимо  устанавливать  на  фундамент  высотой  150-200
мм. Контур фундамента

может выходить за контур котла не

более чем на 50 мм.

Во

избежание

размораживания

котла,

а

в

последующем  и  системы  отопления,  планируйте
место установки в отапливаемом помещении.

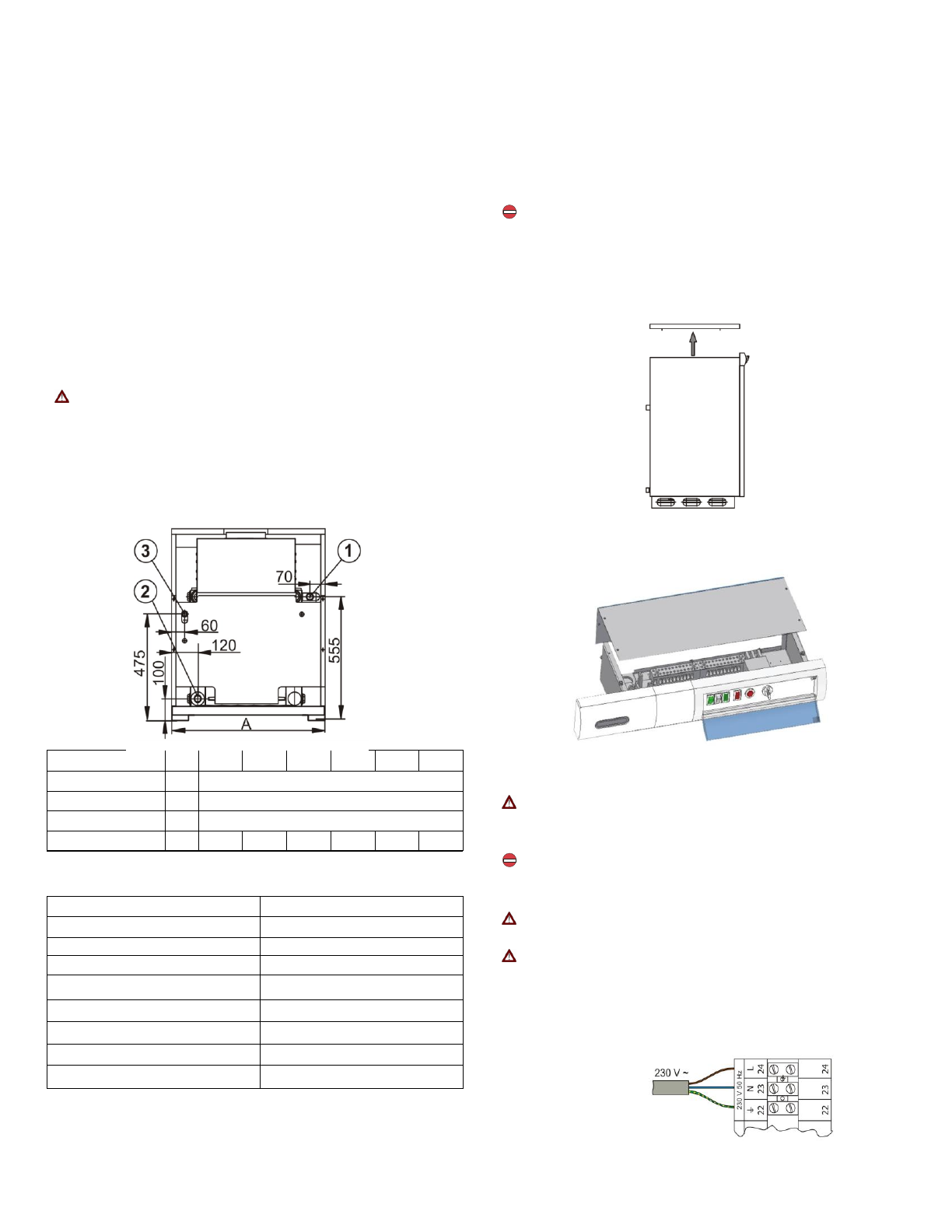

ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Krafter

R 16

R 24

R 32

R 40

R 50

R 60

1 – подача в СО

Ø

1”

2 – возврат из СО

Ø

1”

3 – газ

Ø

¾”

A

мм  485

485

560

635

710

785

ПАРАМЕТРЫ ТЕПЛОНОСИТЕЛЯ

Электрическая проводимость

< 200 mV/cm (25°C)

Ионы хлоридов

< 50 ppm

Ионы серной кислоты

< 50 ppm

Общее содержание железа

< 0,3 ppm

Щелочные металлы

< 50 ppm

Жесткость воды

35°F

Ионы серы

0

Аммонийные ионы

0

Ионы кремния

< 50 ppm

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Оборудование

имеет

следующие

параметры

для

подключения  к  сети:  230  В/50  Гц,  Клеммы  подключения  к
электрической  сети  расположены  в  панели  управления
котла.

Для  подключения  котла  к  сети  обязательно

обратитесь  в  авторизованный  сервисный  центр,  не
пытайтесь производить подключение самостоятельно!

Доступ к колодкам осуществляется следующим образом:



Снять  верхнюю  крышку  котла,  зафиксированную
защелками;



Отверткой

выкрутить

винты

крышки

панели

управления,  и  открыть    доступ  к  контактным
клеммам;



Подключите  кабель  питания  к  контактным  клеммам
котла;

При

подключении

соблюдайте

полярность.

Подключение заземляющего провода обязательно.

   Для

заземления

запрещается

использовать

водопроводные,  газовые,  отопительные  трубы  и
металлоконструкции.

Сечение провода должно быть не менее 1,5 мм2.

На

контактных

клеммах

котла

напряжение

230В/50Гц,  во  избежание  несчастных  случаев  перед
подключением

нужно

обязательно

выключить

автоматический выключатель.

Обозначения:
L – Фаза;
N – ноль;
