14

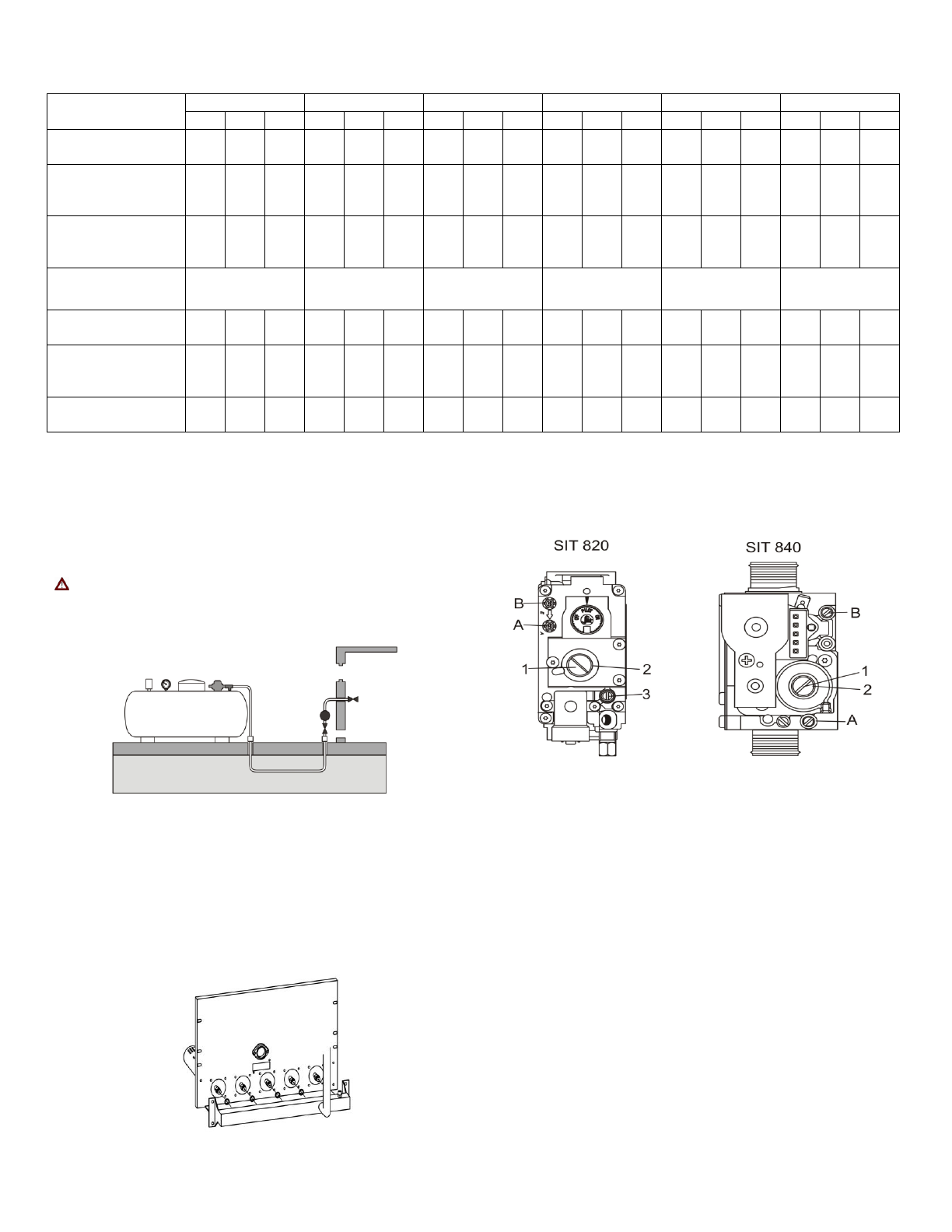

Таблица характеристик газа

Характеристики

Krafter 16...

Krafter 24...

Krafter 32...

Krafter 40...

Krafter 50...

Krafter 60...

G20  G30  G31  G20  G30  G31  G20  G30  G31  G20  G30  G31  G20  G30  G31  G20  G30  G31

„Индекс Wobbe”

[MJ/m3]

45,7  80,9  70,9  45,7  80,9  70,9  45,7  80,9  70,9  45,7  80,9  70,9  45,7  80,9  70,9  45,7  80,9  70,9

Номинальное

давление

*мбар+

20

29

37

20

29

37

20

29

37

20

29

37

20

29

37

20

29

37

Минимальное

давление

*мбар+

17

17

25,9

17

17

25,9

17

17

37

14

17

29,5

14

17

29,5

14

17

29,5

Число форсунок

*шт+

2

3

4

5

6

7

Размер форсунок Ø

*мм+

2,35  1,45  1,45  2,35  1,45  1,45  2,35

1,6

1,6

2,35

1,6

1,6

2,45

1,6

1,6

2,45

1,6

1,6

Давление на

форсунке

*мбар+

12,8  21,4  25,9  12,5  21,4

27

11,6  16,5

22

12,0  17,2  24,1  11,5  19,5  24,5  11,5  18,6

24

Расход газа

*м

3

/ч+

1,6

0,49  0,65  2,54  0,74  0,98  3,33  0,97  1,28  4,28  1,25  1,65  5,13

1,5

1,98  6,13

1,8

2,37

ПЕРЕВОД КОТЛА НА СЖИЖЕННЫЙ ГАЗ

Завод  изготовитель  производит  котлы,  адаптированные
для запуска  на  природном газе (G20).  Для  перевода  котла
на  сжиженный  газ  необходимо  заменить  форсунки  и
настроить газовый клапан.

Обязательно  снимите  замеры  по  давлению  газа
перед подключением газовой линии к котлу.

Для  перевода  котла  на  сжиженный  газ  проделайте
следующие шаги:



Замените

форсунки.

Установите

форсунки

соответствующего диаметра.
Откройте  переднюю  панель.  Выкрутите  форсунки  и
замените  их  на  соответствующие  конкретному  типу
газа.  Обязательно  используйте  специальные  шайбы
при установке форсунок.



Произведите  настройку  газового  клапана  согласно
параметрам в таблице характеристик газа.



Отвинтите заглушку 1;



С  помощью  регулировочного  винта  расположенного
под  заглушкой  2  произведите  регулировку  газового
клапана.  При  повороте  винта  вправо  давление
повышается,  влево  давление  снижается.  Сняв  замеры
настроенного  давления  на  штуцере  «B»  запишите
параметры в акт пуска.



С  помощью  регулировочного  винта  3  настройте
запальную горелку.

Проверьте  давление  газа  входе  в  статике  и  динамике,
запишите показания в акт пуска.


Внимание!  После  перевода  котла  на  сжиженный  газ
замените наклейку типа газа на котле
