4

ОПИСАНИЕ КОТЛА KRAFTER RAE

Напольные  котлы  RODA  серии  Krafter  «

RAP»

  и  «

RAE»

имеют  атмосферную  камеру  сгорания  и  чугунный
теплообменник.  Котлы  данной  серии  предназначены  для
использования

в

отопительных

системах

с

циркуляционным насосом, в жилых домах и общественных
зданиях,  а  также  для  подключения  к  водонагревателям
косвенного нагрева для производства горячей воды.
Напольные  котлы  серии  Krafter  «

RAP»

  и  «

RAE»

  работают

как  на  природном  газе,  так  и  на  сжиженном  газе.  Для
эксплуатации  на  сжиженном  газе,  в  котле  необходимо
заменить  форсунки  и  настроить  газовый  клапан.

Для

перевода  котла  на  сжиженный  газ,  обратитесь  в
авторизованный сервисный центр!

Обозначение

Расшифровка

Krafter

Модель котла

16, 24, 32, 40, 50,

60

Полная мощность котла

(округлено)

R

Одноконтурный

AP

Пьезорозжиг

AE

Автоматический розжиг и

контроль горения

ИДЕНТИФИКАЦИЯ КОТЛА


Для  идентификации  котла  снимите  защитную  крышку  на
левой  стороне  корпуса.  На  внутренней стороне крышки  вы
увидите шильдик с информацией.


Не  удаляйте  и  не  повреждайте  шильдик  с  данными!
Шильдик

содержит

важные

параметры

и

идентификационные  данные  (тип,  заводской  номер,

дата производства и т. д.)

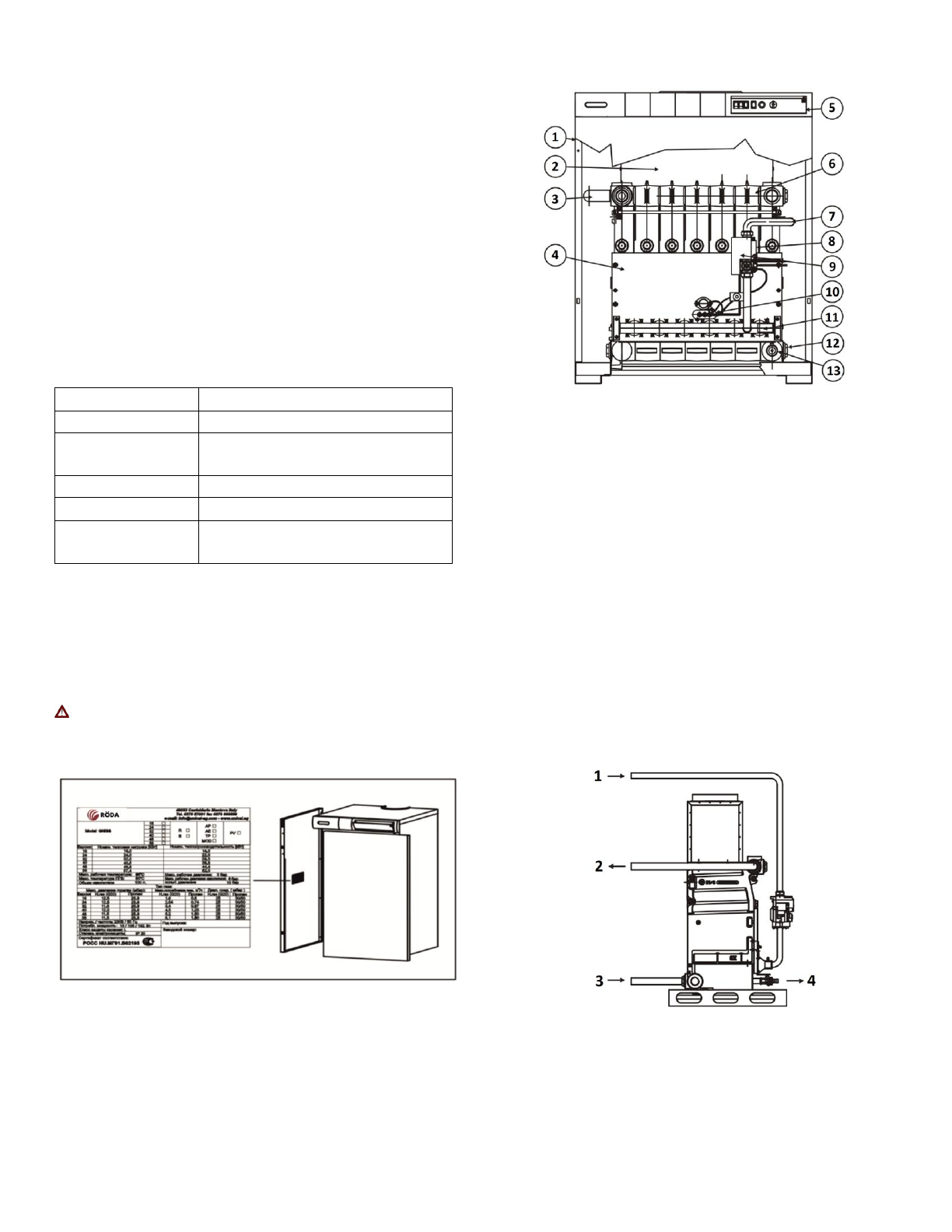

КОНСТРУКЦИЯ

Котлы  серии  Krafter  RAE  имеют  следующую  конструкцию  и
состоят из следующих узлов и деталей:

Перечень деталей:

1.

Кожух котла;

2.

Дефлектор;

3.

Подача теплоносителя;

4.

Горелка;

5.

Панель управления;

6.

Чугунный блок котла;

7.

Ввод газовой линии;

8.

Газовый клапан;

9.

Блок розжига и контроля горения;

10.

Электроды розжига и ионизации;

11.

Газовая рампа;

12.

Заглушка;

13.

Обратная линия теплоносителя;

1.

Подача газа

2.

Подающая линия

3.

Обратная линия

4.

Штуцер слива теплоносителя
