6
Руководство по осблуживанию
Руководство по осблуживанию
Управление и сигнализация

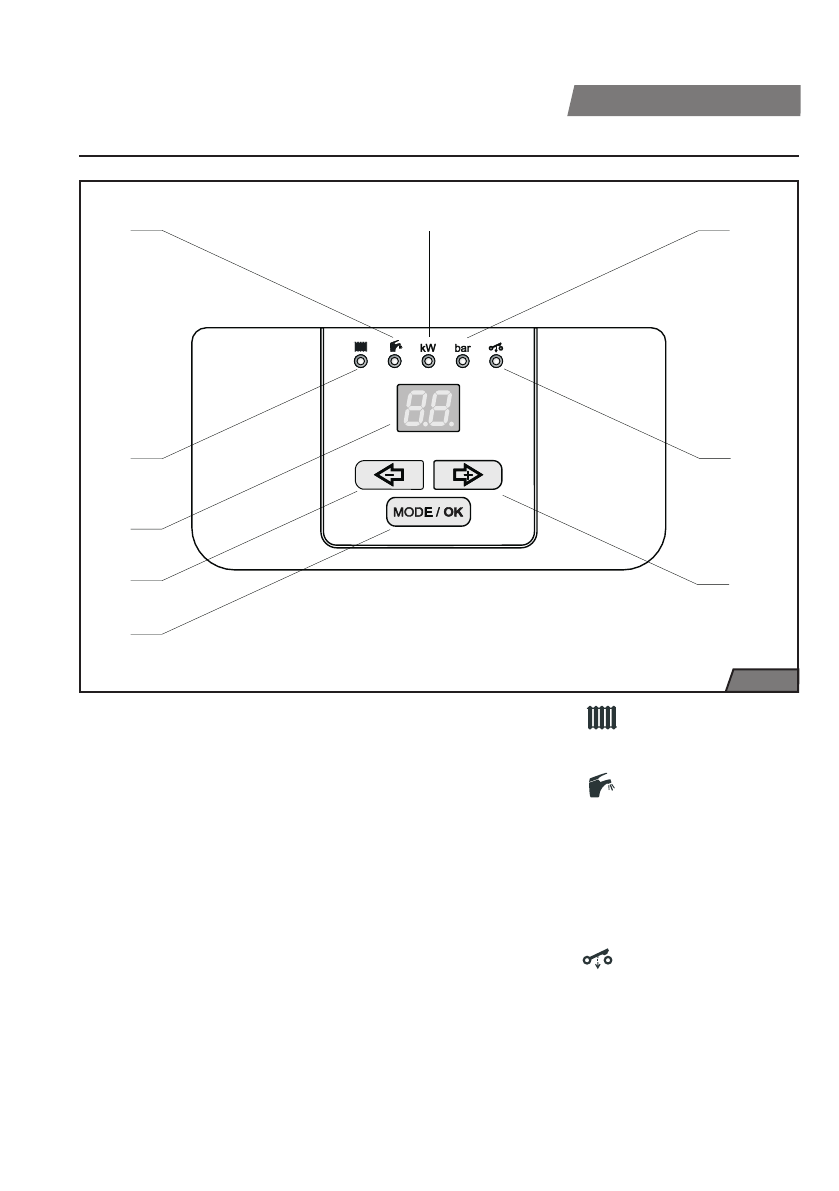

Рис. 1
Панель управления
Посредством панели управления можно
наблюдать за текущими значениями
температуры и давления воды, а также
производить настройку различных
параметров и режимов работы.
Описание элементов управления (Рис. 1):
1.
Кнопка MODE/OK – служит для выбора
и сохранения установленных значений
регулируемых параметров.
2.
Кнопка (-) – служит для уменьшения
значения регулируемого параметра, а
также для выбора отображаемого на
дисплее параметра.
3.
Дисплей - служит для отображения
отдельных регулируемых и
эксплуатационных параметров котла.
4.
Светодиод
– индикация режима
изображения или регулирования
температуры котловой воды.
5.
Светодиод
– индикация режима
изображения или регулирования
температуры горячей хозяйственной воды.
6.
Светодиод "kW" – индикация режима
изображения или установки значений
мнгновенной мощности котла.
7.
Светодиод "bar" – индикация давления
воды в системе отопления.
8.
Светодиод
– индикация текущего
состояния HDO (индикация неисправности
переключающего реле).
9.
Кнопка (+) – увеличение значения
регулируемого параметра, выбор
изображаемого параметра.
1
2
3
4
5
6
7
8
9
Содержание
- 2 версия; Настенный электрический котел; CKAT
- 5 Введение
- 7 Управление и сигнализация; Панель управления
- 8 Выбор режима считывания
- 9 Выбор режима настройки; Регулирование температуры отопления
- 11 Сообщения о неисправностях котла; дисплей
- 13 Характеристика котла; Мощность; Плавное регулирование мощности
- 14 Запуск котла; Запуск и выключение котла; Эксплуатация котла без комнатного
- 16 Защитные функции котла
- 18 Техническое обслуживание и уход; Подпитка системы отопления
- 20 Технические параметры
- 21 Присоединительные размеры котла
- 22 Принципиальная схема котла
- 23 Минимальные расстояния
- 24 Комплектность поставки
- 25 Распределительный трубопровод; Чистота системы отопления; Термостатические клапаны
- 26 Установка котла
- 27 Электрическое подключение котла; После подключения сетевых проводов
- 28 Подключение к однофазной сети; Подключение котла к однофазной сети
- 29 Подключение внешнего накопительного бака ГВС
- 30 Схема подключения к электрокотлу бойлера косвенного нагрева
- 31 Описание к электрическим схемам
- 36 Электрическая схема подключения котла через реле разгрузки
