Котел СКАТ может комбинироваться с
бойлерами косвенного нагрева Protherm
типа B60Z, B100MS, B100Z, B200S,
B200Z и B120S. Система управления
котлом регулирует нагрев бойлера с
помощью NTC датчика бойлера. Датчик
следует подключить к коннектору K8,
расположенному на плате управления
котлом (см. Электрическую схему котла,
поз. 2). В целях обеспечения правильного
функционирования котла и накопительного
бака для их взаимного подключения
Рис.
8

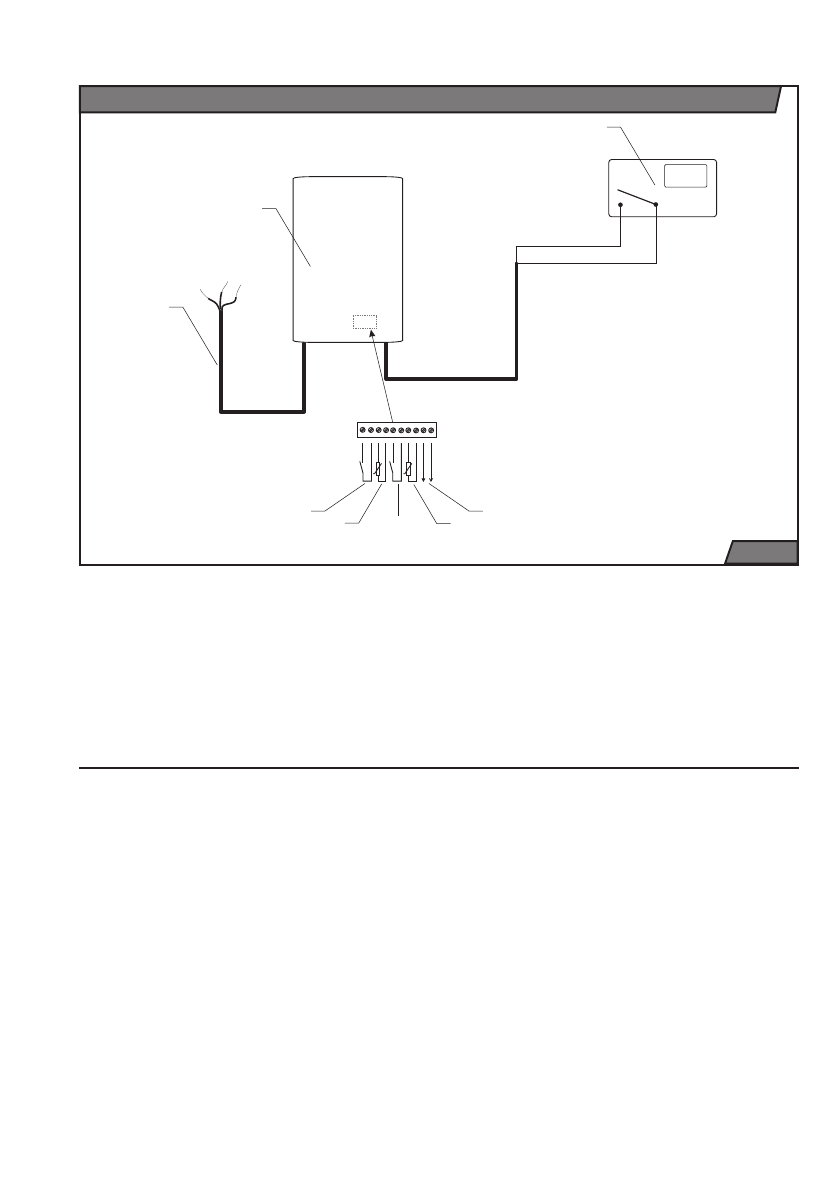

Электрическая схема подключения к котлу периферийных устройств
1
2
8 7
3
K8
1
10
6
5 4
1 подключение электропитания
2 котел
3 комнатный регулятор
4 клеммы для подключения в каскад
(только для котлов серии 24 и 28 кВт)
Подключение внешнего накопительного бака ГВС
необходимо использовать соединительный
комплект 0020015570 производства
компании PROTHERM. Клеммы
трехходового клапана подключаются к
коннектору K2, находящегося на плате
управления. Выбирая накопительный бак
или соединительный комплект, необходимо
проконсультироваться с проектантом или
авторизированным сервисным центром
компании PROTHERM.
5 клеммы для подключения NTC датчика
бойлера косвенного нагрева
6 реле разгрузки
7 клеммы наружного датчика температуры
8 клеммы комнатного терморегулятора
