27
Подключение к однофазной сети
В случае, когда нет возможности
подключиться к трехфазной электрической
сети котлы СКАТ мощностного ряда 6 и
9 кВт, можно подключить к однофазной
электрической сети . Для этого необходимо
воспользоваться соединительным мостиком,
входящим в комплект поставки котла. С
помощью соединительного мостика взаимно
соединяются контакты фазовых проводов
на клеммой колодке, предназначенной для
подачи питающего напряжения к котлу.

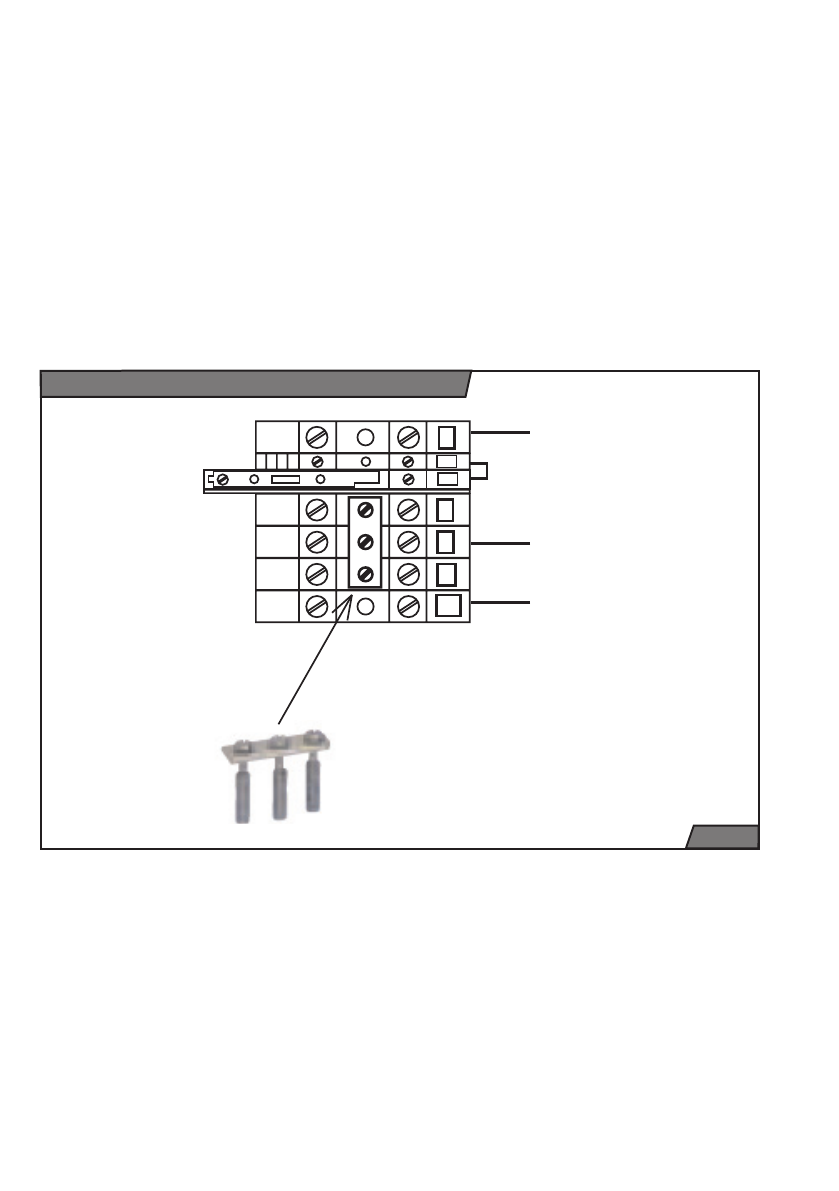

Рис.
7
Подключение котла к однофазной сети
S2
N
L
PE
PE
W
V
U
N
S1
Содержание
- 2 версия; Настенный электрический котел; CKAT
- 5 Введение
- 7 Управление и сигнализация; Панель управления
- 8 Выбор режима считывания
- 9 Выбор режима настройки; Регулирование температуры отопления
- 11 Сообщения о неисправностях котла; дисплей
- 13 Характеристика котла; Мощность; Плавное регулирование мощности
- 14 Запуск котла; Запуск и выключение котла; Эксплуатация котла без комнатного
- 16 Защитные функции котла
- 18 Техническое обслуживание и уход; Подпитка системы отопления
- 20 Технические параметры
- 21 Присоединительные размеры котла
- 22 Принципиальная схема котла
- 23 Минимальные расстояния
- 24 Комплектность поставки
- 25 Распределительный трубопровод; Чистота системы отопления; Термостатические клапаны
- 26 Установка котла
- 27 Электрическое подключение котла; После подключения сетевых проводов
- 28 Подключение к однофазной сети; Подключение котла к однофазной сети
- 29 Подключение внешнего накопительного бака ГВС
- 30 Схема подключения к электрокотлу бойлера косвенного нагрева
- 31 Описание к электрическим схемам
- 36 Электрическая схема подключения котла через реле разгрузки
