Котел Protherm Медведь 50 TLO - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Загружаем инструкцию
21
рис. 5
ТЕРМОПАРА 2
ТЕРМОПАРА 1

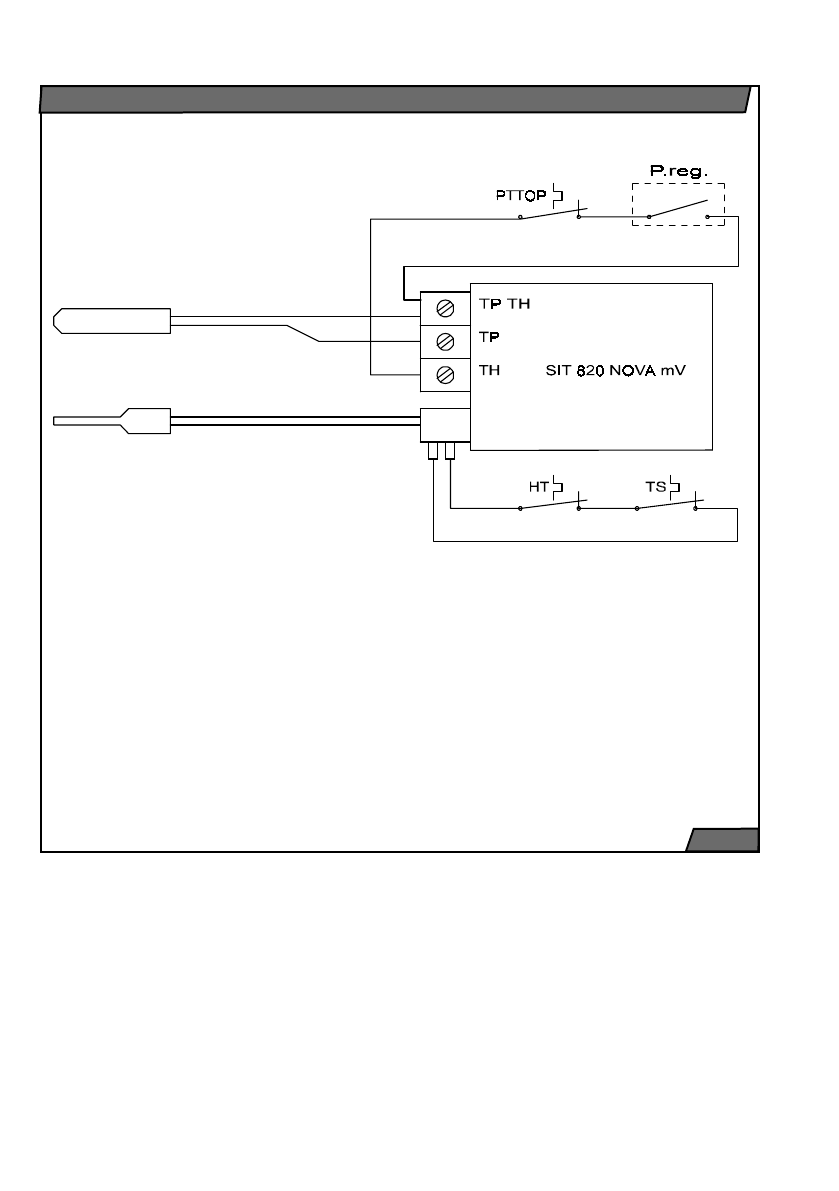

Схема механическо-электрического подключения котла PROTHERM 50(40,30,20)TLO
Условные обозначения :
HT
- аварийный термостат
TS
- термостат продуктов сгорания
PTTOP
- рабочий термостат
P. reg.
- комнатный регулятор
SIT 820 NOVA mV
- автоматический газовый вентиль, питающийся от термопары
ТЕРМОПАРА 1
- термопара термоэлектрического устройства для контроля пламени
ТЕРМОПАРА 2
- термогенератор
Содержание
- 4 Содержание
- 5 Уважаемый Покупатель !; Введение
- 6 Низкотемпературный котёл
- 7 Руководство по эксплуатации; Характеристика котла и типы
- 8 Облицовка; Предназначение и технические нормы безопасности
- 10 Установка котла
- 11 Описание функций управляющих элементов.
- 12 Функция; СКТД; Подготовка и запуск котла; Первый пуск; Эксплуатация котла
- 13 Техническое обслуживание; Указания по безопасности
- 14 Стандартная поставка
- 16 Рабочая схема котла
- 17 Размеры для подключения котла
- 19 Последовательность при розжиге и отключении котла; Тип
- 20 После общей настройки:
- 21 Переналадка на другой вид топлива
- 22 HT; TS; PTTOP; ТЕРМОПАРА 1
