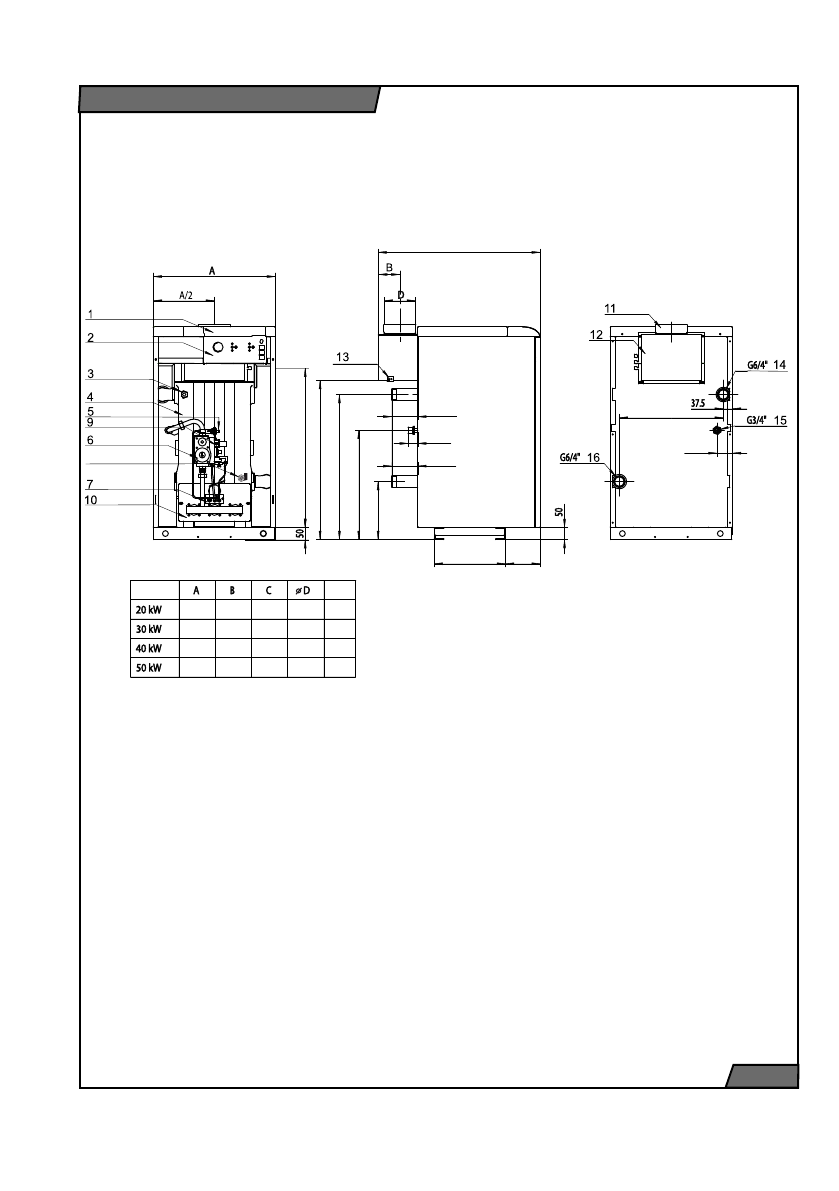

Размеры для подключения котла
рис. 2
1. Панель управления
9. Ниппель для измерения давления газа
2. Сервисные элементы
10. Горелка
3. Датчик температуры теплоносителя
11. Штуцер дымохода
4. Чугунный теплообменник
12. Стабилизатор тяги
5. Кнопка пьезорозжига
13. Термостат продуктов сгорания
6. Газовая арматура
14. Подающая линия системы отопления
7. Запальная горелка
15. Подсоединение газа
8. Кран заполнения и слива теплоносителя
16. Обратная линия системы отопления
260
260
160
160
60
60
50
50
C
E
20
2352
3
5
4604
6
0
5955
9
5
8308
3
0
8308
3
0
160
160
600
600
110
110
100
100
100
130
130
600
600
180
180
620
620
620
620
600
600
675
675
590
590
505
505
420
420
150
150
515
515
430
430
345
345
130
130
E
8
Содержание
- 4 Содержание
- 5 Уважаемый Покупатель !; Введение
- 6 Низкотемпературный котёл
- 7 Руководство по эксплуатации; Характеристика котла и типы
- 8 Облицовка; Предназначение и технические нормы безопасности
- 10 Установка котла
- 11 Описание функций управляющих элементов.
- 12 Функция; СКТД; Подготовка и запуск котла; Первый пуск; Эксплуатация котла
- 13 Техническое обслуживание; Указания по безопасности
- 14 Стандартная поставка
- 16 Рабочая схема котла
- 17 Размеры для подключения котла
- 19 Последовательность при розжиге и отключении котла; Тип
- 20 После общей настройки:
- 21 Переналадка на другой вид топлива
- 22 HT; TS; PTTOP; ТЕРМОПАРА 1
