18

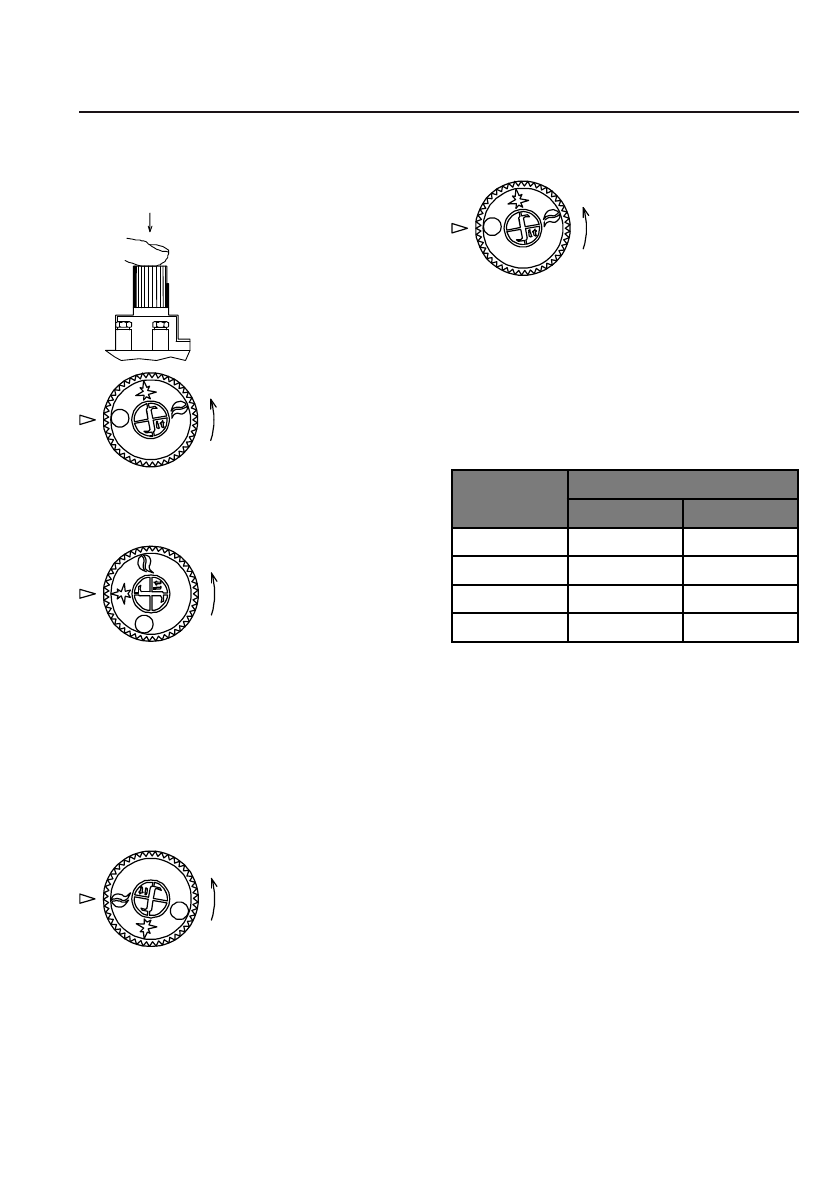

Шаг 4 - Ручка управления в

положении „точка“

Запальная и основная
горелки погаснут (если
горят) - первоначальное
положение (в шаге 1).

Предупреждение:

Невозможно переместить ручку управления
в положение „искра“ в течение 60 секунд,
после её перемещения в положение „точка“,
пока не сработает устройство безопасности
газовой арматуры.

Таблица устанавливаемых значений
давления газа на соплах для мощностей
котлов PROTHERM 50 (40,30,20) TLO:

Предупреждение:

 Поворот ручки

управления газовой арматуры в требуемое
положение возможен только при
одновременном легком её нажатии.

Шаг 1 - Ручка управ-

ления в положении

„точка“

Запальная и основная
горелки отключены

(подача газа к ним заблокирована)

Шаг 2 - Ручка

управления в

положении „искра“

В этом положении ручка

управления газовой

арматуры держится нажатой до упора(!),
одновременно нажимается (несколько раз)
кнопка пьезорозжига, пока не зажжется
запальная горелка. Ручка управления
держится нажатой (10 секунд после розжига
запальной горелки), пока не нагреется
термопара, потом ручку управления можно
отпустить (подача газа к основной горелке
остается заблокированной).

Шаг 3 - Ручка

управления в

положении „факел“

Подача газа к основной
горелке разблокирована и

розжиг горелки управляется автоматически
(горелка разжигается, если на
закрывающийся электровентиль арматуры
SIT-NOVA подается  рабочее напряжение из
контура внутренней проводки котла).

 Последовательность при розжиге и отключении котла

Тип

Давление газа (мбар)

G 20

G 30

20 TLO

13

27,8

30 TLO

12,8

28,1

40 TLO

12,7

27,9

50 TLO

13

27,7
