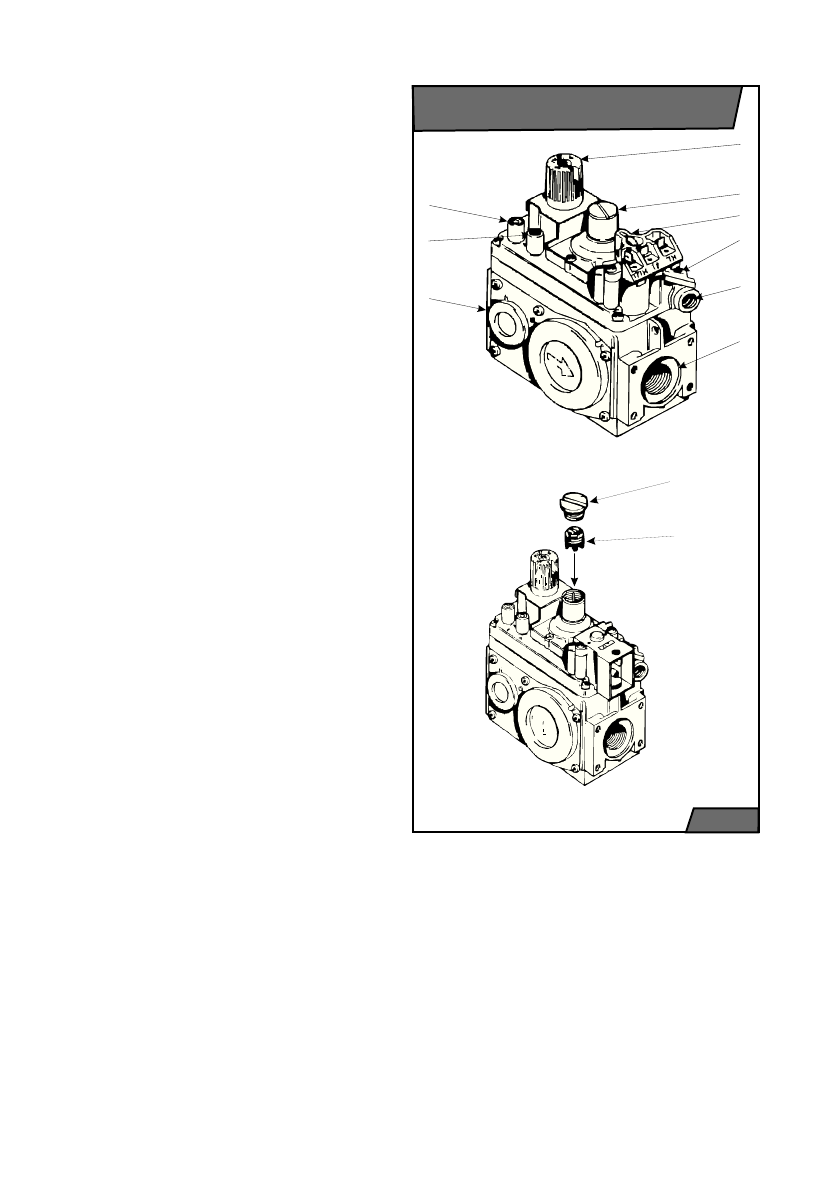

Комбинированная газовая арматура
SIT - NOVA

рис. 4

Элементы регулирования газовой
арматуры (рис. 4):

1 вход газа;
2 выход газа;
3 ручка управления;
4 заглушка;
5 штуцер измерения давления газа на входе

газовой арматуры;

6 штуцер измерения давления газа на

выходе из газовой арматуры;

7 настройка подачи газа на запальную

горелку (винт “ПИЛОТ”);

8 подача газа к запальной горелке (резьба

М 10 х 1);

9 подсоединение термопары.

Процесс настройки давления газа
основной горелки:

Отвинтите заглушку (4). При повороте ре-
гулирующего винта (А) по часовой стрелке
давление на выходе повышается.

После измерения давления газа проверьте
на герметичность измерительные штуцеры
газовой арматуры.

После общей настройки:

Заверните до упора заглушку (4).

Настройка подачи газа на запальную
горелку

Термопара должна находиться в пламени
запальной горелки. Для регулировки
пламени используется винт “ПИЛОТ”.
Регулировка пламени визуальная. При по-
вороте винта “ПИЛОТ” по часовой стрел-
ке - расход газа на запальную горелку
понижается и размер пламени, омывающего
термопару, уменьшается.

После окончания настройки необходимо
проконтролировать герметичность соеди-
нений и работу прибора. После настройки
винт необходимо запломбировать капель-
кой краски.
