Руководство для пользователя и технического специалиста
8
3
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
3.1 Управление работой котла
Основным управляющим элементом котла является плата электронная, которая контролирует всю работу котла.
Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков управления и безопасности. Вся
информация о состоянии котла выдаётся на ЖК
-
дисплей в режиме реального времени.
Всё управление котлом осуществляется с панели управления, внешний вид которой показан
на рисунке
. Символы на дисплее отображают режим работы котла. Вокруг дисплея расположены
6
кнопок управления
котлом. Назначение кнопок управления и отображаемых на дисплее символов представлены на рисунке 2
Назначение кнопок управления:
Отображаемые символы на дисплее:
Поз.
Нормальная работа Функция настойки
параметров
Поз.
Значение символа
1
K1
Уменьшение температуры
Выбор
/ изменение
параметра
7
Отображение единиц измерения температуры
2
K2
Увеличение температуры
8
Индикация текущей температуры / индикация
кода ошибки / индикация значения параметра
3
K3
Режим «ЛЕТО»
9
Индикация режима работы отопления
10
Индикация режима работы ГВС
4
K4
Режим
«ЗИМА»
11
Индикация работы режима «ЗИМА»
12
Индикация работы режима «ЛЕТО»
5
K5
Сброс (RESET)
Сохранение
значения
параметра
13
Индикация параметра настройки
14
Индикация работы насоса
15
Индикация работы вентилятора
6
K6
Включение / выключение
котла / изменение
режима работы
Выход из функции
настойки
параметров
16
Индикация работы функции антизамерзания
17
Состояние пламени горелки
18
Индикация уровня пламени горелки

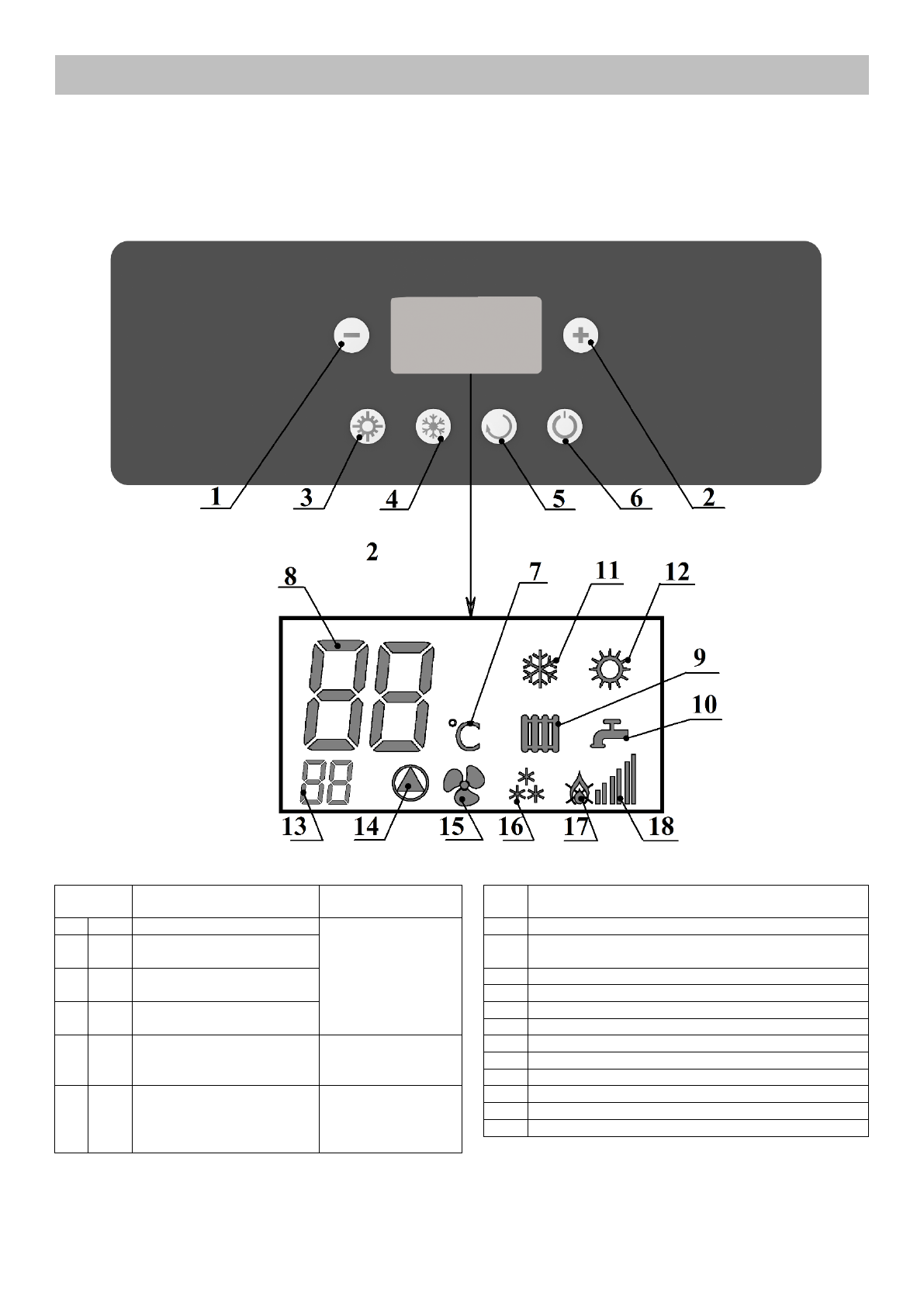

Рис.
2
Панель управления котлом
В центре панели управления расположен жидкокристаллический дисплей, отображающий при нормальной работе
котла температуру в активном в данный момент режиме (при работе в режиме отопления
–
температуру воды в системе
отопления на выходе из котла, при работе в режиме ГВС
–
температуру ГВС на выходе из котла). В случае возникновения
неисправности вместо значения температуры отображается код ошибки. Коды ошибок котла приведены в разделе
на
данного Руководства.
