Руководство для технического специалиста
18
11.2 Функциональная схема котла NEVALUX
82××

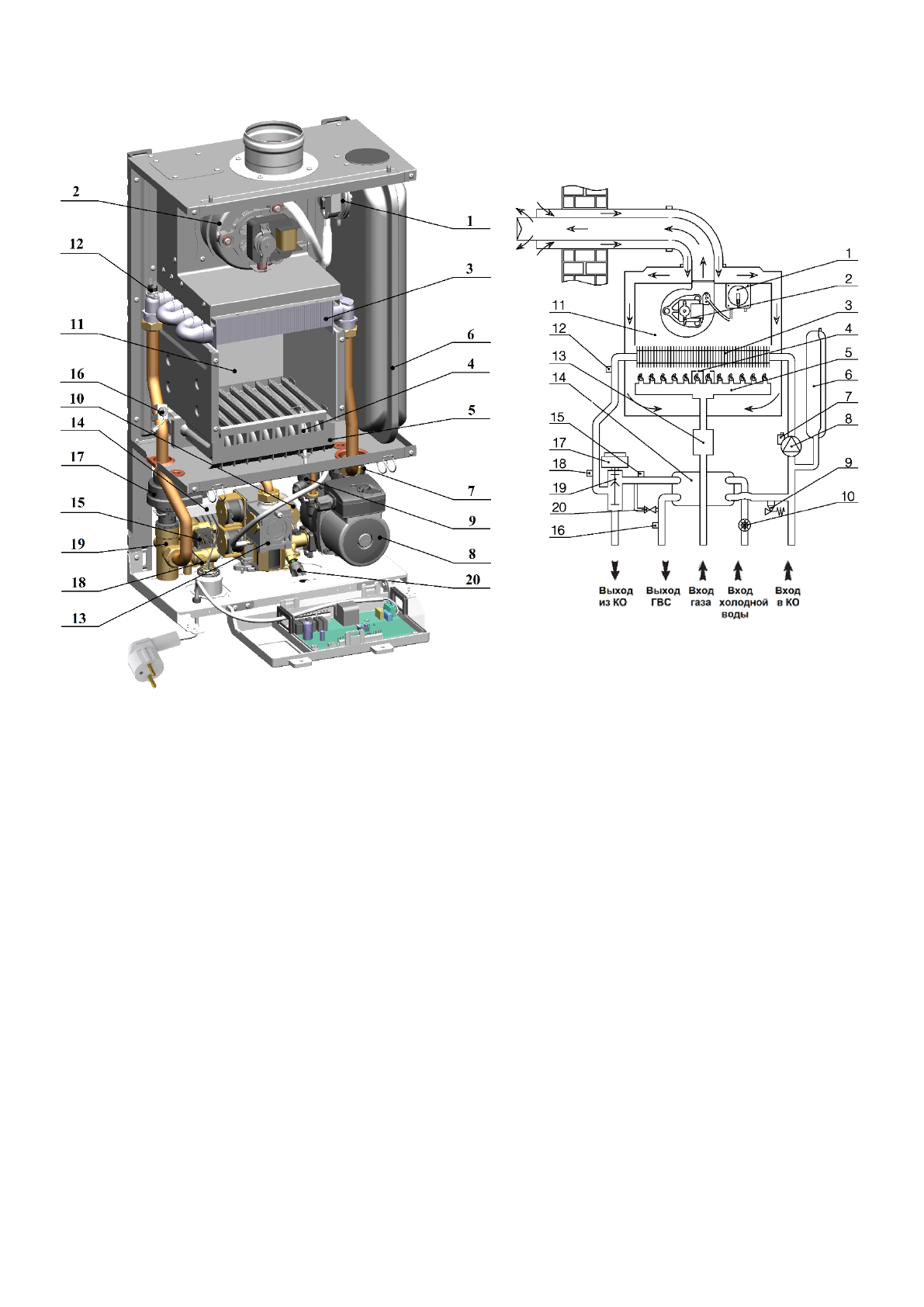

Функциональная схема котла приведена на рисунке
7
.
1 -
прессостат воздушный;
2 -
вентилятор;
3 -
теплообменник;
4 -
электрод (розжиг
и ионизация);
5
-
блок горелочный (горелка);
6 -
бак расширительный;
7 -
клапан отвода воздуха (автоматический);
8 -
насос;
9 -
клапан предохранительный;
10 -
датчик протока ГВС;
11 -
камера герметичная;
12 -
термореле (датчик перегрева);
13 -
регулятор газа;
14 -
вторичный теплообменник ГВС;
15
-
реле давления теплоносителя в КО;
16 -
датчик температуры контура отопления;
17 -
электродвигатель трехходового клапана;
18 -
датчик температуры контура ГВС;
19 -
трехходовой клапан;
20 -
кран подпитки контура отопления;
Рис.
7
Функциональная схема котла
NEVALUX 8224
