ПРИЛОЖЕНИЕ

IIIII

УКАЗАНИЯ ПО ПОДБОРУ РАСШИРИТЕЛЬНОГО МЕМБРАННОГО БАКА

Подбор расширительного мембранного бака в случае использования в качестве теплоносителя воды

В случае подключения котла к системе отопления объемом более 70 литров, необходимо установить дополнительный

расширительный мембранный бак, подключив его к обратной линии отопления в непосредственной близости от котла.

В приведенных ниже таблицах указаны объемы воды, необходимые для заполнения элементов системы отопления.

Объем  самого  котла  составляет  около  2  литров.  Эти  данные  позволяют  ориентировочно  произвести  подсчет  количества

воды в системе отопления, к которой будет подключен котел.

Трубы медные

Диаметр трубы, мм

10×0,8

12×1,0

15×1,0

  18×1,0  22×1,2  28×1,2

35×1,5

  42×1,2

Кол

-

во воды, л/м.п.

0,05

0,08

0,13

0,20

0,30

0,52

0,80

1,20

Трубы стальные

Диаметр трубы, дюйм

G3/8

G1/2

G3/4

G1

G11/4

G11/2

G2

G2 1/2

G3

G4

Кол

-

во воды, л/м.п.

0,13

0,21

0,38

0,60

1,02

1,39

2,21

3,72

5,13

8,71

Объем воды в радиаторах

Объем воды в радиаторах

Тип радиатора

Мощность*, Вт

Объем, л

Тип радиатора

Мощность*, Вт

Объем, л

Чугунный

на 1 ребро

Стальной

на радиатор

500/160

130

1,01

11−400/960

915

2,78

ТА−1

150

1,34

11−600/960

1282

4,15

Т−1

125

1,18

22−600/960

2225

8,30

11−600/1000

1310

2,97

*

-

Мощность указана для параметров 90/70/20 °С, где:

90 –

температура в прямой линии отопления;

70 –

температура в обратной линии отопления;

20 –

температура в помещении.

22−600/1000

2225

5,93

11−600/900

1179

3,10

22−600/900

1984

6,30

11−590/960

1091

3,20

22−590/960

1908

6,50

Другим  способом  определения  объема  системы  отопления  является  сличение  показаний

водяного  счётчика  до  и

после заполнения системы водой.

Минимальное  начальное  давление  в  расширительном  баке  не  может  быть  меньше  статического  давления  в  месте

подключения сосуда.

Статическое  давление  −  это  давление  столба  воды  между  расширительным  сосудом

и  наивысшей  точкой  системы

отопления.  Измерив  данную  высоту  в  метрах,  статическое  давление  рассчитываем,  принимая  0,01  МПа  избыточного

давления на каждый метр высоты. Начальное давление в расширительном баке должно быть больше примерно на 10% от

расчётного статического давления.

Пример:

  Измеренная  высота  равна  8  метрам,  что  соответствует  величине  статического  давления  0,08 МПа.

Начальное  давление  в  расширительном  баке  должно  быть  примерно  (8×0,01)  ×  1,1=0,09  МПа.  Рассчитанное  таким

образом давление принимается за начальное давление в системе отопления с холодной водой.

Мембранные  расширительные  баки  имеют  ниппельные отверстия,  предназначенные  для регулирования  и  контроля

величины  давления  в  газовой  части  сосуда.  После  определения  начального  давления  необходимо  замерить  давление  в

газовой части бака (например: автомобильным манометром) и спустить или добавить (например, автомобильным насосом)

воздух  до  рассчитанной  величины  давления.  Одновременно  с  этим  необходимо  учитывать,  что  для  котлов  «BaltGaz

»

начальное

давление  в  расширительном  баке должно  быть  не  ниже  0,1  МПа  и  не  выше  0,3  МПа.

Более  низкое  давление

может привести к сбоям в работе котла.

Полный объем расширительного бака можно рассчитать по следующей формуле:

Vc =1,099 × Vi × Av × (Рmах +0,1) / (Рmах

–

 Р)

,

где:

Vi –

полный объем системы отопления в литрах;

Av − прирост объёма воды в системе отопления от расширения при нагреве до максимально возможной температуры;

Рmах  =  0,3  МПа  −  максимальное  расчётное  давление  в  расширительном  баке  (равно  давлению  срабатывания

предохранительного клапана);

Р − начальное давление в расширительном баке (рассчитанное по приведенной выше методике).

В  случае,  когда  объем  бака  попадает  между  типовыми

величинами, при выборе руководствуются правилом: "первое

большее".

В  котле  установлен  расширительный  бак  объемом

6

литров.

Если  по  вышеуказанным  расчетам  получится,  что  для

данной  системы  отопления  необходим  расширительный  бак

большего

объема,

то

необходимо

установить

дополнительный  расширительный  бак,  величина  объема

которого  будет  равна  разнице  между  рассчитанной

величиной и объемом расширительного бака котла (6 л).

Пример:

 по расчету система требует установки расширительного бака ёмкостью 13 литров, котёл оборудован

расширительным баком 6 л, т.е. 13

–

 6 = 7 л. Следовательно, необходимо установить дополнительно бак объемом 7 л.

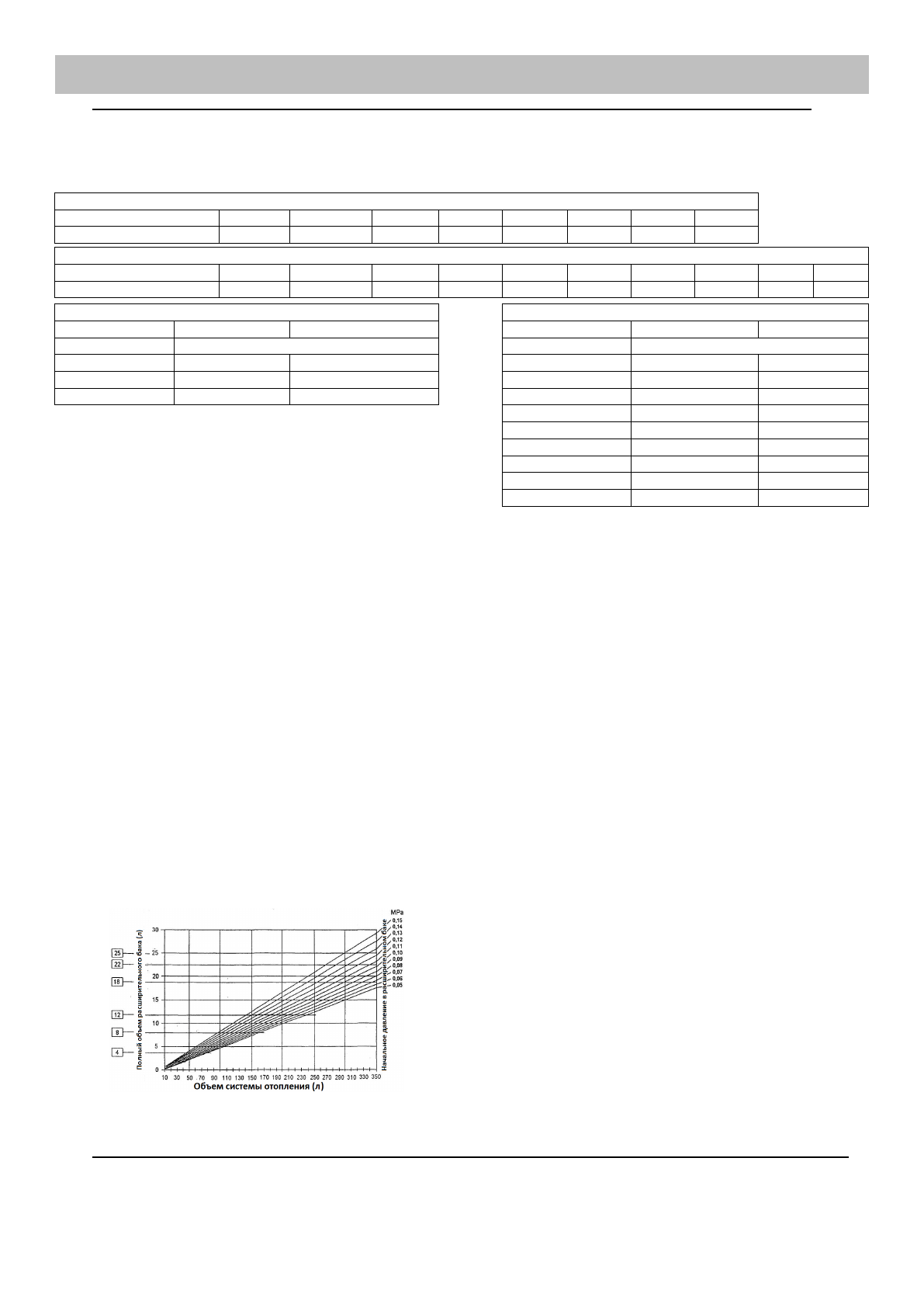

По номограмме выбираем ближайший больший стандартный расширительный бак объемом 8 литров.

Подбор расширительного мембранного бака в случае использования в качестве теплоносителя антифриза

При  выборе объема расширительного  бака  необходимо убедиться,  что он  предназначен  для  работы  с  антифризом.

Далее  следует  рассчитать  или  взять  из  проекта  отопительной  системы  объём  системы  отопления.  Следует  учесть,  что

коэффициент  объемного  расширения  антифриза  на  15

–

20%  больше,  чем  воды.  Таким  образом,  расширительный  бак

должен быть около 15% от объема системы отопления.

Пример

:

при объеме отопительной системы 120 литров объем расширительного бака должен составлять 18 литров.
