Руководство для технического специалиста
14
9.1 Монтаж коаксиального дымоотвода
Схема
присоединения
коаксиального

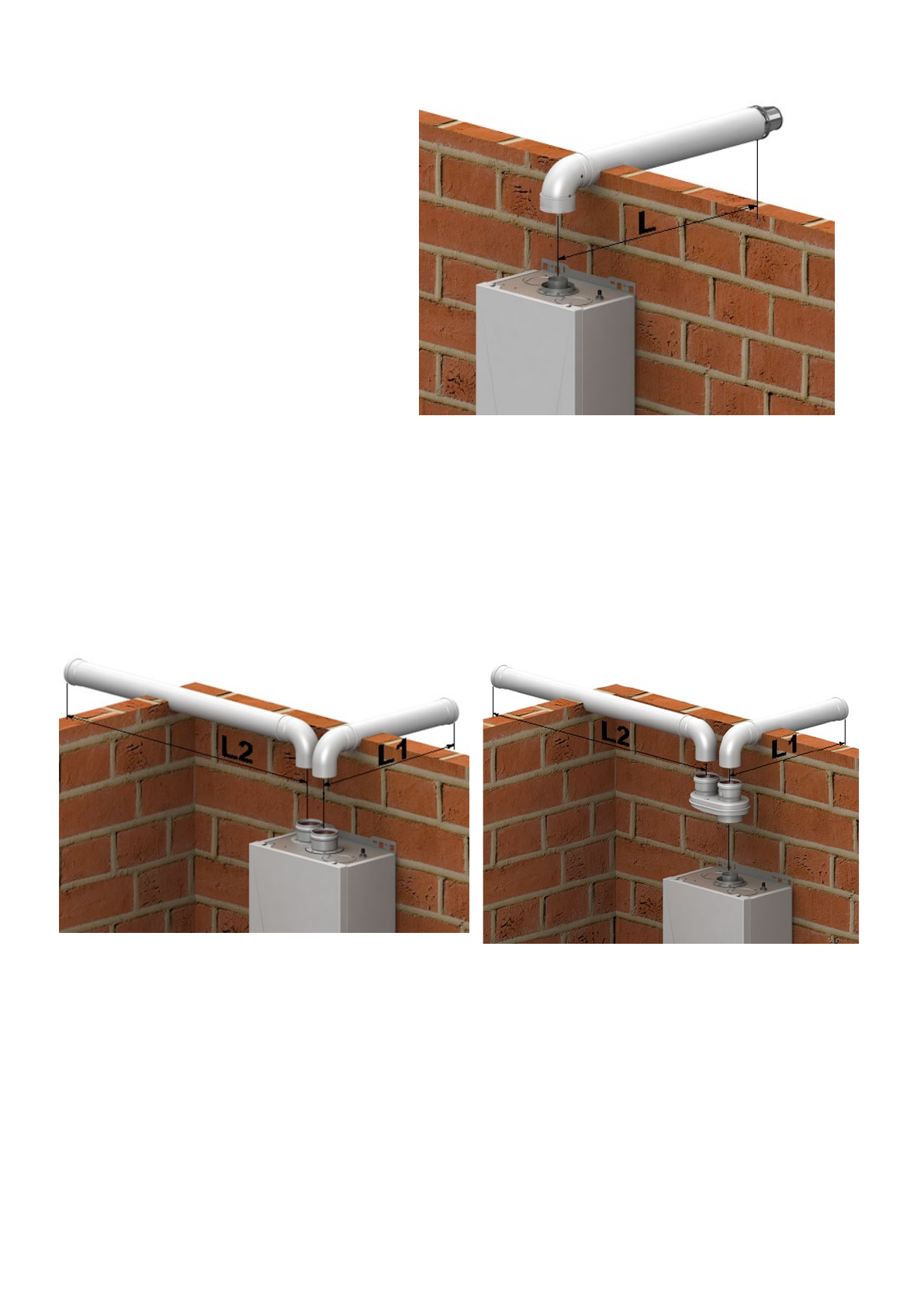

дымохода Ø 100 / Ø 60 (мм) к котлу представлена на
рисунке
3
. При использовании коаксиальных труб
необходимо дополнительно учитывать следующее:
•
уклон
горизонтального
участка
дымоотводящей трубы должен составлять
3°
в
сторону
улицы
или
конденсатосборника;
•
максимально допустимая длина трубы
составляет 4 м. Каждый отвод 90
°
равноценен 1 м трубы, каждое колено 45
°
–
0,5 м трубы;
•
в местах поворотов трубы используйте
отводы. Количество поворотов на 90° не
должно превышать трех, включая отвод на
выходе из котла.
Рис.
3
Схема
присоединения коаксиального дымохода
Ø
100 /
Ø
60
(мм)
к котлу
9.2 Монтаж раздельных труб дымоотвода
Схемы
присоединения раздельного дымохода Ø 80 мм к котлу представлены
на рисунке
4
. При использовании
раздельных труб необходимо дополнительно учитывать следующее:
•
суммарная максимальная длина труб не должна превышать 20 м. Каждый отвод 90° равноценен 1 м трубы, каждое
колено 45°
–
0,5 м трубы;
•
в случае возможного образования в дымоотводящей трубе конденсата, перед котлом необходимо устанавливать
конденсатосборник;
•
уклон горизонтальных участков дымоотводящей трубы должен составлять не менее 3
°
в сторону
конденсатосборника (при его наличии).
Рис.
4
Схемы присоединения раздельного дымохода Ø 80 мм
к котлу
