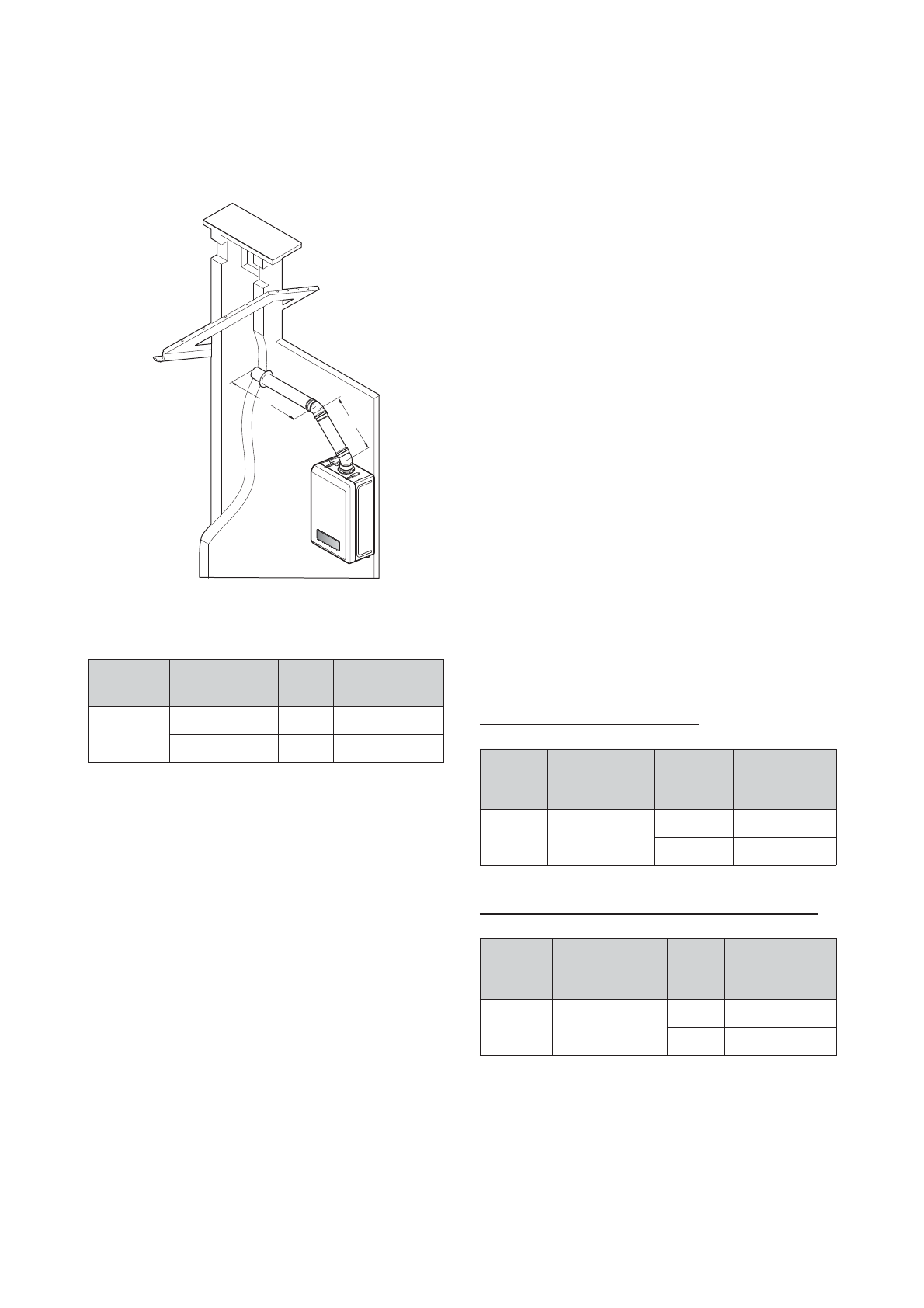

30 Дымоудаление котла
B
A
Ø60/100 => макс. длина:
A + B–(колено 1 x 45
o
) = 8–1 = 7 м
Диаметр
трубы (мм)
Максимальная
длина (м)
Колено
Эквивалентная
длина (м)
Ø60/100
8
45
o
1,0
27
90
o
1,3
6.5
Измерение длины дымохода
Системы удаления газа и забора воздуха могут быть
расположены в любом направлении (на север, юг,
восток или запад). Для достижения определенного
расположения используются специальные
компоненты, например колена. Каждый комплект
с конечным элементом для отведения продуктов
горения включает переходник для подсоединения к
котлу и конечному элементу.
Общая длина труб не должна превышать указанное
максимально допустимое значение. Если система
удаления включает колена, при расчете общей
длины необходимо учесть, что каждое колено имеет
сопротивление, равное конкретной линейной
эквивалентной длине (см. таблицу).
Как в коаксиальной, так и в двухканальной системе
удаления есть два типа конечных устройств
(горизонтальные и вертикальные).
Внимательно изучите схемы, на которых показаны
разные типы удаления, и выберите ту, которая лучше
всего подходит для ваших условий установки. Для
выбора комплектующих системы удаления, требуемых
для каждой установки, см. список комплектующих в
прайс-листе NAVIEN.
Максимальная общая длина
Диаметр
трубы
(мм)
Максимальная
длина (м)
Колено
Эквивалентная
длина (м)
Коаксиа-
льная
Ø60/100
Горизонтал.
8
Вертикал.
9
Эквивалентная длина колен и переходников
Диаметр
трубы
(мм)
Максимальная
длина (м)
Колено
Эквивалентная
длина (м)
Коаксиа-
льная
Ø60/100
45
o
1
90
o
1,3
