12 Сведения о котле

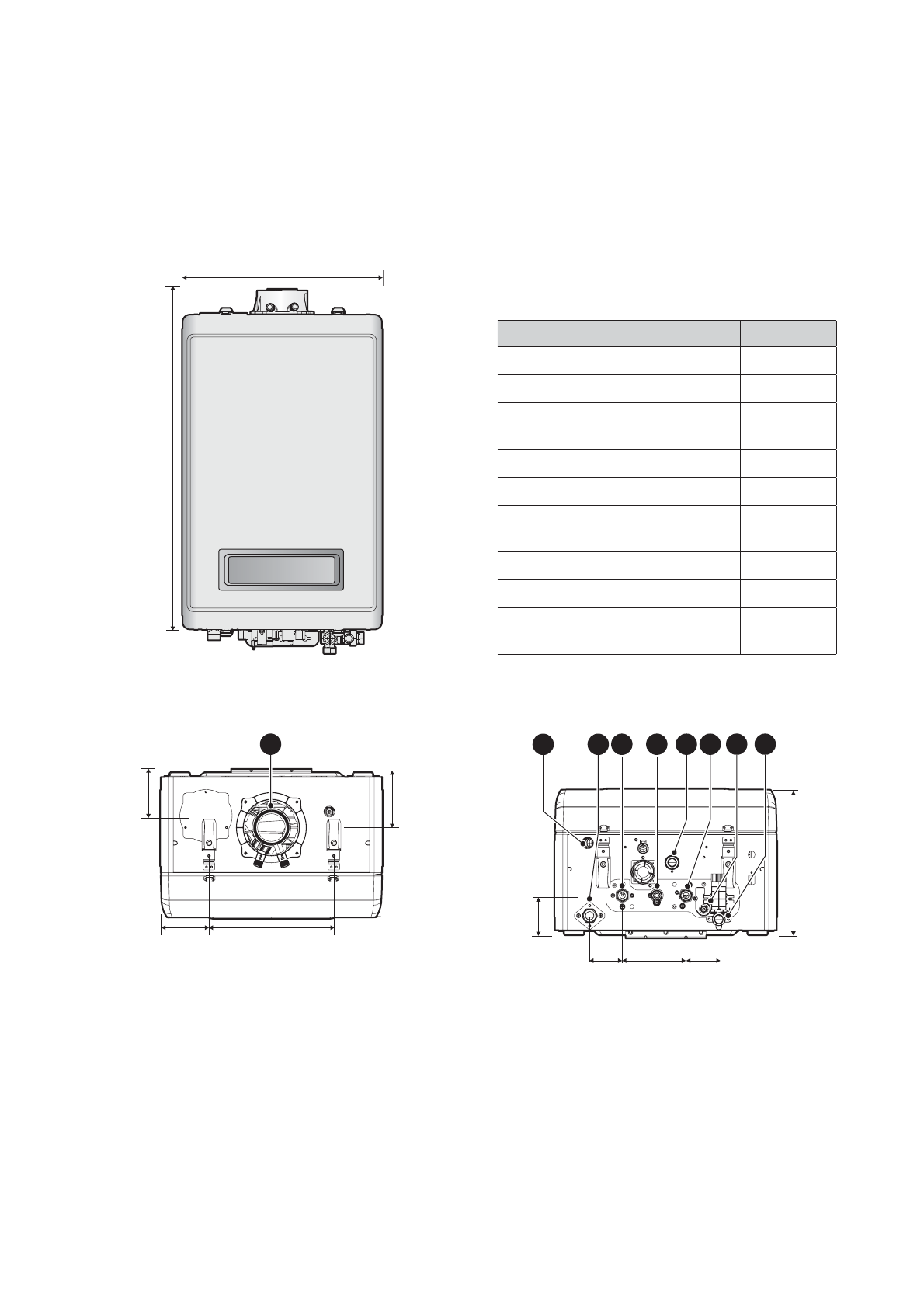

2.5 Размеры
На следующих схемах приведены размеры котла, а также таблица с перечнем соединений для подачи.
695
мм
440
мм
Соединения
Наименование
Диаметр
A
Дымоход/забор воздуха
Ø60/100
B
Сливная заглушка
-
C
Трубопровод подачи
системы отопления
22мм
D
Выход горячей воды (DHW )
15мм
E
Подпиточный крзн
-
F
Вход газа
24K : 15мм
35K : 22мм
G
Вход холодной воды (DHW )
15мм
H
Сливная заглушка
-
I
Обратный трубопровод
системы отопления
22мм
Вид сверху
128
мм
160
мм
170
мм
200
мм
A
Соединения
150
мм
75
мм
75
мм
135
мм
*NCB-24LSWE/28LSWE: 358
мм
NCB-34LSWE/40LSWE: 408
мм
408
мм
*
E
D
F
B
C
I
G H
