20 Монтаж трубопроводов системы
4.4
Размеры трубопроводов и
давление воды
К размерам трубопроводов и давлению воды
установлены следующие рекомендуемые требования:
t
Минимальный размер присоединения на входе
бытовой холодной воды должен составлять Ø15 мм.
t
Если на входе бытовой холодной воды установлен
запорный кран, он должен быть оснащен
предохранительным клапаном, настроенным на
давление срабатывания 9 бар.
t
При монтаже системы ГВС давление на входе
должно превышать 0,5 бар.
t
Для обеспечения подачи горячей воды на второй
этаж здания минимально необходимое давление
составляет 1,0 бар.
t
Размер трубопровода не зависит от присоединения
на котле, однако должен определяться в
соответствии с длиной и сопутствующей потерей
давления в трубопроводе.
4.5
Клапан сброса избыточного
давления
При установке клапана сброса избыточного давления
соблюдайте следующие рекомендации:
t
Клапан сброса избыточного давления
отрегулирован на срабатывание при максимальном
давлении 3 бара, следовательно, все трубопроводы
и соединения должны быть рассчитаны на давление
до 3 бар.
t
Клапан сброса избыточного давления следует
соединять с трубой минимальным диаметром
Ø15 мм. Трубопровод по всей длине должен
располагаться с уклоном вниз и вода должна
стекать в подходящее место слива. Трубопровод
должен располагаться так, чтобы исключить
повреждение кабелей, электрооборудования или
травмирование людей.
t
Слив не должен располагаться над окном, входной
дверью или другими общедоступными местами.
Следует помнить, что при сливе может выделяться
кипящая вода или пар.

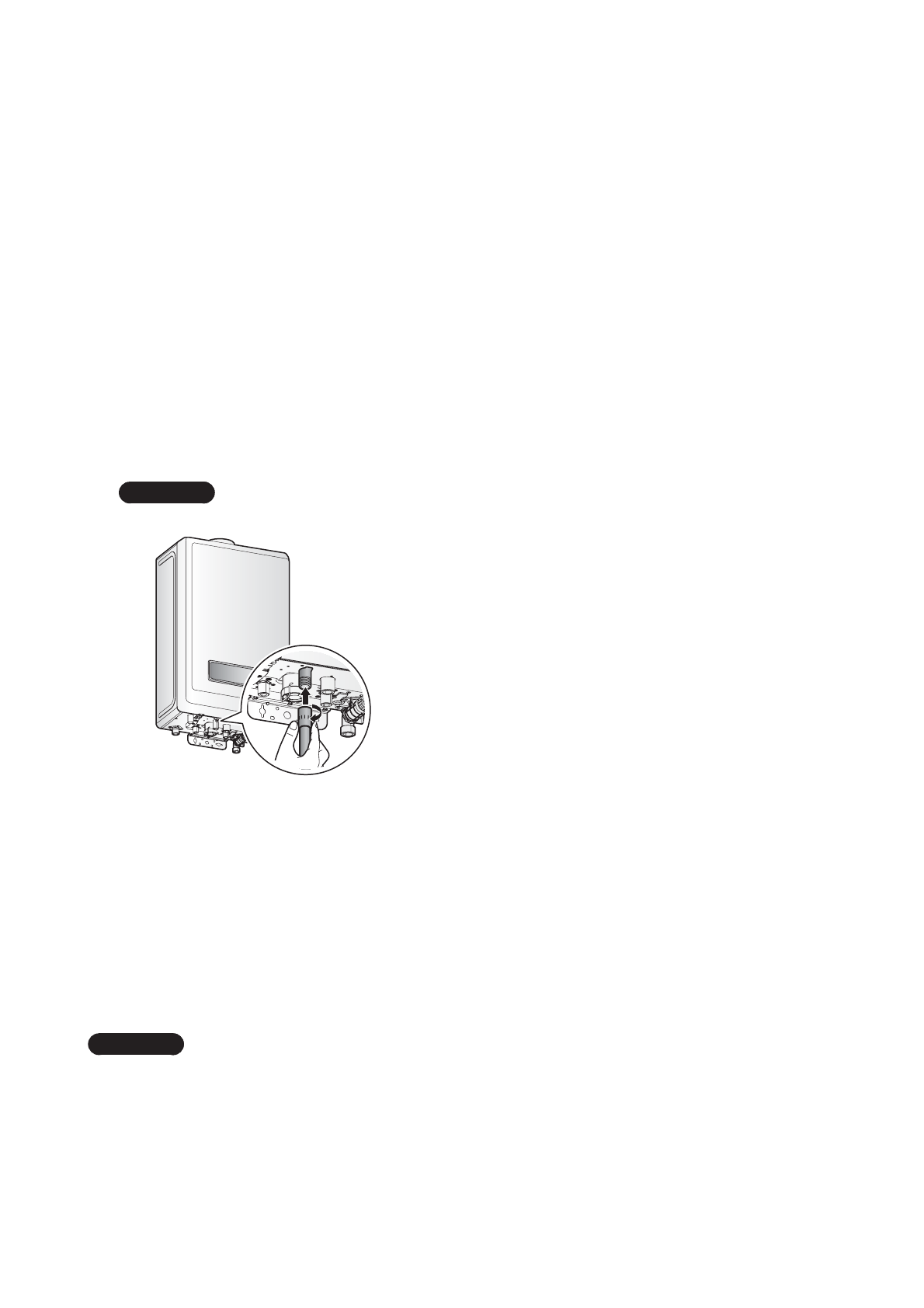

Для подсоединения слива конденсата выполните
следующие действия.
1.
Соедините сливной трубопровод с
конденсатосборником.
Выпуск конденсатосборника рассчитан на
диаметр 21,5 мм.
Используйте для линии слива только
коррозиестойкий материал, такой как ПВХ
или ХПВХ. Не уменьшайте размер сливного
трубопровода до диаметра менее 21,5 мм.
Сливной трубопровод можно соединить с
конденсатосборником с помощью шланга
конденсатосборника. Шланговое соединение
должны быть закреплено хомутом.
Примечание
Хомут входит в комплект поставки
котла.
2.
Установите свободный конец сливной линии в
соответствующую дренажную трубу.
3.
Если используется насос для откачки конденсата,
убедитесь, что он позволяет выполнять слив со
скоростью 3,78 литра в час для каждого котла в
системе.
4.
Если насос для откачки конденсата не
используется, убедитесь, что сливной
трубопровод имеет уклон вниз не менее 6 мм на
30 см.
Примечание
Для наполнения конденсатосборника
необходимо залить воду в выпускное
соединение.
