9

Prime-V v2.6

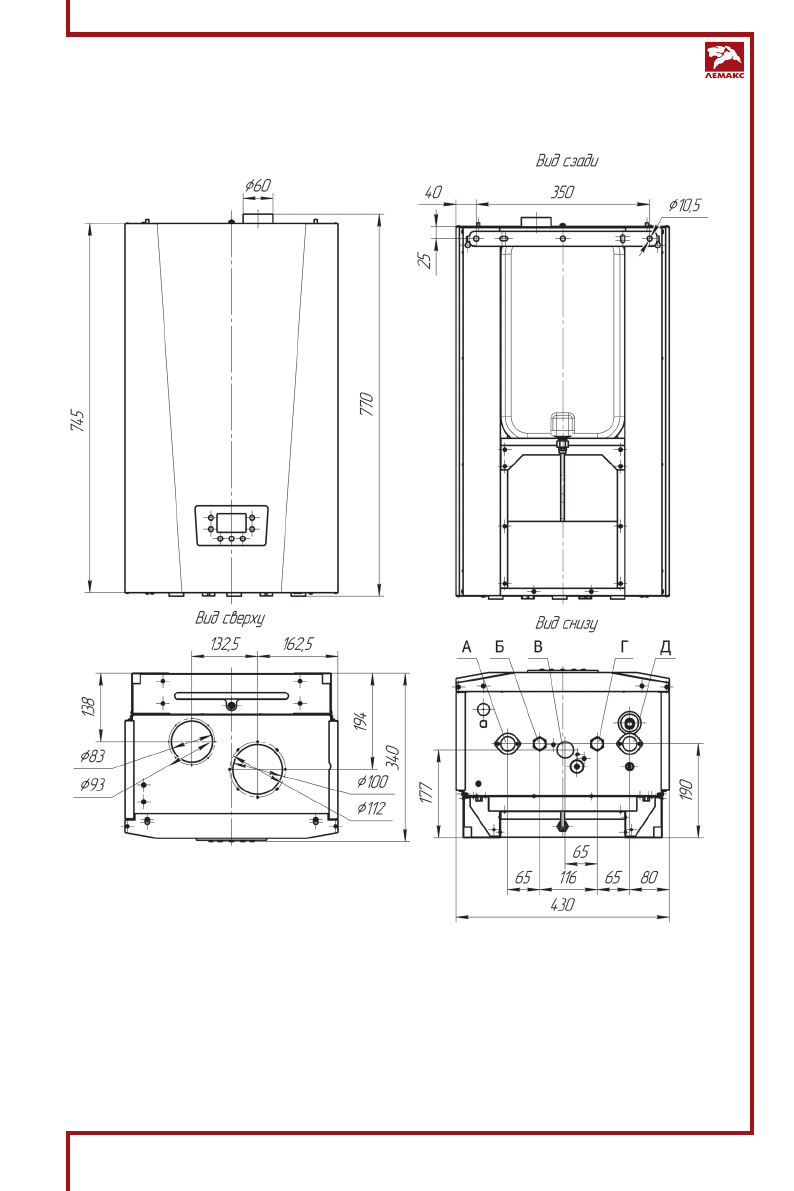

Рис 2.2. Габаритные и присоединительные размеры

котлов PRIME-V26...32

А

 – выход контура отопления – G 3/4;

Б

 – выход ГВС – G 1/2;

В

 – вход газа – G 3/4;

Г

 – вход ГВС – G 1/2;

Д

 – вход контура отопления – G 3/4.
