8. ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ
ВНИМАНИЕ!
Подключение дополнительных устройств должен выполнять только квалифи-
цированный специалист на отключенном от питающей электрической сети
оборудовании.
Для доступа к клеммной колодке дополнительных подключений необходимо
следовать порядку, указанному на рисунке 10.
Снятую крышку отложите в сторону, в место, обеспечивающее её достаточную
сохранность на период подключения дополнительных устройств.
8.1. Подсоединение комнатного термостата
– удалите перемычку меж ду клеммами 1 и 2 на колодке блока управления
(рисунок 11);
– проденьте двухпроводной кабель, идущий от термостата, через проходную
муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 11);
– подключение к комнатному термостату производить согласно инструкции к
комнатному термостату.
Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 30 м.
8.2. Подсоединение датчика наружной температуры
– проденьте двухпроводной кабель, идущий от датчика, через проходную
муфту 5 в корпусе и подсоедините его к клеммам 3 и 4 (рисунок 11);
– подключение к датчику наружной температуры производить согласно ин-
струкции к датчику.
Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 30м.

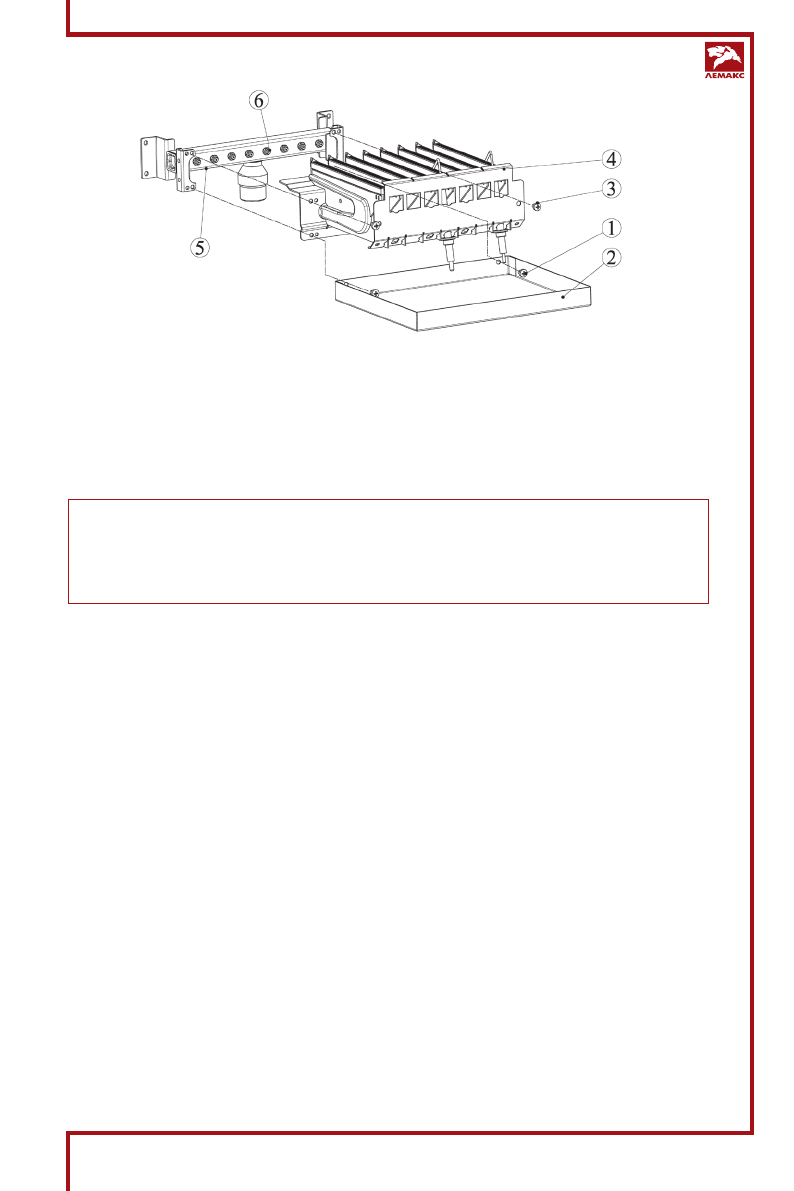

Рис. 9. Замена сопел
1 – винт крепления щитка;
2 – щиток;
3 – винт крепления блока секций горелки;
4 – блок секций горелки;
5 – коллектор газовый;
6 – сопло.
