6
Prime-V v2.6
3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
3.1. Конструкция котла

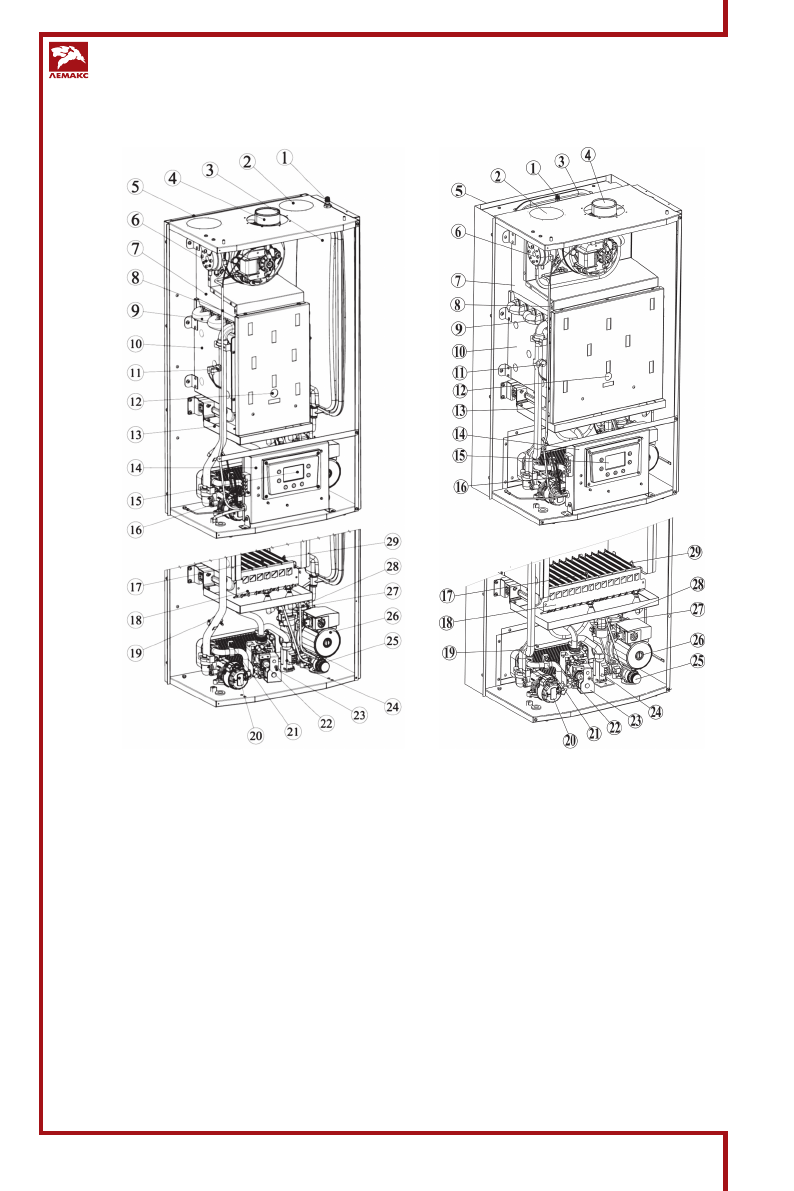

Рис.1. Конструкция котла
а) PRIME-V10...24
б) PRIME-V26...32
а)
б)
1 – штуцер к лапана давления возду ха в
расширительном баке;
2 – место подсоединения приточного канала
системы раздельного дымоудаления 80мм,
правое;
3 – бак расширительный;
4 – вентилятор дымоудаления;
5 – кронштейн монтажный;
6 – реле давления возду ха;
7 – корпус камеры думоудаления;
8 – электрический кабель;
9 – основной медный теплообменник;
10 – корпус камеры сгорания;
11 – термостат перегрева воды в КО;
12 – окно визуального контроля пламени;
13 – под дон;
14 – блок управления в корпусе;
15 – дисплей панели управления;
16 – колодка к леммная д ля подк лючения комнатного
термостата, ОТ устройства, датчика уличной
температуры;
17 – электрод розжига;
18 – газовая горелка;
19 – NTC датчик температуры подачи теплоносителя
в КО;
20 – привод трех ходового к лапана;
21 – NTC датчик температуры подачи ГВС;
22 – вторичный нержавеющий теплообменник;
23 – модуляционный газовый к лапан;
24 – реле протока ГВС;
25 – к лапан аварийного сброса теплоносителя;
26 – цирк уляционный насос;
27 – датчик давления теплоносителя в КО;
28 – автоматический возду хоотводящий к лапан;
29 – электрод контроля наличия пламени.
