14

Prime-V v2.6

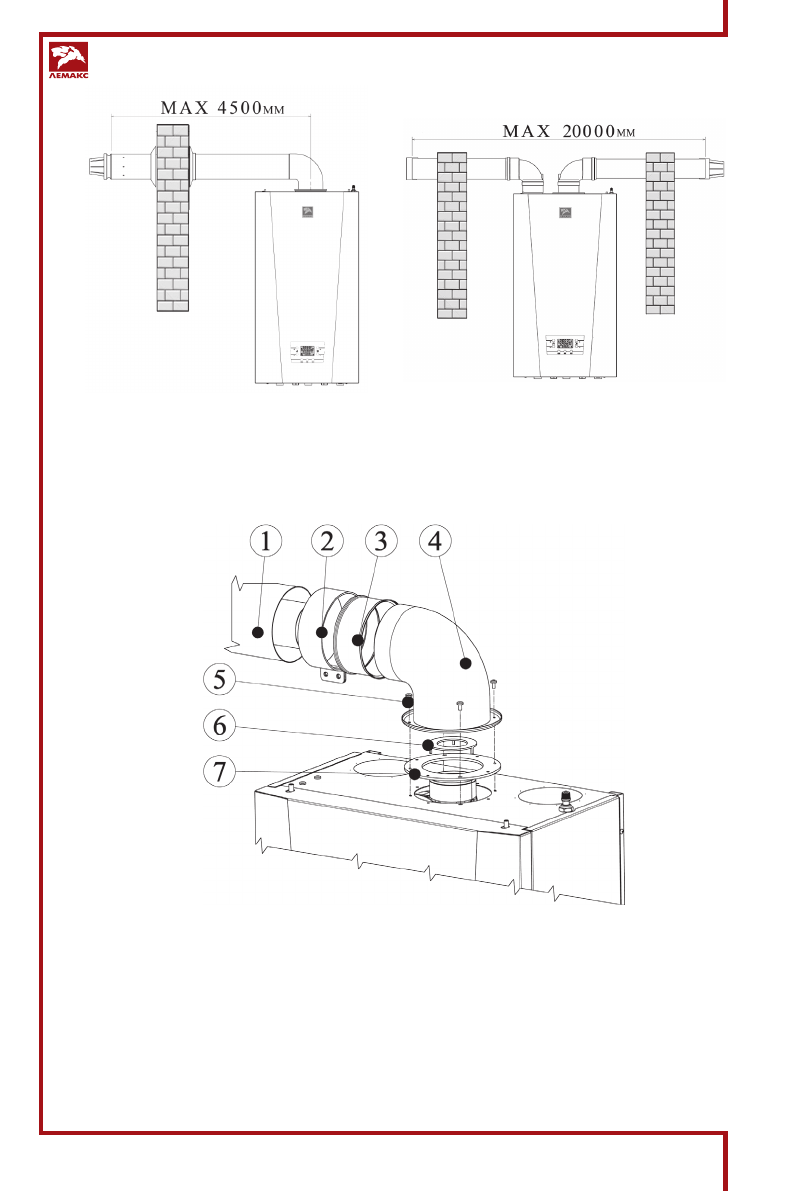

Рис. 4. Коаксиальный дымоход

Рис. 5. Раздельный дымоход

Рис. 6. Пример схемы подключения коаксиального дымохода

и диафрагмы на котел

1 –  дымоход коаксиальный 60/100;
2 –  хому т соединительный;
3 –  манжета уплотнительная;
4 –  отвод коаксиальный с фланцем;

5 –  крепежные винты;
6 –  диафрагма соответствующего диаметра

(комплект поставки котла);

7 –  уплотнительная прок ладка.
