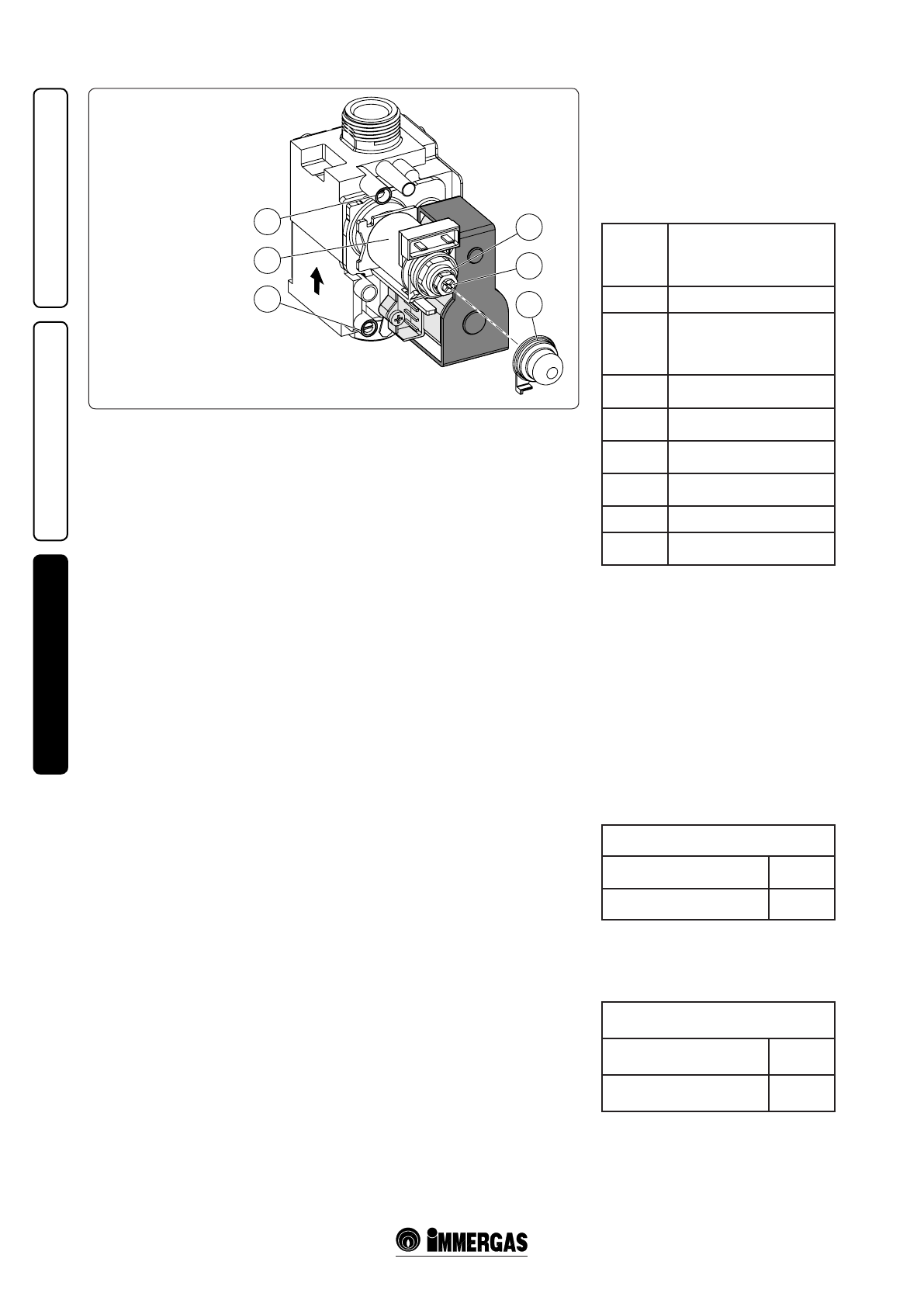

Газовый клапан SIT 845

Условные обозначения:
  1  -  Катушка
  2  -  Винт, регулирующий

минимальную мощ-
ностью

  3  -  Гайка, регулирующая

максимальную мощ-
ность

  4  -  Точка замера давле-

ния на выходе газо-
вого клапана

  5  -  Точка замера давле-

ния на входе газового
клапана

  6  -  Защитный колпачок

Илл.

мощность на этапе ГВС;

-  отрегулировать  минимальную  тепловую

мощность на этапе отопления;

-  отрегулировать (при необходимости) мак-

симальную мощность отопления;

-  запечатать устройство регулирования газо-

вого расхода (при изменении настройки);

-  после того как была произведена модифи-

кация,  установить  клейкую  этикетку,  вхо-
дящую  в  комплект  рядом  с  заводской  па-
спортной  табличкой.  С  помощью  несмы-
вающегося  фломастера  на  табличке  необ-
ходимо удалить технические данные пред-
ыдущего типа газа.

Данные настройки должны относиться к ис-
пользуемому типа газа, следя указаниям та-
блиц (Параг. 3.15).

3.5  НЕОБХОДИМЫЕ ПРОВЕРКИ,

ПОСЛЕ ПЕРЕХОДА НА ДРУГОЙ
ТИПА ГАЗА.

После того как модификация было произве-
дена и  были установлены сопла нужного ди-
аметра для типа используемого газа,  и было
произведено тарирование на установленном
давлении, необходимо проверить, что:
-  отсутствуют порывы пламени в камере сго-

рания;

-  пламя в горелке не слишком низкое и ста-

бильное (не отходит от горелки);

-  пробники давления, используемые для та-

рирования  полностью  закрыты  и  отсу т-
ствует утечка газа в системе.

Примечание

:    все  операции  по  настройке

бойлера должны быть произведены уполно-
моченной организацией (например, Автома-
тизированной  Сервисной  Службой  компа-
нии  Immergas).  Тарирование  горелки  долж-
но быть произведено цифровым или “U” -об-
разным дифференциальным манометром, ко-
торый подключён  к отводам газового давле-
ния,  над  герметичной  камерой  (парт.  8  илл.
1-23)  и  на  отводе  давления  на  выходе  газо-
вого клапан (дет. 4 илл.  3-3), придерживать-
ся давления, приведённого в таблице (Параг.
3.15) для того вида газа, для которого пред-
расположен бойлер.

3.6  НЕОБХОДИМЫЕ НАСТРОЙКИ.

•  Настройка номинальной термической мощ

-

ности бойлера.

-  Нажать  кнопку  (+)  регулирования  темпе-

ратуры ГВС (3 Илл.  2-1) до максимальной
рабочей температуры.

-  Открыть кран ГВС, во избежаиния опера-

ции модуляции.

-  Настроить при помощи латунной гайки (3

Илл.    3-3) номинальную мощность бойле-
ра,  придерживаться  значений  максималь-
ного  давления,  указанных  в  таблице  (Па-
раг. 3.15) в зависимости от вида газа.

-  Поворачивая по часовой стрелке, темриче-

ская мощность увеличиваеться, против ча-
совой, уменьшаеться.

•  Регулирование минимальной термической

мощность бойлера на этапе ГВС (Илл.  3-3).

Примечание:

  приступать только после та-

рирования номинального давления.

  Настройка минимальной тепловой мощно-

сти выполняется с помощью пластмассово-
го винта с крестообразным шлицем (2) ко-
торый  находится  на  газовом  клапане,  ла-
тунная гайка должна оставаться блокиро-
ванной (3);

-  отключить питание модулирующей катуш-

ки  (достаточно  отключить  фастон);  пово-
рачивая  болт  по  часовой  стрелке  давле-
ние увеличивается, против часовой стрел-
ки уменьшается. По завершении тарирова-
ния подключить электропитание к модули-
рующей катушке. Давление, на котором ре-
гулируется минимальная мощность бойле-
ра на этапе ГВС, не должна быть ниже зна-
чения, указанного в таблице (Параг. 3.15) в
зависимости от вида газа.

Примечание:

для проведения настройки на-

стройки  газового  клапана,  снять  пластико-
вую  заглушку  (6),  по  окончании  настройки
установить заглушку на место.

3.7  ПРОГРАММИРОВАНИЕ

ЭЛЕКТРОННОГО БЛОКА.

На бойлере возможно произвести программи-
рование некоторых рабочих параметров. Изме-
няя эти параметры согласно нижеприведённым
указаниям, можно настроить бойлер согласно
собственным нуждам.

Для  доступа  к  режиму  программирование
необходимо  действовать  следующим  обра-

зом: 2-1):

-  приблизительное на 15 секунд одновремен-

но нажать на кнопки (1) и (2) пока на дис-
плее не откроется режим программирова-
ния;

-  выбрать при помощи кнопок (3) и (4) пара-

метр, который необходимо изменить, ука-
занный в следующей таблице:

Список

параме-

тров

Описание

P1

Выбор вида газа

P2

Выбор специального газа
G110
(Не используется на этой мо-
дели)

P3

Постоянное или переменное
заданное значение ГВС

P5

Минимальная мощность
отопления

P6

Максимальная мощность
отопления

P7

Таймер включения отопле-
ния

P8

Таймер рампы отопления

P9

Вид бойлера (монотермиче-
ский- битермический)

-  изменить соответсвующее значение при по-

мощи следующих таблиц посредством кно-
пок (5) и (6);

-  подтвердить установленное  значение при

помощи  кнопки  Reset  (Сброс)(1)  прибли-
зительно на 5 секунд; при одновременном
нажатии кнопок (3) + и (4) - регулирования
температуры ГВС и отменяеться операция.

Примечание:

  после определённого перио-

да времени, когда не затрагивается никакая
из  кнопок,  операция  автоматически  отме-
няется.

Выб ор  вида  г а з а.

  Ус т ановка  нас тоящей

функции служит для настройки бойлера для
работы с газом СНГ или Метаном.

Выбор вида газа

Диапазон устанавливаемых
значений

Параметр

LG

(GPL) или

 nG

 (Метан)

P1

Газ G110 - Промышленный газ (Не исполь-
зуется на этой модели).

 Установка настоящей

функции служит для настройки бойлера для
работы с газоми первого разряда.

Газ G110 - Промышленный газ (газ пер-

вого разряда)

Диапазон устанавливаемых
значений

Параметр

on

 -

oF

(Серийная настрой-

ка)

P2

Постоянное или переменное заданное зна-
чение ГВС.

 Устанавливая параметр P3 в ре-

жиме

on

 выключение горелки связано с на-

стройкой регулирования температурой ГВС.
В режиме

oF

 выключение горелки происхо-

дит на максимальном значения.

4

3

2

1

5

6
