20

У

С

Т

А

Н

О

ВЩИК

П

О

ЛЬ

З

О

В

А

ТЕ

ЛЬ

РЕМО

НТНИК

3

  ПОДКЛЮЧЕНИЕ БОЙЛЕ-

РА К РАБОТЕ (НАЧАЛЬ-
НАЯ ПРОВЕРКА).

При  запуске  в  эксплуатацию  бойлера  необ-
ходимо:
-  проверить наличие сертификата о соответ-

ствии установки;

-  проверить  соотве тствие  используемого

газа, с тем на который настроен бойлер;

-  проверить подключение к сети 230В-50Гц,

с соблюдением полярности L-N и заземле-
ния;

-  проверить, что установка отопления запол-

ненна водой, проверить что стрелка мано-
метра бойлера указывает давление в диапа-

зоне 1÷1,2 бар;

-  проверить, что открыта заглушка клапана

для  стравливания  воздуха,  и  что  из  уста-
новки выведен воздух;

-  включить  бойлер  и  проверить  правиль-

ность зажигания;

-  проверить  что  максимальный,  промежу-

точный  и  минимальны    газовый  расход  и
соответствующее  давление,  отвечает  тем,
что указаны в паспорте (Параг. 3.15);

-  проверить  включение  защитного  устрой-

ства, в случае отсутствия газа, и затрачен-
ное на это время;

-  проверить  действие  рубильника,  установ-

ленного перед бойлером;

-  проверить, что не загорожены выводы вса-

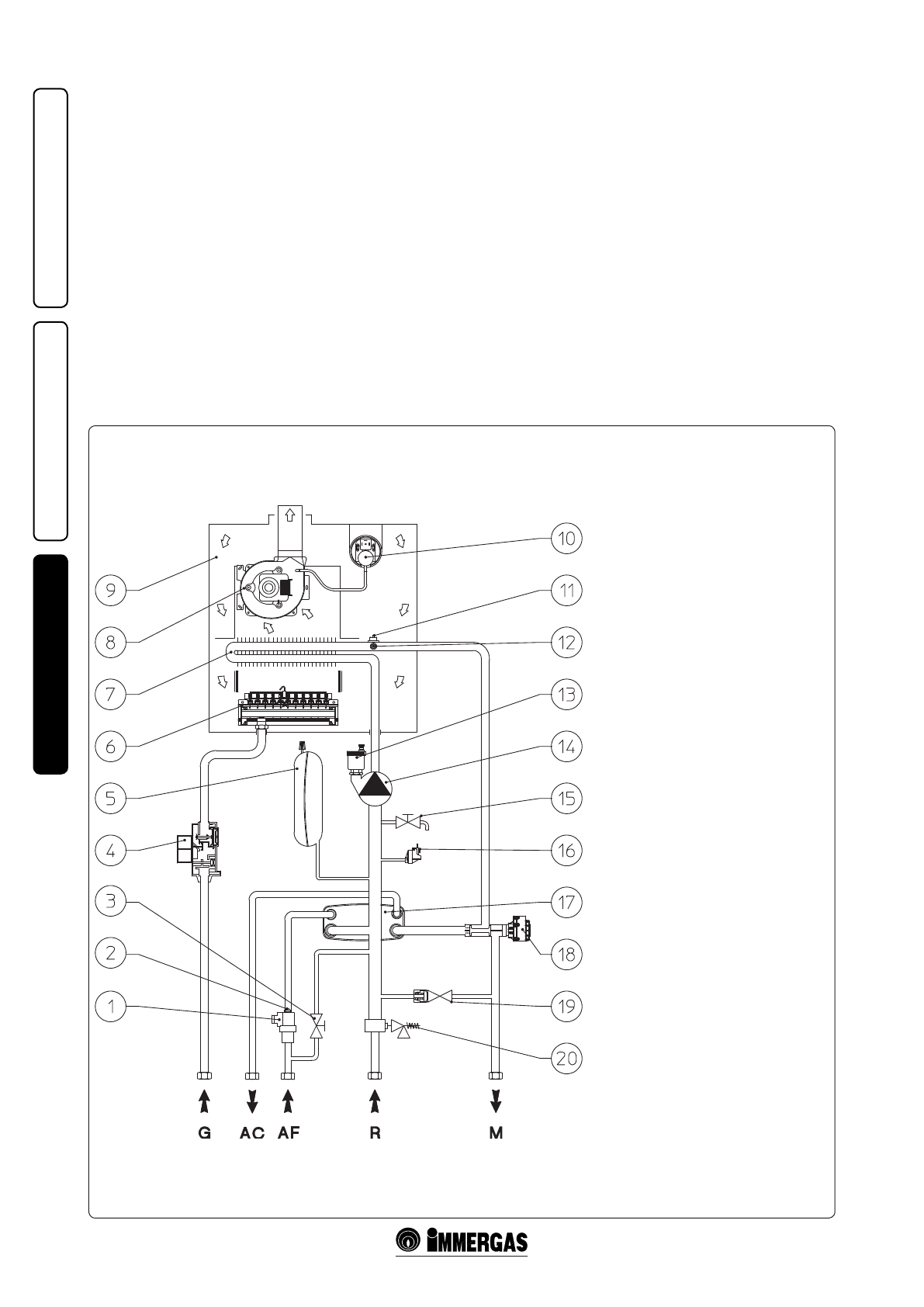

3.1  ГИДРАВЛИЧЕСКАЯ СХЕМА.

Илл. 3-1

сывания и/или дымоудаления;

-  проверить включение предохранительного

реле давления против нехватки воздуха;

-  проверить работу регуляторов;
-  запечатать устройство регулирования газо-

вого расхода (при изменении настройки);

-  проверить производство ГВС;
-  проверить  непроницаемость  гидравличе-

ской цепи;

-  проверить вентиляцию и/или проветрива-

ние  помещения,  где  предусмотрена  уста-
новка.

Если  хотя  бы  одна  из  этих  проверок  имеет
негативный  результат,  установка  не  может
быть подключена

Условные обозначения:
  1  -  Регулятор потока ГВС
  2  -  Ограничитель потока
  3  -  Кран заполнения системы
  4  -  Газовый клапан
  5  -  Расширительный бак установки.
  6  -  Горелка
  7  -  Первичный теплообменник
  8  -  Вентилятор
  9  -  Герметичная камера
  10  -  Реле давления дыма
  11  -  Зонд подачи
  12  -  Предохранительное реле давления
  13  -  Клапан стравливания воздуха
  14  -  Циркуляционный насос бойлера
  15  -  Кран слива воды из системы
  16  -  Реле давления установки
  17  -  Пластинчатый теплообменник
  18  -  Трехходовой клапан  (моторизи-

рованный)

  19  -  Байпас
  20  -  Предохранительный клапан 3 бар

  G  -  Подача газа
  AC  -  Выход горячей санитарной воды
  AF  -  Вход холодной санитарной воды
  R  -  Возврат в систему
  M  -  Подача из системы
