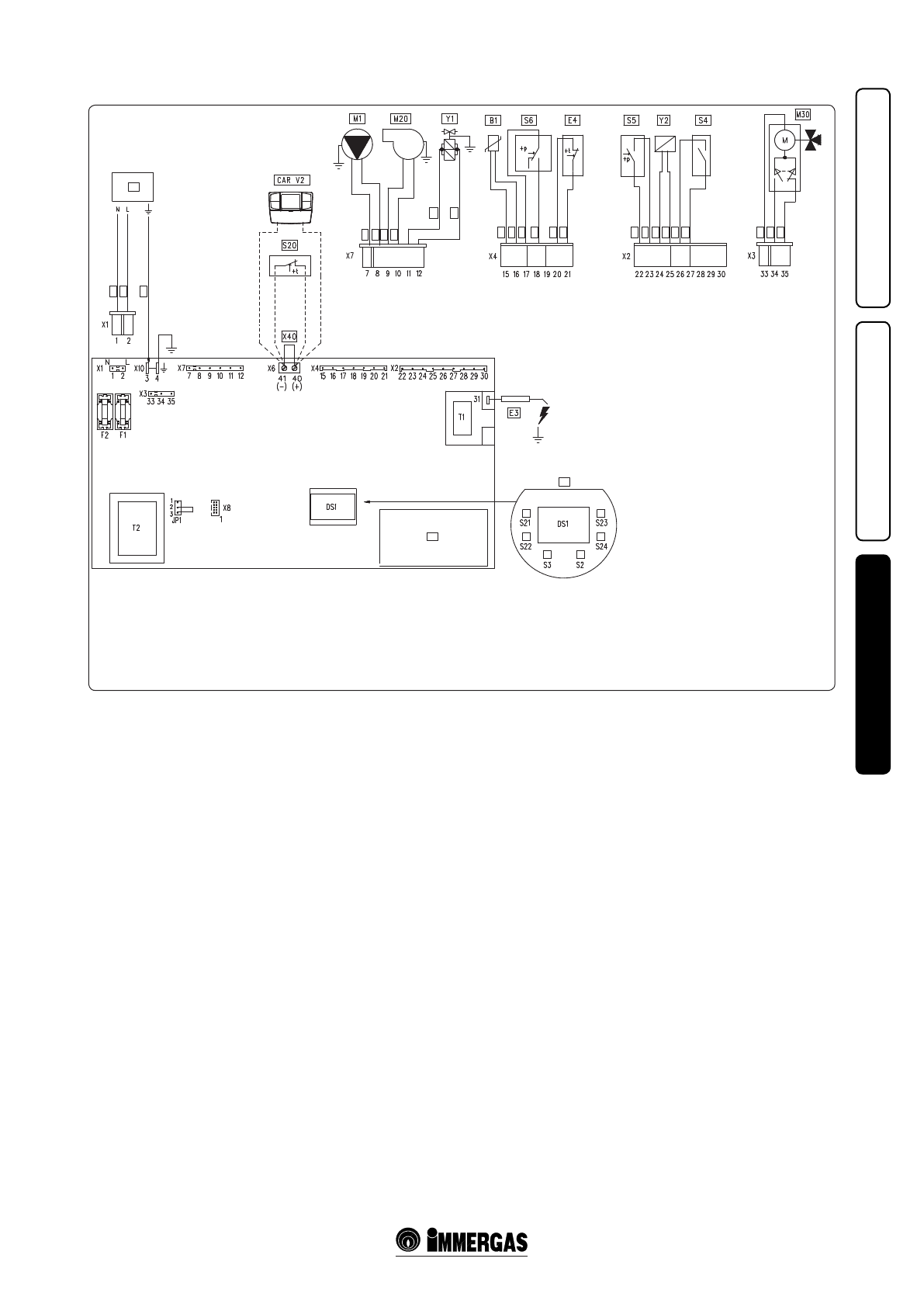

3.2  ЭЛЕКТРИЧЕСКАЯ СХЕМА.

Дистанционное управление Amico

V2

: на бой-

лере  может  быть  установлено  Дистанцион-
ное  Управление

V2

  (CAR

V2

),  которое  должно

быть подключено к клеммам 41 и 44, соблю-
дая полярность, при этом должна быть уда-
лена перемычка X40.

Термостат помещения: бойлер предрасполо-
жен  для  подключения  Термостата  Помеще-
ния  (S20)  который  должен  быть  подключён
к клеммам 40 - 41, удаляя перемычку X40.

Зажим    X6  для  соединения  к  персонально-
му компьютеру.

3.3  ВОЗМОЖНЫЕ НЕПОЛАДКИ И ИХ

ПРИЧИНЫ.

Примечание:

техобслуживание должно быть

произведено уполномоченной организацией
(например,  Авторизированной  Сервисной
Службой компании Immergas).

-  Запах  газа.  Имеется  утечка  газовой  маги-

страли.  Необходимо  проверить  герметич-
ность  газоснабжения.

-  Вентилятор  работает,  но  не  производит-

ся  включение  на  рампе  горелки.  Вентиля-
тор может запуститься, но измеритель вы-
хлопных газов не даёт разрешения на вклю-
чение. Необходимо проверить:

1)  что  канал  всасывания/дымоудаления  не

слишком  длинный  (свыше  установлен-
ного размера).

2)  что  канал  всасывания/дымоудаления  не

загорожен частично (как со стороны вса-
сывания,  так  и  со  стороны  дымоудале-
ния).

3)  что  герметичная  камера  герметизирова-

на.

-  Нерегулярное горение (красное или жёлтое

пламя).  Может  быть  вызвано  следующим:
горелка загрязнена, загорожен блок оребре-
ния, вывод всасывания/дымоудаления не-
правильно установлен. Произвести очист-
ку  вышеуказанных  компонентов  и  прове-
рить правильную установку вывода.

-  Частое  срабатывание  предохранительно-

го  термостата  перегрева.  Может  зависить
от низкого давления воды в бойлере, недо-
статочной  циркуляции  в  системе  отопле-
ния,  от  блокированного  циркуляционно-
го насоса или от неполадки на электроном
блоке регулирования бойлера. Проверить с
помощью манометра, что давление на уста-
новке находиться в установленном диапа-
зоне. Проверить, что клапаны радиаторов
не закрыты.

-  Наличие  воздуха  в  установке.  Проверить,

что открыта заглушка клапана, для страв-
ливания  воздуха  (Илл.  1-23).  Проверить,
что давление установки и давление предва-
рительной нагрузки расширительного бака,
находиться в установленных пределах, кла-
пан предварительной нагрузки расширтель-
ного бака должен равняться 1,0 бар, давле-
ние установки должно находиться в диапа-

зоне от 1 и до 1,2 бар.

-  Блокирование  при  отсутствии  включения

(Параг. 2.4).

3.4  ПЕРЕВОД БОЙЛЕРА С ОДНОГО

ВИДА ТОПЛИВНОГО ГАЗА НА
ДРУГОЙ

В  том  случае,  если  необходимо  перенастро-
ить аппарат, на газ отличный оттого, что ука-
зан на заводской паспортной табличке, необ-
ходимо  запросить  специальный  комплект,
со  всем  необходимым  для  проведения  дан-
ной модификации, которая может быть бы-
стро произведена.
Операция  по  перенастройке  на  другой  тип
газа  должна  быть  произведена    уполномо-
ченной  организацией  (например,  Автома-
тизированной  Сервисной  Службой  компа-
нии Immergas).
Для  перевода  с  одного  топливного  газа  на
другой необходимо:
-  отключить напряжения от агрегата;
-  заменить  сопла  основной  горелки,  необ-

ходимо  установить  между  подключением
газа и соплами специальные уплотнитель-
ный шайбы, входящие в комплект;

-  подключить напряжение к агрегату;
-  выбрать  при  помощи  кнопочного  пульта

бойлера,  параметр  вида  газа  (P1)  и  затем
выбрать    (

nG

)  если  на  бойлер  поступает

Метан (

LG

) если на бойлер поступает СНГ;

-  отрегулировать  номинальную  тепловую

мощность бойлера;

-  отрегулировать  минимальную  тепловую

Условные обозначения:


B1  - Зонд подачи

 CAR

V2

-  Дистанционное управление Amico

V2

(факультативно)

  DS1  - Дисплей


E1  - Свечи зажигания и свечи-детекторы

E4  - Предохранительное реле давления

F1  - Линейный предохранитель

F2  - Предохранитель нейтрали

  M1  - Циркуляционный насос бойлера
  M20  - Вентилятор
  M30  - Трехходовой клапан
  JP1  - Регулятор типа котла (2-3 по

умолчанию)

S2  - Режимный переключатель

S3  - Кнопка сброса блокирования

S4  - Регулятор потока ГВС

S5  - Реле давления установки

S6  - Реле давления дыма

  S20  - Комнатный термостат (фа-

культативно)

  S21  - Кнопка увеличения температу-

ры ГВС

  S22  - Кнопка увеличения температу-

ры ГВС

  S23  - Кнопка увеличения температу-

ры отопления

  S24  - Кнопка уменьшения температу-

ры отопления

T1  - Трансформатор включения

T2  - Трансформатор платы бойлера

  X40  - Перемычка термостата поме-

щения

Y1  - Газовый клапан

Y2  - Модулятор газового клапана

1  - Интерфейс пользователя

2  - Примечание: интерфейс поль-

зователя находиться сбоку от
сварки электронного блока бойле-
ра

3  - Питание 230 В пер. т. 50 Гц

Илл.

5

1

2

3

4

4

5

9

9

4

4

5

8

7

7

7

7

7

5

5

4

6

9

9

8

8

8
