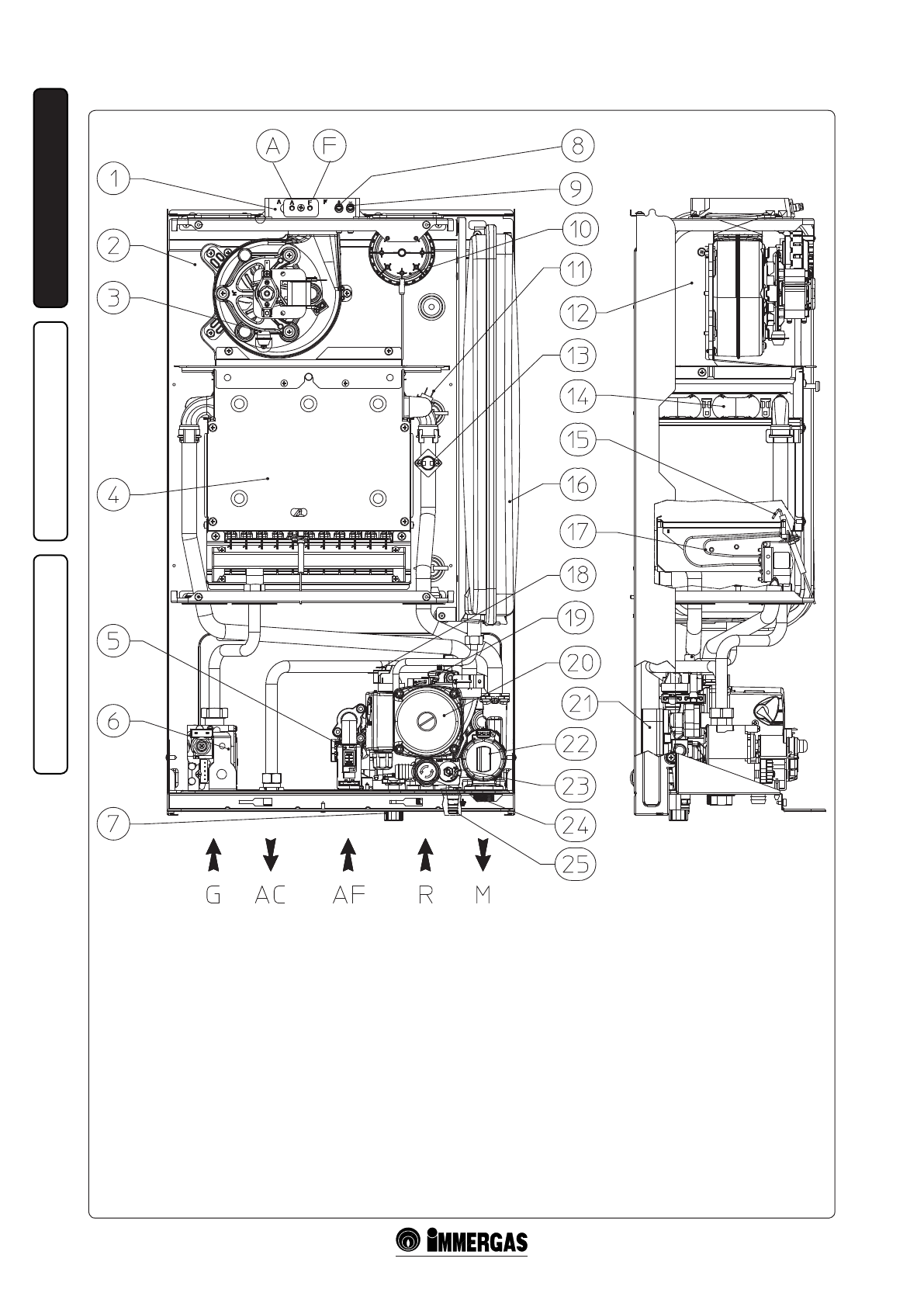

1.19 КОМПЛЕКТУЮЩИЕ БОЙЛЕРА.
Условные обозначения:
1 - Впускные отверстия (воздух A) - (дым
F)
2 - Герметичная камера
3 - Вентилятор
4 - Камера сгорания
5 - Регулятор потока ГВС
6 - Газовый клапан
7 - Кран заполнения системы
8 - Вывод давления положительный сигнал
9 - Вывод давления отрицательный сиг-
нал
10 - Реле давления дыма
11 - Зонд подачи
12 - Вытяжной кожух
13 - Предохранительное реле давления
14 - Первичный теплообменник
15 - Свечи зажигания и свечи-детекторы
16 - Расширительный бак установки.
17 - Горелка
18 - Реле давления установки
19 - Клапан стравливания воздуха
20 - Циркуляционный насос бойлера
21 - Теплообменник ГВС
22 - Трехходовой клапан (моторизирован-
ный)
23 - Регулируемый байпас
24 - Предохранительный клапан 3 бар
25 - Кран слива воды из системы
