3.3. Габаритные размеры:
Таблица 2
Параметр
Значение параметра
Wise 16
Wise 25
Wise 35
Wise 40
Wise 50
Wise 60
А
860
860
860
860
860
860
В
430
515
600
685
770
855
С
520
520
520
520
520
520

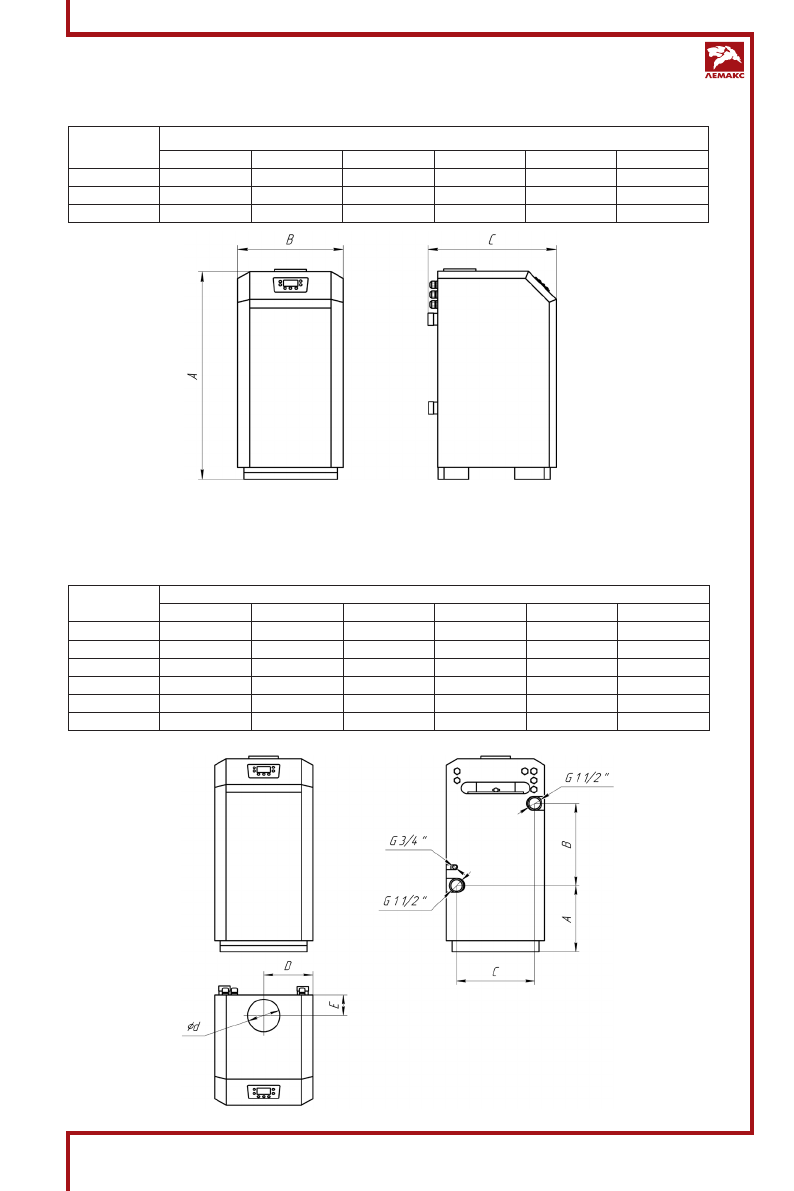

Рис. 2. Габаритные размеры котла
3.4. Присоединительные размеры:
Таблица 3
Параметр
Значение параметров
Wise 16
Wise 25
Wise 35
Wise 40
Wise 50
Wise 60
А
290
290
290
290
290
290
В
360
360
360
360
360
360
С
340
425
510
595
680
765
D
215
258
300
343
385
428
E
90
90
90
90
90
90
d
130
130
140
140
140
180
Рис. 3. Присоединительные размеры
